工业用直联驱动离心通风机结构设计

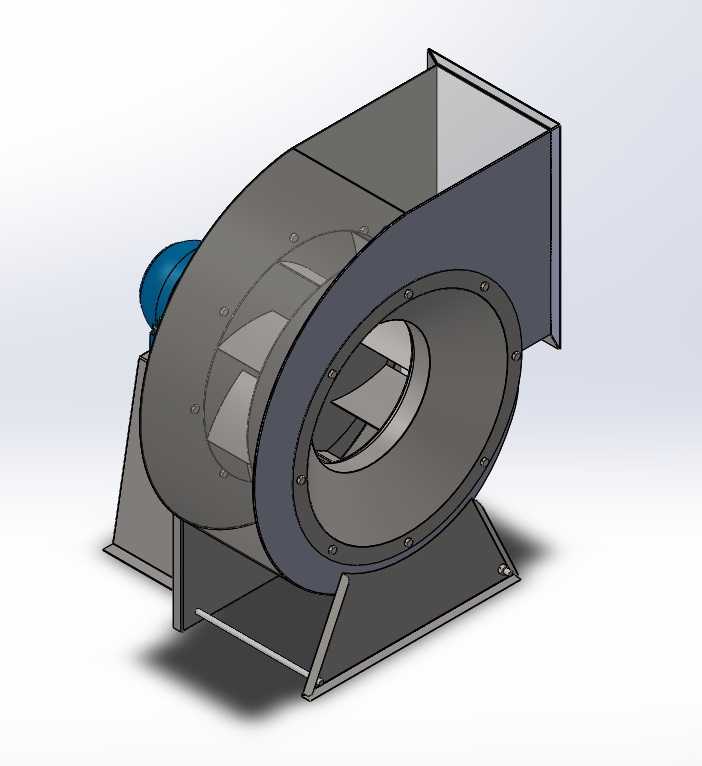

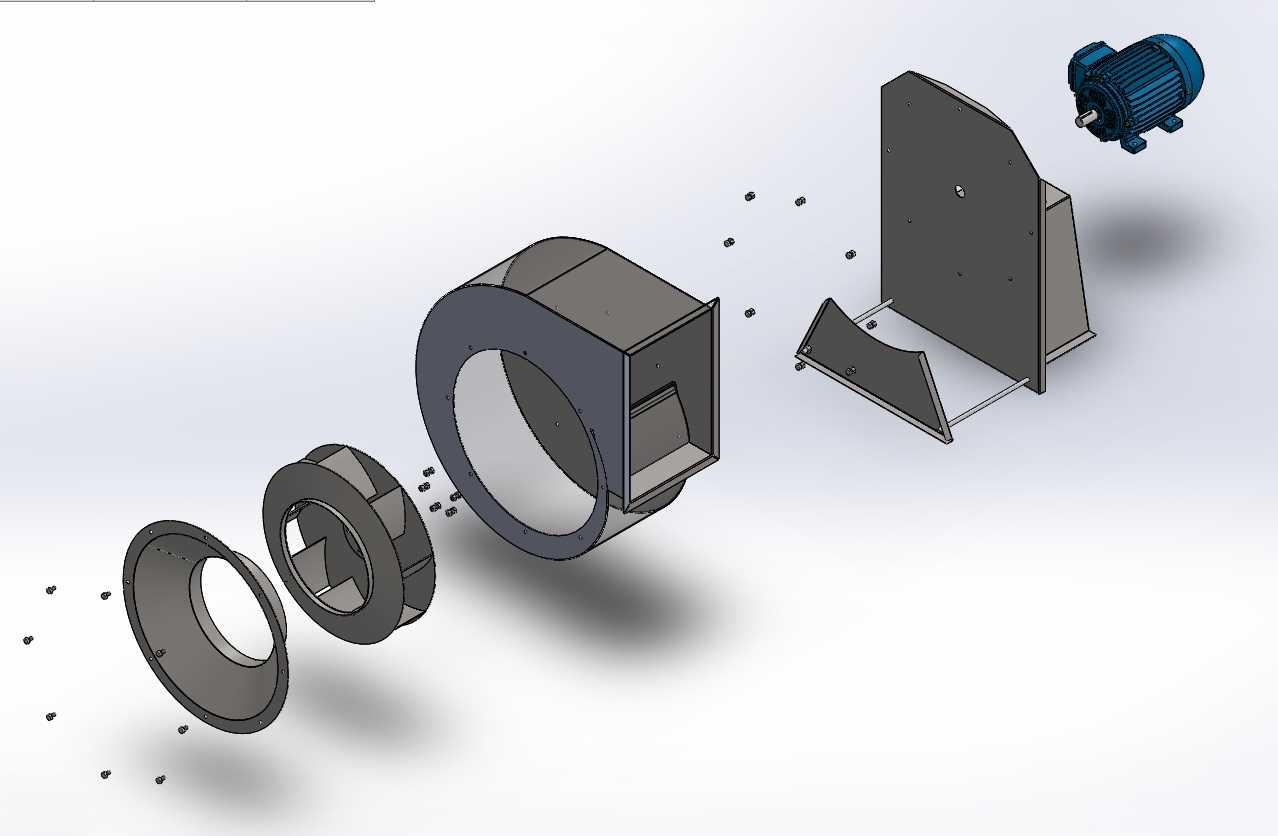

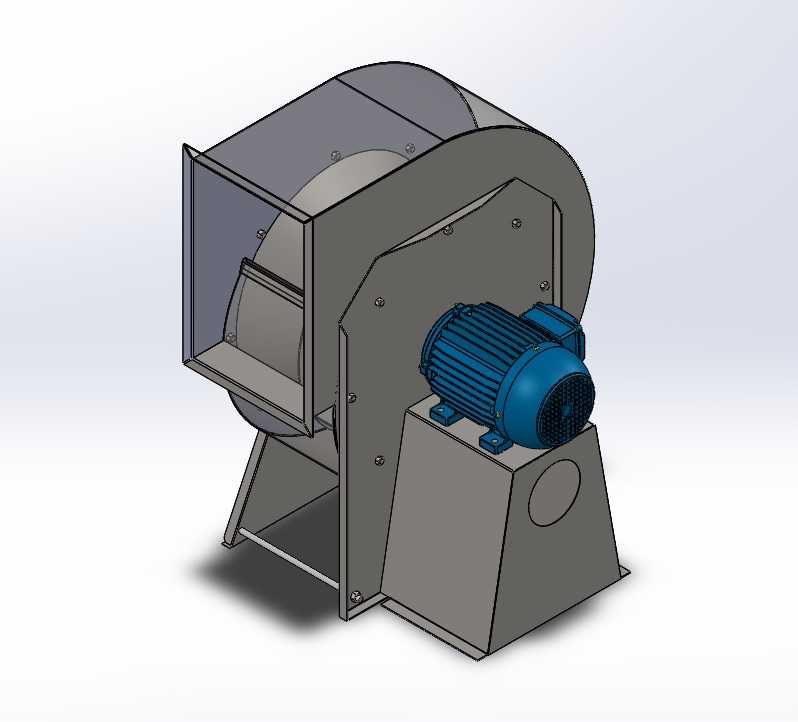

这款离心通风机主要面向工业厂房通风换气、生产工序排风除尘、暖通系统送风增压等场景设计，可适配车间焊接烟尘排出、生产设备散热送风、仓储空间空气循环等实际使用需求，能够在常规大气压工况下稳定输送空气介质，为作业空间构建稳定的气流循环通路。设备采用直联驱动的结构布局，将电机与风机蜗壳直接集成安装在一体式焊接机座上，省去了皮带传动、联轴器传动的额外传动损耗，既缩小了设备整体的安装占位，也降低了日常运维中传动部件的检修更换频次，适配多数中小型工业场景的安装空间条件。从设计思路来看，这款风机采用后向式叶轮结构匹配渐开线型蜗壳流道，叶轮进风口对接方形集风罩，能够最大化降低气流进入叶轮时的紊流损失，提升风机运行时的气动效率，减少不必要的能耗浪费；蜗壳外侧采用加厚钣金折弯拼接的结构设计，通过均匀排布的紧固件实现壳体密封连接，既保证了壳体运行时的结构强度，避免高速气流下的壳体震颤产生额外噪音，也方便后期叶轮检修、内部积尘清理时的拆装操作。驱动端采用标准卧式工业电机，通过独立的安装支座与机座刚性连接，电机轴与叶轮轴直连同轴，安装时可通过支座的调整螺栓校准同轴度，避免长期运行出现轴系偏磨的问题；机座采用三角支撑的落地式结构，底部预留了标准安装孔位，可直接通过膨胀螺栓固定在水泥基础或者钢制安装平台上，安装边界清晰，不需要额外搭建复杂的支撑钢架。设备的进风口为方形法兰接口，可直接对接方形通风管道或者车间侧墙的排风窗口，出风口沿蜗壳切线方向设置，可根据现场管路走向调整安装角度，适配不同排布方式的通风管路系统；整体结构紧凑，运行时振动量小，不需要额外做厚重的减震基础，既可以用于固定式通风系统的长期部署，也可以适配临时通风场景的移动安装需求，在常规工业通风场景下能够稳定提供持续的风压与风量，满足不同场景的空气输送需求。
