NEMA17规格42型步进电机结构设计

　　做小型自动化设备结构设计的工程师，对NEMA17规格的步进电机肯定不会陌生，也就是业内常说的42步进电机，这类电机是桌面级自动化装备、小型传动机构里应用占比极高的执行元件。从实际项目落地的角度看，这类电机的三维模型精度，直接影响后续装配干涉检查、安装位预留、传动链匹配的效率，很多刚入行的工程师容易忽略电机本体的安装边界细节，等到实际打样装配时才发现出线座位置干涉、轴伸长度和联轴器不匹配、安装孔位公差预留不足，反而拖慢了整体项目进度。

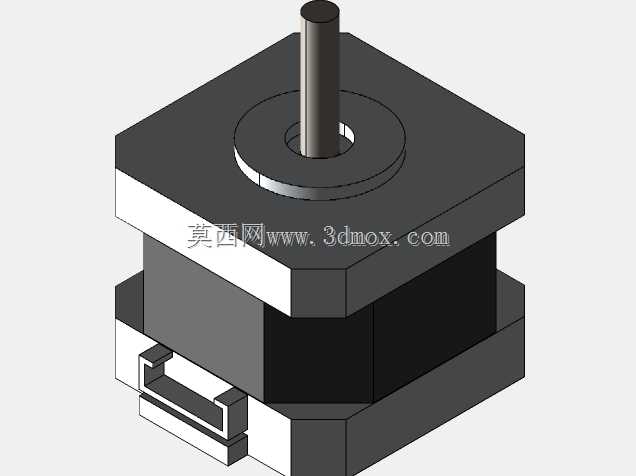

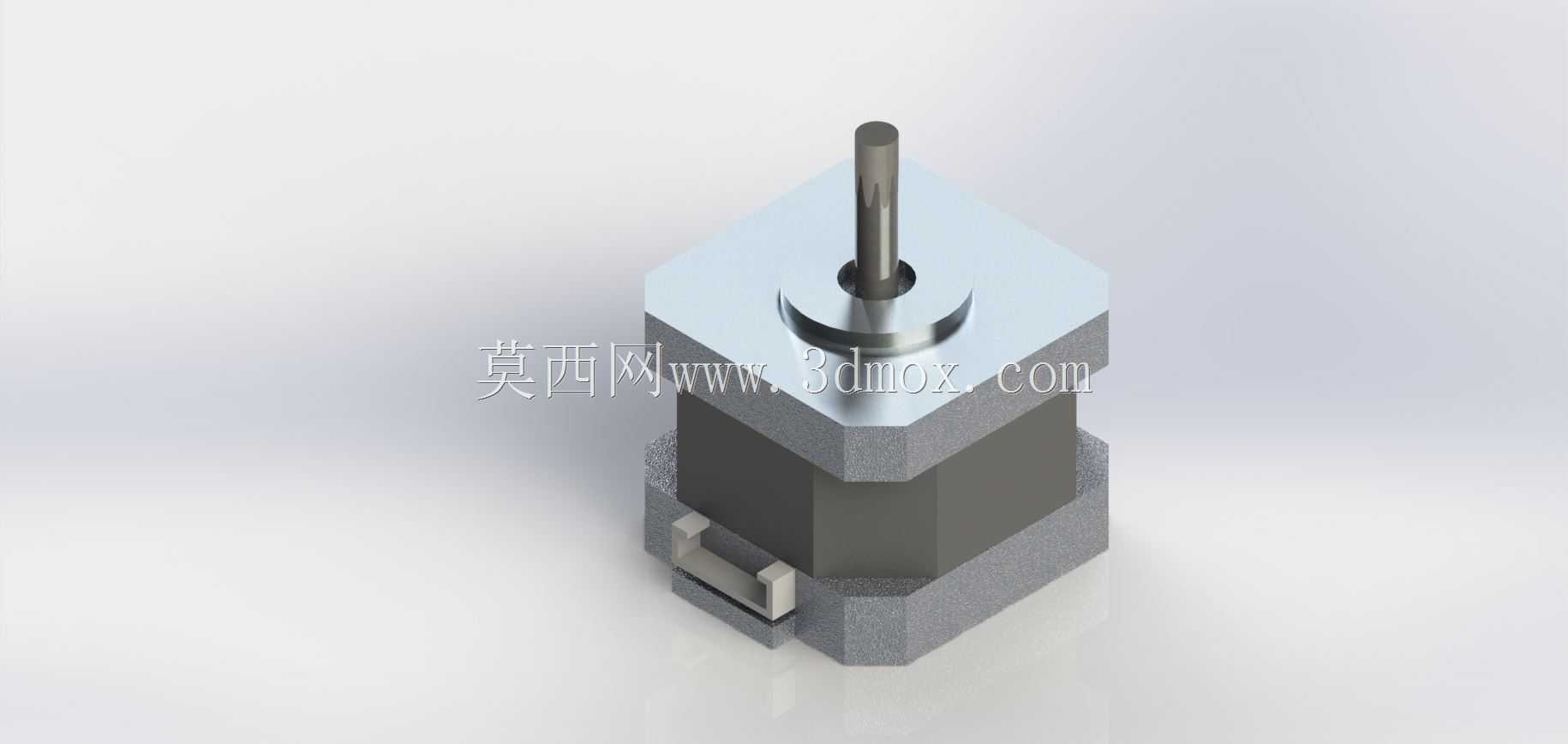

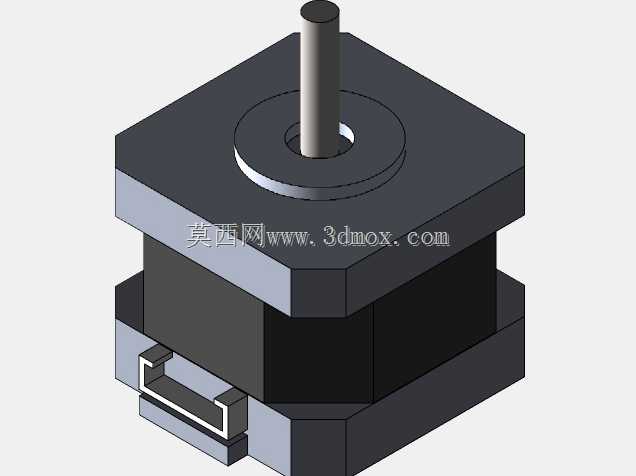

　　这款NEMA17步进电机的三维结构，完全按照实物的实际尺寸还原，没有做多余的简化处理。先从安装边界来说，电机主体的方形安装面边长为42mm，这也是42步进电机名称的由来，四个安装孔采用标准的M3螺纹孔位，孔位中心距为31mm，这个尺寸是行业通用的安装基准，不管是搭配铝型材机架的安装座，还是定制的机加安装法兰，都可以直接匹配通用的安装配件，不需要额外做孔位适配。电机的轴伸部分直径为5mm，轴端做了平面铣边处理，这个细节很多粗糙模型会遗漏，实际装配时这个平面是用来配合联轴器的顶丝锁紧的，如果模型没还原这个结构，后续做联轴器选型和装配仿真时，很容易出现顶丝位置和轴面不贴合的误判，以为是选型错误，实则是模型细节缺失。轴伸的有效长度为24mm，从安装基准面算起的突出长度足够搭配不同厚度的联轴器、同步轮，不会出现轴长不足导致的传动件固定不牢问题。

　　再看电机本体的结构设计，机身部分采用叠片定子的方形外壳结构，外壳的边角做了小尺寸倒角处理，既避免了加工时的锐边割手问题，也能在密集安装的场景下减少相邻部件的剐蹭。电机尾部的出线座位置做了精准还原，出线座突出机身侧面3.2mm，这个细节在做安装空间预留时非常关键，很多工程师做布局时只算电机主体的方形尺寸，忘了预留出线座的空间，最后装配时发现出线座顶到旁边的导轨或者传感器，只能临时调整安装位，打乱整体的布局设计。电机尾部的端盖和前端盖的配合止口也做了结构还原，前端盖的止口直径为22mm，突出安装面1.5mm，这个止口是用来做安装定位的，当电机需要和行星减速机、精密安装座配合时，止口可以保证电机轴和负载的同轴度，减少传动过程中的径向跳动，降低运行噪音和传动损耗。

　　从实际应用场景来看，这类NEMA17步进电机的适用范围非常广，桌面级3D打印机的XYZ轴传动、小型雕刻机的进给轴驱动、自动化点胶机的位移平台动力、小型传送带的驱动、医疗检测设备的样本推送机构，甚至是小型智能仓储的料盒推拉机构，都能看到它的身影。它的输出扭矩范围刚好覆盖小型自动化设备的负载需求，搭配对应的步进驱动器可以实现精准的开环位置控制，不需要额外加装复杂的反馈装置，成本可控，调试难度低，对于负载不大、定位精度要求在0.1mm级别的传动场景来说，性价比远高于伺服电机。

　　在做三维建模的时候，这类电机的结构还原需要重点关注几个核心尺寸的公差匹配：安装孔的位置度公差要控制在0.1mm以内，和实际加工的电机零件公差保持一致，这样在虚拟装配时才能真实反映实际的装配间隙；轴伸的同轴度要和电机本体的安装基准面对齐，避免后续做运动仿真时出现轴偏心的错误；出线座的位置和尺寸要完全还原，因为实际布线时出线口的弯折半径需要预留足够空间，如果模型的出线座尺寸不对，后续做布线设计时会出现线缆长度估算错误、线缆和周边部件摩擦的问题。另外，电机表面的散热筋结构虽然不影响装配，但还原之后可以更直观地评估电机在密闭安装空间里的散热条件，比如当电机安装在设备外壳内部、通风条件较差时，可以提前判断是否需要预留散热间隙，避免电机长时间运行过热丢步。

　　很多工程师在做设备选型时，会先把对应规格的电机三维模型调入装配体，提前排布好电机、传动件、传感器、机架的相对位置，确认所有部件的运动行程内没有干涉，再去采购对应的实物配件，这样可以大幅减少设计迭代的次数。这款NEMA17步进电机的模型，把所有影响装配的关键结构都做了还原，没有做影响判断的过度简化，不管是用来做初步的方案布局，还是做最终的装配干涉检查，都能满足结构设计的需求。比如在做小型滑台设计时，把电机模型调入后，可以直接匹配对应的同步轮直径、同步带长度，计算滑台的有效行程，确认电机轴和滑台丝杠的同轴度，提前设计好电机的安装支架厚度，避免出现支架过厚导致联轴器顶到电机端盖、支架过薄导致电机固定不稳的问题。

　　从结构设计的细节来看，这款电机的前端盖轴承位也做了对应的结构体现，虽然轴承是标准件，但轴承位的深度和直径还原后，可以方便工程师在做维护性设计时，提前预留轴承拆卸的空间，不需要等实物拆解后再调整结构。电机的整体机身长度为40mm，属于NEMA17规格里的常规机身长度，对应的保持扭矩在0.4N·m左右，这个参数是选型时的核心参考，结合模型的尺寸参数，工程师可以快速判断这款电机是否满足自己的设计需求，不需要反复对照供应商的样册核对安装尺寸，节省选型和建模的时间。
