双联气源处理过滤装置三维结构设计

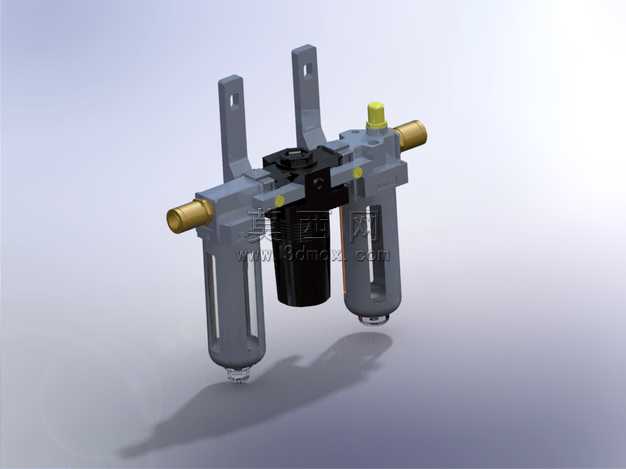

本作品为双联式气源处理过滤装置的三维建模成果，建模过程依托三维设计软件完成全参数化构建，从整体装配逻辑到单个零件细节均实现1:1还原真实工业产品的结构特征。建模初期先梳理气源处理组件的功能逻辑，明确该装置需实现压缩空气过滤、压力调节两大核心功能，以此为基础拆分零件层级，将整体结构划分为安装支架、主体阀块、过滤杯体、金属接头、调节旋钮五大模块逐一构建。材质渲染阶段针对不同零件的工业属性匹配对应材质效果：顶部安装支架采用哑光深灰工程塑料材质，还原玻纤增强尼龙的磨砂质感与结构强度表现；两侧进出气接头赋予抛光黄铜金属材质，模拟铜质接头的金属光泽与加工纹理；下部两个过滤杯体采用半透明深灰工程塑料材质，可直观呈现内部滤芯的安装空间，同时还原杯体外部加强筋的结构细节；顶部黄色调节旋钮采用亮面工程塑料材质，突出操作件的视觉辨识度；主体阀块部分做哑光黑与深灰的分色处理，还原不同功能区域的材质差异。结构设计上采用对称式双联布局，两个过滤单元通过中部集成阀块连通，既实现两级过滤的功能需求，又通过共用安装支架的设计压缩整体安装空间，顶部两个带安装孔的支脚可直接适配标准气动安装导轨，两侧快插式铜接头可兼容常规气动管路的快速连接需求，杯体底部设置排水结构，还原真实产品的日常维护操作逻辑。建模过程中对所有配合面做公差适配处理，保证虚拟装配状态下无干涉、无错位，装配关系完全符合实际气动元件的组装流程，渲染阶段采用柔光侧打光方案，突出装置的结构层次感与不同材质的质感差异，阴影效果做柔化处理，清晰呈现装置底部的轮廓特征与整体造型比例，完整还原工业气动配件的真实外观与结构逻辑。
