TDK-Lambda引线式电源线滤波器三维建模

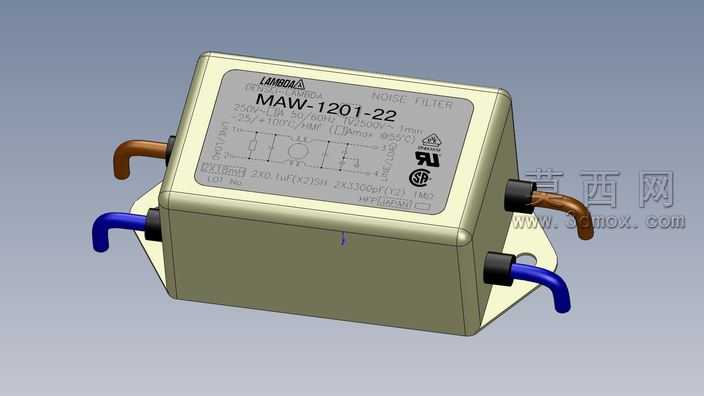

本模型为TDK-Lambda品牌MAW系列引线式电源线滤波器的三维数字化建模成果，建模过程以实物测绘参数结合官方产品规格书为尺寸基准，在SolidWorks软件中完成全参数化结构搭建。建模初期先梳理产品的整体结构逻辑：该滤波器为金属外壳封装的长方体结构，底部带有两个弯折成型的安装固定耳片，耳片上预留标准安装孔位，用于设备内部的螺丝固定；外壳采用圆角过渡处理，避免尖锐棱角，还原实物的冲压金属壳体工艺特征。主体外壳建模时，先绘制带圆角的矩形草图，通过拉伸凸台生成基础壳体，再对壳体边缘做等半径圆角处理，匹配实物的钝化工艺细节；底部安装耳片采用单独草图绘制，通过拉伸与壳体做合并特征，还原耳片与壳体一体冲压成型的结构特点。接线端部分，四根引线分为两组输入、两组输出，分别采用蓝、棕两种颜色区分极性，引线与壳体连接处的黑色橡胶护线套单独建模，通过旋转凸台生成护线套的锥台结构，再与壳体做配合装配，还原护线套对引线的防护、定位作用。外壳正面的标识区域采用贴图渲染方式还原，将实物表面的品牌标识、型号参数、电路原理图、安规认证标识等内容精准映射到模型对应平面，同时为壳体赋予哑光金属漆材质，模拟实物的喷塑金属外壳质感；引线部分分别赋予蓝色、棕色的软质塑料材质，护线套赋予黑色橡胶材质，安装耳片与壳体保持材质统一，通过环境光、漫反射参数调整，让不同材质的质感区分清晰，还原实物的视觉效果。建模过程中严格遵循实物的装配逻辑，所有部件的配合间隙、尺寸比例均与实物保持一致，无结构干涉问题，模型可直接用于电气设备布线仿真、设备内部结构布局验证、产品展示动画制作等场景，完整还原了该款160赫兹250伏规格引线式电源线滤波器的外观与结构特征。
