内燃机活塞三维结构设计作品

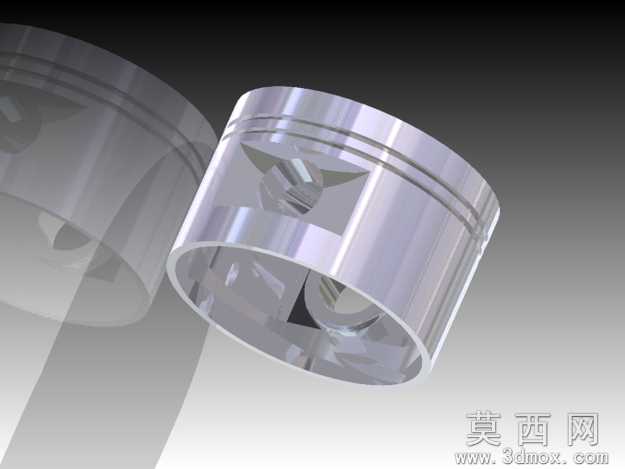

本作品为内燃机核心部件活塞的三维虚拟设计成果，整体建模过程严格遵循内燃机活塞的实际结构逻辑与功能需求开展。建模阶段首先基于活塞的工作工况确定核心尺寸基准，依次完成活塞头部、裙部、销座等核心结构的特征搭建：活塞顶部的凹坑结构依据燃烧室匹配需求设计，精准还原了气门避让凹位的轮廓与深度，确保活塞运行至上止点时与进排气门无运动干涉；头部环带区域按照气环、油环的装配要求，设计了对应宽度与深度的环槽结构，环槽的边角处做了符合工艺要求的微小倒角处理，还原真实零件的加工特征；活塞销座部分采用对称式布局，销孔的同轴度、销座与裙部的过渡圆角均按照力学承载要求做了优化设计，避免应力集中问题。裙部的型线设计考虑了活塞工作时的热膨胀变形特性，采用了符合实际工况的微变椭圆轮廓设计，还原活塞在冷热态下的适配间隙特征。材质与渲染层面，为清晰展示结构特征，整体采用金属灰的基础材质表现活塞的铝合金基体质感，对环槽、销孔等装配特征区域做了光影强化处理，通过深蓝色渐变背景突出模型主体轮廓，不同结构面的光影过渡自然，能够清晰区分活塞的各个功能区域，直观呈现各部分的结构衔接关系。设计思路上以维度虚构的方式完成整体结构搭建，在符合活塞基本工作原理的基础上，对非核心的细微工艺结构做了适度简化，既保证模型能够清晰展示活塞的核心构造，也让整体模型的视觉呈现更加整洁直观，可用于内燃机结构教学、动力部件原理演示等场景，帮助观者快速理解活塞在发动机运行过程中承担的承载、密封、传热等核心功能对应的结构设计逻辑，清晰展现活塞各部分结构与功能的对应关系。
