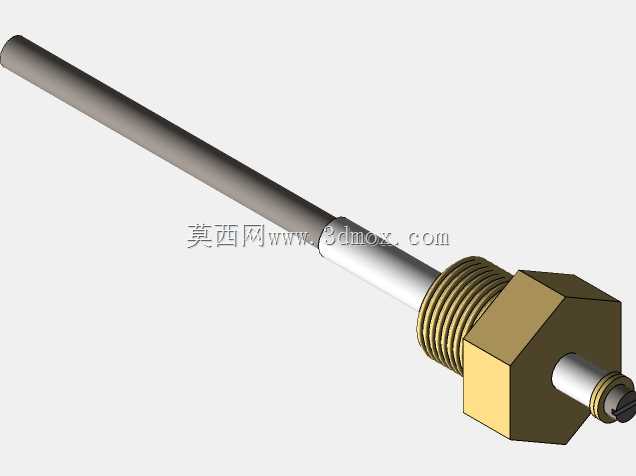

螺纹安装式细长杆温度检测传感元件

　　在工业现场的温度检测场景里，这类带细长探杆的螺纹安装式测温元件，是各类流体管路、密闭腔体内部温度采集的核心部件，和表面贴装式的测温元件不同，它需要直接伸入被测介质内部，才能获取更贴近真实工况的温度数据，避免容器壁、管路外壁的温度传导偏差。从结构设计来看，探杆部分采用细长等径的金属杆结构，长度远大于自身直径，这种设计首先是为了适配不同深度的安装需求，能够穿过设备外壁的安装孔，直接抵达介质流动的核心区域，同时细长结构可以减少探杆自身对介质流场的干扰，尤其是在小通径管路、狭小腔体内部，过粗的探杆会造成流道截面变化，引发介质流速波动甚至局部涡流，影响整套设备的运行稳定性。探杆末端的螺纹安装结构，是这类元件最常用的固定方式，

　　螺纹规格通常和设备外壁预留的安装内螺纹匹配，安装时只需要在螺纹处缠绕密封生料带或者加装密封铜垫，拧紧后就能实现可靠的机械固定与介质密封，不需要额外设计复杂的安装支架，也不需要焊接作业，后期维护更换时可以直接拧下拆卸，不会对设备本体造成损伤，这种安装方式在液压系统、换热设备、小型反应腔体、工业烘道内部的温度检测点位应用非常普遍。从功能特性上看，这类传感元件的核心感温元件封装在金属探杆的最前端，探杆本身采用导热性能良好的金属材质，能够快速将介质的温度传递到感温元件上，减少温度检测的响应滞后，同时金属外壳具备足够的机械强度，能够承受一定压力的介质冲刷，在常规的非强腐蚀流体工况下，不需要额外加装保护套管就能直接使用，

　　如果是强腐蚀或者高磨损的工况，也可以在探杆外部加装适配的保护套管，不改变原有安装接口的尺寸。设计这类元件的三维模型时，首先要明确安装边界的尺寸约束，螺纹部分的大径、小径、螺距必须严格对应通用安装标准，避免出现安装时螺纹不匹配无法拧入的问题，探杆的直线度是建模时需要重点关注的细节，如果探杆部分存在弯曲变形，安装时会无法顺利穿过设备的安装孔，甚至会顶到腔体内部的其他结构，造成元件或者设备内部零件的损坏。探杆和尾部安装座的连接位置，要做平滑的过渡处理，避免出现应力集中的直角结构，因为设备运行时会存在一定的振动，长期振动下应力集中位置很容易出现探杆断裂的问题，尤其是探杆长度较长的型号，自身的固有频率较低，如果和设备的振动频率接近，

　　还会引发共振，进一步加剧断裂风险，所以在结构设计时，过渡位置的圆角尺寸要结合探杆直径、长度做匹配，保证连接位置的结构强度。尾部的接线端结构，要预留足够的接线空间，六角形的拧动面尺寸要符合标准扳手的开口尺寸，方便安装时用扳手施加合适的拧紧力矩，不会因为拧动面过小导致打滑，损坏安装座的表面。在实际选型应用中，这类传感元件的探杆长度需要根据设备的安装壁厚、介质需要检测的点位深度来确定，探杆伸入介质的长度不能过短，否则感温元件处于介质流动的死区，检测到的温度会低于实际介质温度，也不能过长，避免探杆末端和设备内部的运动部件发生碰撞，比如在泵体出口的管路测温点位，过长的探杆会被高速流动的介质冲击产生晃动，长期使用会出现疲劳断裂。建模过程中，除了外观结构的还原，还要注意各个配合位置的尺寸公差，螺纹部分的公差要符合普通螺纹的公差标准，探杆的外径尺寸要略小于安装孔的直径，保留合理的安装间隙，方便装配时顺利插入，同时密封面的平面度要满足密封要求，避免安装后出现介质泄漏的问题。这类元件在工业现场的覆盖场景非常广，从常规的水循环管路温度检测，到液压系统的油温监测，再到小型加热设备的内部腔体温控，都能看到这类结构的测温元件，它的结构简单可靠，安装维护便捷，不需要复杂的配套结构就能实现稳定的温度信号采集，是工业自动化温度检测回路里最基础也最常用的检测部件。
