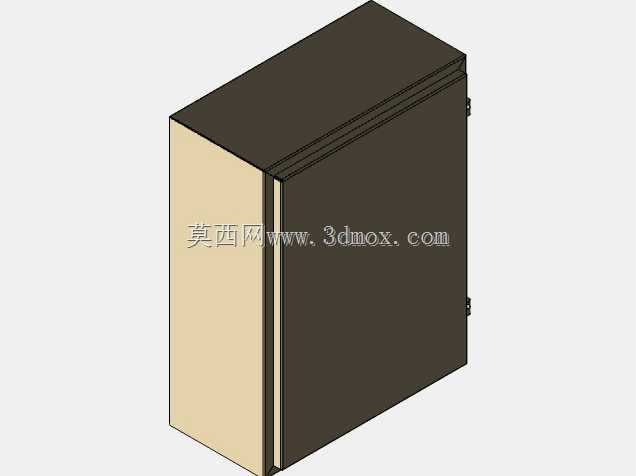

壁挂式电气控制柜体三维结构设计

　　在工业配电、楼宇自控、小型设备配套的电气安装场景里，这类壁挂式封闭柜体是承载低压电气元件、接线端子、小型控制模块的核心载体，区别于落地式大容量柜型，它的安装场景更偏向空间紧凑、元件排布密度适中的点位，比如车间墙面的设备就近控制位、小型生产线的分线节点、商用建筑的配电小间壁挂安装位，不需要预留底部落地安装的基座空间，直接通过侧边的安装挂耳固定在墙面或设备侧壁即可。从结构设计逻辑来看，这款柜体采用经典的双折边拼焊结构，主体由冷轧钢板折弯成型，柜门与柜体主体的配合边做了内嵌式防水防尘折边，在常规室内安装场景下可以阻挡日常的灰尘飞溅、少量溅水侵入，避免内部电气元件积灰受潮引发的绝缘故障。柜体的开门侧预留了门锁安装位，

　　常规配置可以选用通用型三角锁或者平面锁，根据使用场景的防护需求更换，不需要额外改动门板开孔尺寸，适配性较强。尺寸参数上，这款柜体的外形边界为宽340mm、高450mm、深度200mm，这个尺寸区间属于小型壁挂电控柜的常用规格，内部安装空间可以容纳1-2层小型断路器排布、配套的接线端子排、小型开关电源或者继电器模组，深度方向预留了足够的走线空间，不会因为元件接线后柜门无法正常闭合。设计过程中，柜体的侧板与背板采用一体化折弯工艺，减少了拼接焊缝的数量，既提升了柜体整体的结构强度，也降低了钣金加工的工序复杂度，挂耳直接在侧板上折弯成型，不需要额外焊接挂装配件，避免焊接变形带来的安装孔位偏差问题。柜门与柜体之间的铰链采用暗藏式安装结构，

　　从柜体外部看不到铰链连接件，既提升了柜体外观的整体性，也避免外部磕碰损坏铰链结构，同时铰链的转动间隙做了公差适配，柜门开合过程中不会出现剐蹭柜体边框的问题。在实际选型应用中，这类柜体的内部可以根据需求加装安装底板，底板采用镀锌钢板材质，通过柜体内部的预装螺柱固定，电气元件直接固定在安装底板上，后期维护时可以将整个底板连同元件一起拆下，不需要在柜体内零散拆装元件，提升运维效率。柜体的上下端预留了敲落孔位，现场布线时可以根据进出线的方向和线缆数量，敲开对应位置的敲落孔安装电缆格兰头，不需要现场额外开孔，减少现场施工的工作量。从结构强度角度考虑，柜体的门板做了向内的折弯加强筋，在200mm深度的尺寸下，

　　门板不会因为长期开合或者外力按压出现变形，保证柜门与柜体之间的密封间隙均匀，长期使用也不会出现密封不严的问题。这类柜体的应用场景覆盖非常广，从小型单机设备的配套电控箱，到车间区域的照明配电分箱，再到小型自动化设备的控制单元承载，都可以选用这个尺寸规格的柜体，三维建模过程中完整还原了钣金折弯的止裂槽、拼焊的配合间隙、安装孔位的标准尺寸，结构设计人员可以直接在这个模型基础上调整内部安装位、增减开孔位置，不需要从零开始搭建柜体基础结构，大幅缩短电控柜体的设计周期。建模时严格遵循钣金加工的工艺规范，所有折弯内R角匹配常规冷轧钢板折弯的刀具参数，展开尺寸可以直接用于钣金下料，不需要二次调整工艺参数，对于需要快速出柜体加工图纸的设计人员来说，这个基础模型可以直接复用，只需要根据具体项目的元件排布需求调整局部结构即可。在安装边界上，这款柜体挂装时需要在墙面预留比柜体外形尺寸宽出50mm、高出80mm的操作空间，保证柜门可以完全打开到90度以上，方便内部元件的接线和维护，挂装孔位的中心距按照标准壁挂柜体的安装规范设置，适配常规的膨胀螺栓固定尺寸，现场安装时不需要额外测量定位，直接按照模型里的孔位尺寸在墙面打孔即可。柜体表面的处理工艺默认采用静电喷塑，建模时还原了喷塑层的厚度公差，所有配合尺寸都预留了喷塑层的余量，不会因为表面处理后出现柜门无法闭合、锁具安装不上的问题。
