工业传动滚子链条结构三维数模

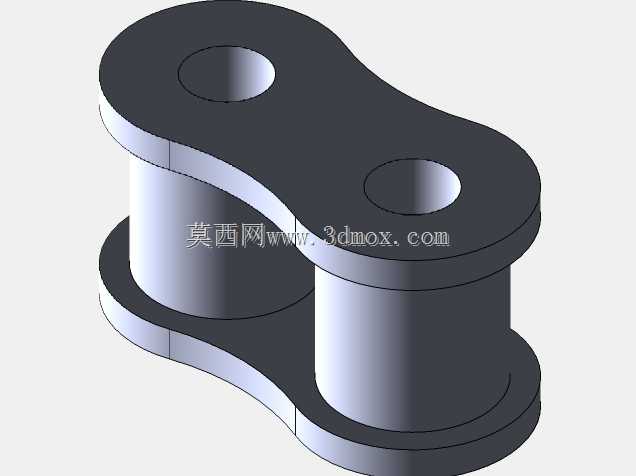

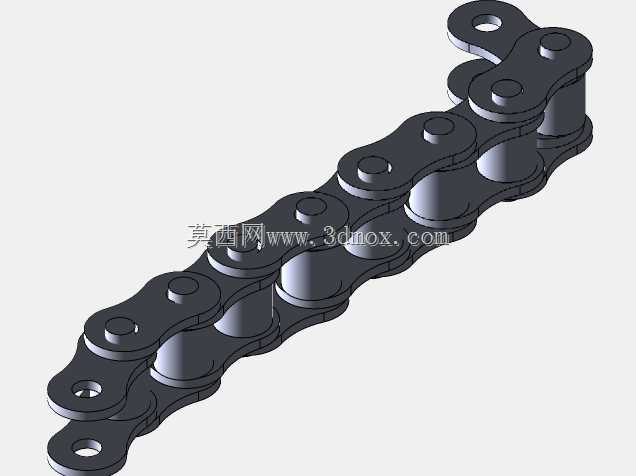

　　链传动作为机械传动系统中应用极为广泛的动力传递形式，其核心构件链条的结构合理性直接决定整套传动机构的运行稳定性与服役寿命，本次构建的三维数模完整还原了标准短节距精密滚子链的装配结构，覆盖内链节、外链节、销轴、套筒、滚子五大核心组成零件的配合关系。在各类工业场景中，这类链条的适配场景覆盖极广，从轻工业的包装输送线、食品加工设备的物料传递，到重工业的矿山输送设备、工程机械的动力传输，再到常规机床的进给机构、农业机械的作业传动单元，都能见到这类滚子链的应用，它相比带传动不存在打滑问题，传动比精准，相比齿轮传动对安装中心距的适配范围更宽，能在多尘、油污、高低温等相对恶劣的工况下保持稳定的动力传递能力。从设计逻辑来看，

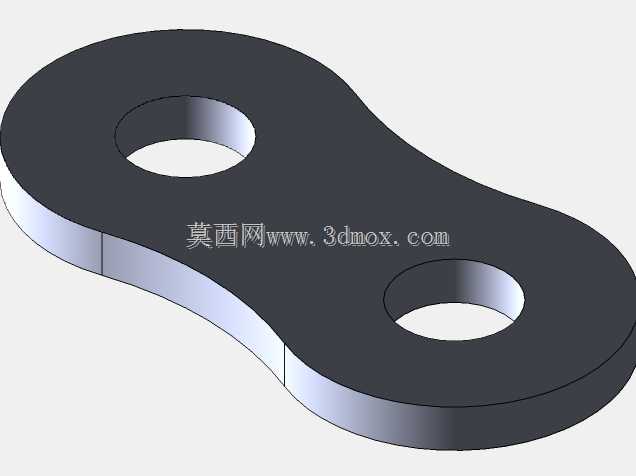

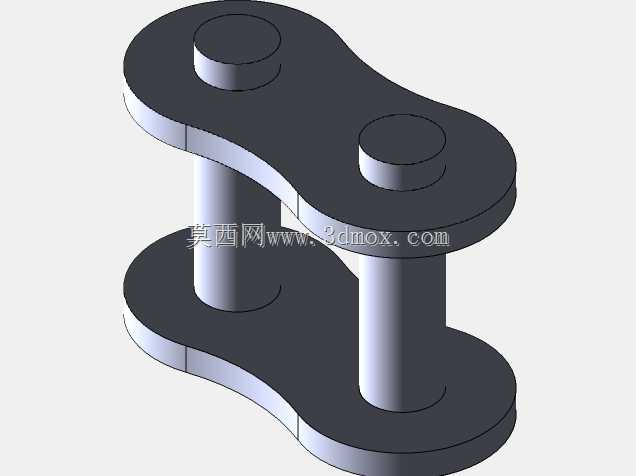

　　建模过程中严格遵循链节的配合公差要求，内链节的套筒与内链板采用过盈压装配合，外链节的销轴与外链板同样为过盈固定，而套筒与销轴之间、滚子与套筒之间均保留合理的间隙配合，保证链节在绕链轮转动时能灵活弯折，不会出现卡滞问题；链板采用8字形的轮廓设计，并非随意的造型选择，这种结构能在保证链板各截面抗拉强度趋近一致的前提下，最大程度降低链节的整体重量与运动惯量，减少高速传动时的多边形效应带来的冲击振动。在实际选型与安装适配层面，数模完整保留了链条的关键安装边界尺寸，包括单节链节的节距参数、内链节内宽、滚子外径、销轴直径与伸出长度等核心尺寸，设计人员在做整机结构布局时，可以直接调用该数模完成传动系统的动态干涉检查，验证链条在最大、

　　最小中心距下的张紧调节余量，匹配对应齿数的链轮完成包角校核，避免实际装配时出现链条与周边护罩、机架结构的干涉问题。不同于简化的链条示意模型，该数模还原了每个零件的细节特征，比如链板的倒角结构、销轴两端的铆接固定结构、滚子的空心薄壁结构，这些细节在做有限元受力分析时能更准确地模拟链条受拉时的应力分布，尤其是链板开孔位置的应力集中区域、销轴与套筒配合面的接触应力情况，都能通过完整的装配模型得到更贴近实际工况的仿真结果。在设备实际运行过程中，这类链条的功能特性十分明确，它能在两轴中心距较远的情况下传递恒定的传动比，传递效率可达98%以上，能适应低速重载的传动需求，同时对安装精度的要求相比齿轮传动更低，

　　不需要严格的中心距公差与轴系平行度公差，日常维护仅需定期补充润滑脂、检查张紧度即可，运维成本相对低廉。建模时还特意考虑了链条的柔性装配特性，通过对每个链节添加对应的转动配合约束，能直接在三维软件中模拟链条绕链轮转动的动态过程，方便设计人员直观观察链条在运行过程中的松紧边变化、与链轮的啮合状态，提前预判传动过程中可能出现的跳齿、抖动等问题，为后续的张紧机构设计、护罩结构设计提供准确的三维参考依据。对于输送类设备应用场景，该模型还可直接作为基础构件，在对应的外链板上加装各类附件，比如弯板、推块、载料板等，拓展为输送链条使用，数模预留的外链板安装孔位尺寸完全符合标准附件的安装要求，不需要额外修改链节结构就能完成附件的装配适配，大幅缩短输送线的设计周期。
