适配丰田陆地巡洋舰的车用制动刹车片结构

　　在硬派越野车型的制动系统开发环节，刹车片作为直接决定制动效能与行驶安全的核心摩擦部件，其结构设计需要兼顾非铺装路面的抗冲击性、长距离下坡的热稳定性以及日常铺装路面的制动平顺性，本次呈现的制动片结构，针对丰田陆地巡洋舰这类整备质量大、常涉足复杂越野工况的车型做了针对性的结构适配。从实际装车场景来看，这类刹车片主要装配于车辆前轮制动卡钳内，工作时随卡钳活塞的推力压紧刹车盘，通过摩擦材料与制动盘的滑动摩擦将车辆动能转化为热能耗散，实现车辆减速或驻车，在越野场景下需要应对泥沙侵入、频繁制动带来的温度骤升，以及颠簸路面带来的侧向冲击力，因此结构强度与摩擦材料的固定可靠性是设计时的核心考量。

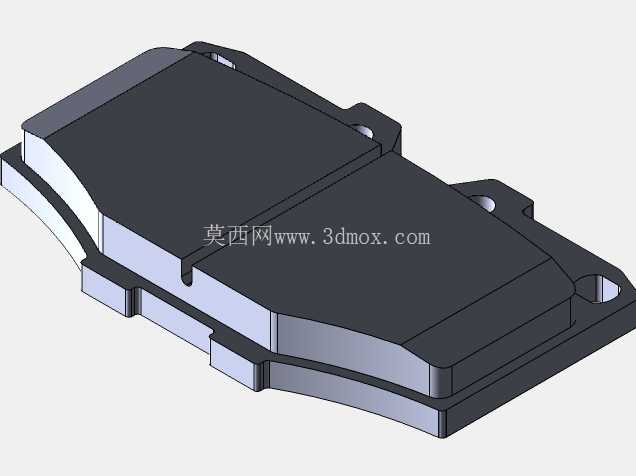

　　从结构设计思路来看，该刹车片采用钢背与摩擦材料层复合的经典结构，钢背部分采用高强度冲压钢板成型，边缘设置的多个凸耳与安装卡槽完全匹配对应车型卡钳的安装限位结构，安装时无需额外修改卡钳导向销位置，可直接推入卡钳安装位，凸耳处的尺寸公差控制在±0.1mm范围内，避免制动时出现片体旷量引发的制动异响或偏磨。摩擦块部分的外形轮廓贴合刹车盘的摩擦环面，边缘做了小尺寸倒角处理，既可以避免新片装车初期的制动异响，也能减少制动盘边缘的台阶磨损，摩擦材料的配方偏向越野工况设计，在高温下的摩擦系数衰减幅度控制在较低区间，长距离下坡连续制动时也能保持稳定的制动力输出。

　　从安装边界尺寸来看，钢背的安装孔位间距、凸耳的厚度与宽度完全匹配1975-1987年款FJ55、FJ40、FJ60系列陆地巡洋舰的前制动卡钳规格，摩擦块的总厚度包含钢背在内符合原厂制动间隙的设计要求，装车后卡钳活塞的伸出量处于原厂设计的合理区间，不会出现活塞脱出或者制动间隙过大导致的踏板行程过长问题。钢背背面设置的减震片贴合位，可配套安装原厂规格的减震消音片，减少制动过程中片体与活塞之间的硬接触震动，进一步降低制动噪音。

　　在实际使用场景中，这类刹车片需要承受的最大制动压力可达到数兆帕，钢背的结构强度设计保证在最大制动力下不会出现形变，避免摩擦块与刹车盘接触面积减小导致的制动力下降，摩擦块表面设置的横向排屑槽可以在制动过程中排出摩擦产生的磨屑以及侵入的泥沙颗粒，减少磨粒磨损对摩擦块和刹车盘的异常损耗，延长制动副的使用寿命。设计过程中还考虑了磨损极限的预留，摩擦块的磨损厚度达到钢背位置前会触发制动片磨损报警提示，提醒使用者及时更换，避免钢背直接摩擦刹车盘导致制动盘报废。针对越野场景中常见的涉水工况，摩擦材料的粘结强度经过强化，涉水后不会出现摩擦材料与钢背剥离的问题，干燥后制动效能恢复速度快，不会出现长时间的制动疲软现象。钢背表面做了防锈涂层处理，在长期接触泥水、融雪盐等腐蚀介质的环境下，不会出现大面积锈蚀导致的片体卡滞，保证制动回位顺畅，减少拖磨带来的异常损耗与油耗上升。从建模细节来看，整个结构的倒角、卡槽、安装孔位都完全还原实车配件的尺寸，可用于制动系统的教学演示、配件仿制开发的结构参考，也可用于整车维修装配的三维模拟，帮助维修人员提前熟悉安装流程与结构配合关系，避免实车装配时出现对位错误。
