帕拉科特德普朗查斯手动剪切工装结构

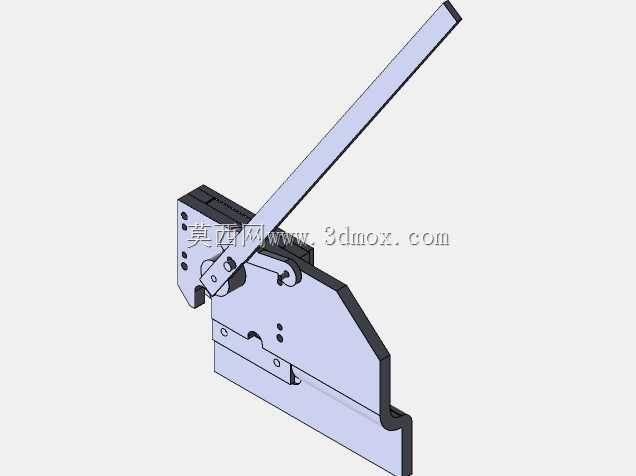

　　这款手动剪切结构常被应用在小批量五金加工、维修工位、样板试制场景中，针对薄金属片、薄塑料片、纸质垫片这类小尺寸裁切需求设计，相比大型剪切设备，它不需要外接动力源，依靠人力操作即可完成裁切动作，占用工位面积极小，适合零散的修边、定长裁切作业，在设备维修间、五金打样台、教学实训工位都能见到这类结构的实际应用。从功能实现逻辑来看，它采用二级杠杆增力结构，长操作手柄作为第一级力臂，通过铰接销轴将人力输入传递到中部的联动摆块，摆块再驱动上刀座沿基体的导向面做直线下压动作，力的传递路径经过两次放大，操作人员只需要施加较小的握力，就能在刀刃处获得足够大的剪切力，轻松裁切0.5-1.5mm厚度的冷轧钢板，或是更厚的铝片、铜片等软质金属材料。

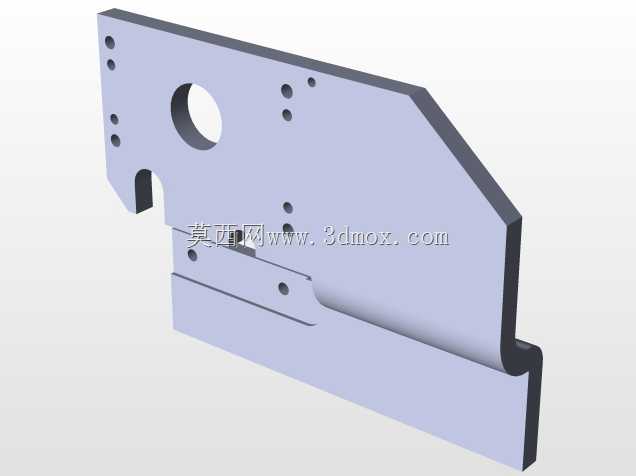

　　设计过程中，基体部分采用整体式折弯加焊接的结构形式，下刀座直接与基体做成一体化结构，保证下刀刃的安装基准稳定，不会因为长期受力出现基准偏移；上刀座与基体之间采用斜面贴合导向，不需要额外加装直线导轨，靠加工面的配合精度就能保证上下刀刃的间隙均匀，避免裁切过程中出现连料、毛刺过大的问题，这种导向结构的优势在于抗侧向力能力强，裁切过程中刀刃不会因为材料的反作用力出现错位，同时日常维护只需要定期清理贴合面的金属碎屑，不需要频繁调整导向间隙。从安装边界来看，整个结构的底座部分预留了两个沉头安装孔，可以直接通过螺栓固定在木质工作台或者钢制工位架的台面上，安装时需要保证底座与工作台面完全贴合，避免受力时出现翘曲；操作手柄的最大抬升角度为75度，

　　下压到最低位置时手柄末端距离台面的高度为120mm，操作时不会与台面上的其他工具、量具发生干涉，操作人员站立或者坐姿操作都能找到舒适的施力角度。刀刃部分采用镶嵌式设计，上刀刃和下刀刃都通过内六角螺钉固定在刀座上，刀刃磨损后可以单独拆卸修磨或者更换，不需要更换整个基体结构，降低了长期使用的维护成本；上下刀刃的剪切间隙可以通过刀座侧面的紧定螺钉进行微调，针对不同厚度、不同材质的裁切材料，可以将间隙调整到材料厚度的5%-8%，保证裁切断面平整，没有明显的塌边或者毛刺。在实际使用场景中，这类手动剪切结构常被用来裁切电气安装用的铜皮垫片、设备密封用的纸质垫片、小尺寸的金属样板，相比手持式剪刀，它的裁切精度更高，裁切边的直线度可以控制在0.

　　1mm/100mm以内，不需要二次修边就能直接使用；相比大型剪板机，它的采购成本极低，不需要占用固定的设备安装空间，移动也十分方便，适合加工批量小、裁切尺寸灵活的作业场景。结构的铰接位置都加装了自润滑衬套，长期反复操作也不会出现铰接孔磨损松旷的问题，手柄末端套有防滑橡胶套，操作时不容易打滑，即使手上沾有少量油污也能稳定施力；基体的侧面预留了挡料定位块的安装螺孔，用户可以根据自己的常用裁切尺寸加装定位挡块，不需要每次裁切都划线测量，进一步提升小批量裁切的作业效率。整个结构的受力部件都经过了应力校核，在最大裁切力工况下，基体的最大变形量不超过0.02mm，不会因为长期受力出现永久变形，刀刃的硬度达到HRC55-58，具备足够的耐磨性，正常使用情况下修磨周期可以达到3个月以上。
