拖拉机后桥悬架壳体结构三维设计

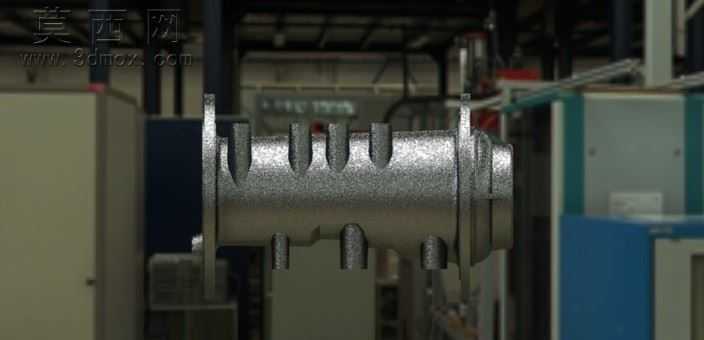

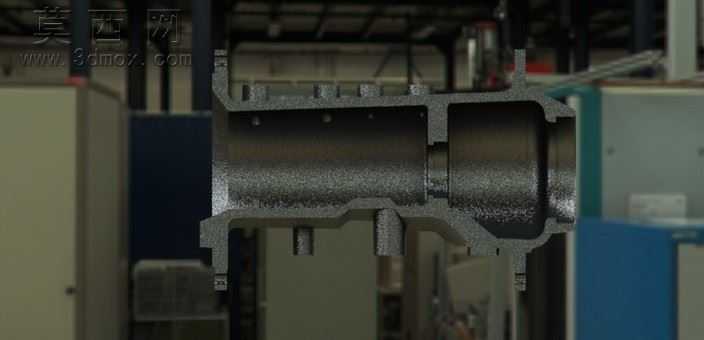

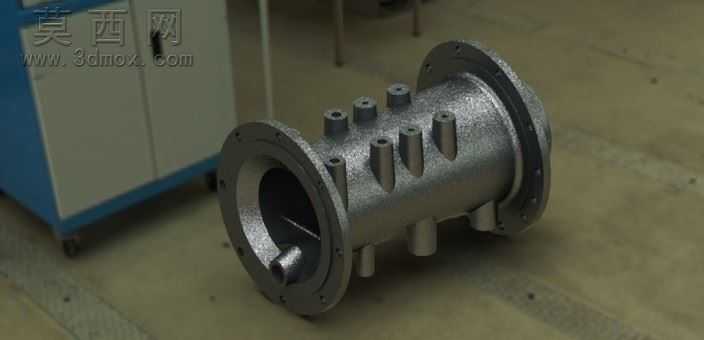

本作品为拖拉机后桥悬架的核心承载壳体三维建模成果，建模过程依托参数化三维设计软件完成，全程遵循农机底盘部件的设计规范与载荷要求。建模初始阶段先梳理壳体的功能定位：该部件作为拖拉机后桥悬架的集成承载基体，需要同时承担桥体载荷传递、传动部件容纳、外接管路接口固定、两端法兰连接定位的多重功能，因此建模时优先以结构功能为核心拆分建模特征。首先绘制两端法兰的基准草图，精准标定法兰端面的螺栓孔分布圆直径、孔径、孔位角度，确保法兰端面的平面度公差符合装配要求，两端法兰的同轴度约束在建模全程通过基准轴锁定，避免后续特征生成出现位置偏差。完成法兰基础特征后，进行中间筒体的拉伸建模，筒体的壁厚根据拖拉机作业时的冲击载荷计算值设定，保证壳体具备足够的抗扭、抗弯强度，同时兼顾轻量化设计要求，避免不必要的材料冗余。筒体表面的各类接口特征按照功能区分建模：不同高度的柱状接口分别对应润滑油路、液压油路、传感器安装位，每个接口的外径、内孔直径、伸出长度都严格匹配对应外接元件的安装尺寸，接口根部做圆角过渡处理，消除应力集中隐患，避免作业过程中接口根部出现疲劳断裂。壳体内部的腔体结构通过抽壳与布尔运算结合的方式生成，腔体内预留传动齿轮、半轴的安装避让空间，同时设计内部的加强筋结构，筋条的走向沿着载荷传递路径布置，在不额外增加过多壁厚的前提下提升壳体整体刚性。材质渲染阶段，为模型赋予铸钢材质效果，还原铸件表面的细微粗糙质感，对法兰端面、接口安装面做机加工面的质感区分，通过光影调整突出各结构的连接关系与轮廓特征。整个建模过程所有特征均保留参数化关联，后续可根据不同马力段拖拉机的载荷需求，快速调整筒体壁厚、接口尺寸、法兰规格，提升设计迭代效率，模型的结构细节完全覆盖实际生产的铸造、机加工工艺要求，可直接用于后续的工程图导出、工艺仿真、装配干涉检查等工作环节。
