带底部排污结构的立式储水水箱

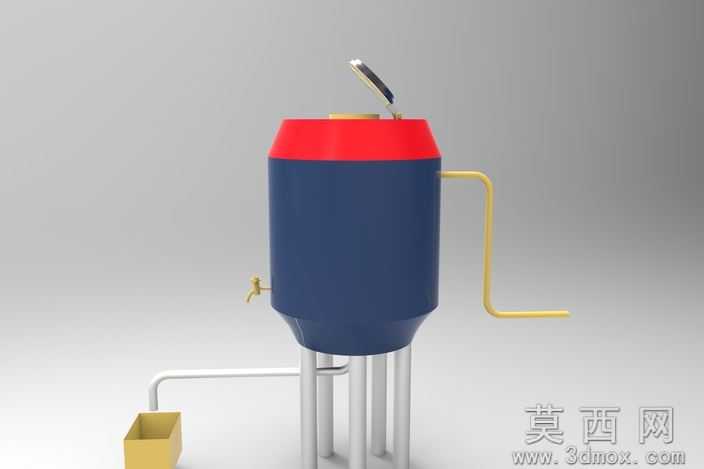

本作品为立式储水排水结构的三维建模作品，整体采用SolidWorks完成全参数化建模，再通过渲染模块完成材质与光影效果的呈现。建模阶段首先确定罐体的整体比例，采用上宽下收的锥底立式结构，顶部设置可开合的翻盖式注水口，翻盖与罐体顶部通过旋转副结构实现开合限位，建模时对翻盖边缘做了圆角过渡处理，避免尖锐棱角的结构失真。罐体主体分为上下两段材质区分区域，顶部端盖采用亮红色哑光塑料材质，渲染时调整粗糙度参数模拟硬质工程塑料的细腻质感，罐体中段为深蓝色储水腔体，采用略带磨砂质感的工程塑料材质，锥底部分与中段腔体做一体化建模处理，保证结构的连贯性。支撑结构采用四根等径金属支腿，建模时对支腿与罐体的连接位置做了加厚承托结构，还原真实承重设计的受力逻辑，支腿材质设置为拉丝不锈钢，渲染时添加细微的金属拉丝纹理与环境反射效果，提升结构的真实感。管路系统分为三个功能部分：罐体侧面下部设置黄铜材质的取水水龙头，建模时还原水龙头的阀芯旋钮、出水嘴的细节结构，材质采用抛光黄铜，添加轻微的做旧氧化效果避免材质过于突兀；罐体侧面设置L型弯管结构，作为溢流排气通道，同样采用黄铜材质，弯管的折弯处做圆弧过渡处理，还原真实管路的折弯工艺特征；罐体底部设置横向引出的白色排污管道，管道末端延伸至接水方槽上方，接水方槽采用浅黄色硬质塑料材质，槽体边缘做加厚翻边处理。设计思路围绕低水位排污的实用需求展开，当水箱内水位下降至较低位置时，常规取水口无法完全排空箱内废水，通过底部引出的排污管路配合水龙头控制，可将沉积在锥底位置的废水完全排出，避免箱内积水残留产生污垢，锥底的收拢结构可引导废水向排污口汇聚，无需额外倾斜罐体即可完成排空操作，整体结构紧凑，功能分区清晰，各部件的装配关系完全符合实际给排水构件的安装逻辑，渲染时采用浅灰色渐变背景，搭配柔和的影棚光源，清晰展现各部分的结构细节与材质差异，模型各部件均为可编辑参数化特征，可根据实际使用需求调整罐体容积、管路直径、支腿高度等参数，适配不同场景的储水排水使用需求。
