十字交叉木质支撑垫结构设计

　　这类十字交叉结构的木质支撑垫，常出现在传感器安装调试、小型精密仪器临时架设、轻型工装定位的场景里，很多人容易把它和普通垫木混淆，实际上它的交叉对称结构是专门针对多点均匀承重设计的，区别于整块式垫木容易出现的局部应力集中问题。从实际使用场景来看，在传感器安装工位，尤其是需要将检测探头抬离安装基准面、同时保证四个支撑点受力一致的场合，这种垫件能避免单点垫高带来的传感器倾斜问题，保证检测端面和被测面的平行度误差控制在允许范围内，很多光学类、接触式位移传感器的临时架设工位，都会用到这类结构的支撑垫，相比金属垫块，木质材质的阻尼特性更好，能过滤掉现场设备运行带来的微小高频振动，减少传感器检测数值的波动。

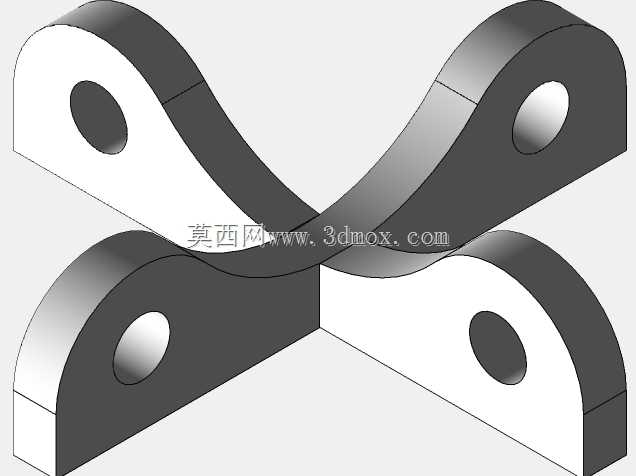

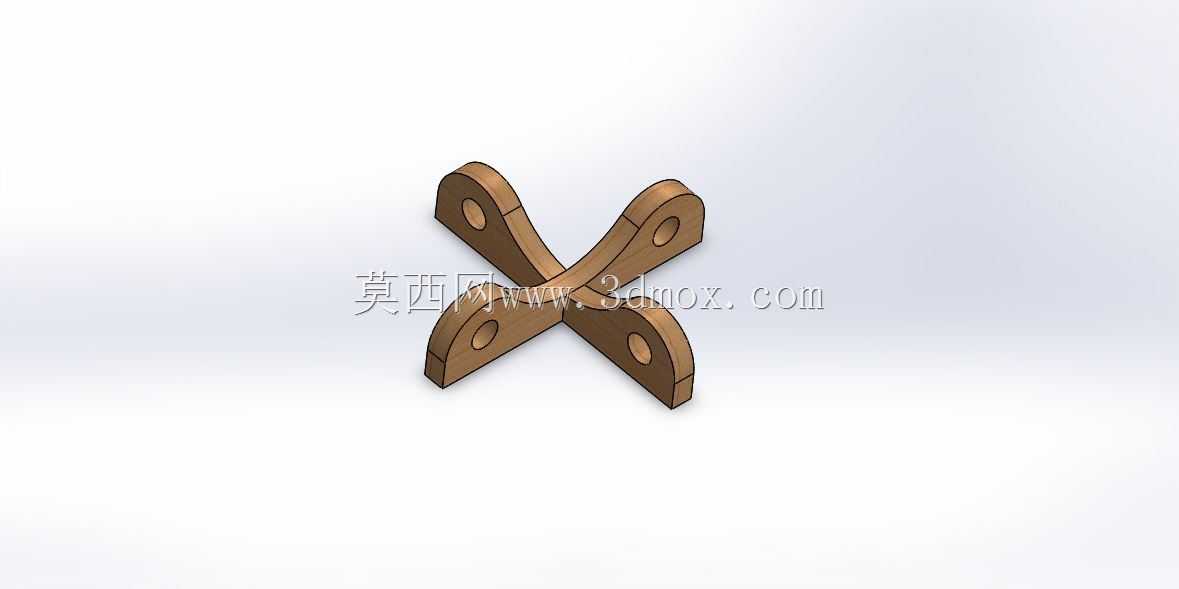

　　从设计思路上看，这个构件采用四臂等长交叉的对称布局，每个臂的端部都预制了安装通孔，四个孔的中心距完全一致，安装时可以根据现场的固定点位选择任意两个或者四个孔位进行锁紧，适配不同安装孔距的固定基座，不需要额外加工转接板。臂身的截面采用了带圆弧过渡的扁条状设计，不是简单的矩形截面，一方面是减少棱角处的应力集中，避免木质构件在长期承重时出现棱角开裂的问题，另一方面圆弧过渡的外形也能避免安装时刮擦传感器的线缆或者外壳漆面。四个臂的交叉中心位置做了加厚处理，这是整个构件的核心承重区域，所有臂身承受的载荷都会传递到这个中心区域，加厚设计能提升整体的抗弯折能力，即使在中心位置承受集中载荷，也不会出现臂身断裂的情况。

　　从安装边界来看，这个垫件的整体外轮廓是对称十字形，安装时需要预留的平面空间要大于十字的最大外切圆尺寸，避免臂身和周边的其他结构件发生干涉，每个端部的安装孔都做了沉头处理，锁紧用的螺丝头部可以完全埋入垫件表面，不会突出于垫件的支撑平面，保证放置在垫件上的设备底面能完全和垫件表面贴合，不会因为螺丝突出导致设备放置倾斜。垫件的整体厚度经过匹配设计，刚好能满足大部分小型传感器的标准安装高度要求，不需要叠加多个垫片来调整高度，减少了多层叠加带来的累积误差。木质材料的选择上，这类垫件一般采用硬杂木经过干燥处理制作，含水率控制在合理区间，避免在车间温湿度变化时出现变形翘曲，影响支撑平面的平面度，表面经过打磨处理，没有毛刺和凹凸不平的缺陷，和设备底面接触时不会刮伤设备的涂装层。

　　在实际使用中，这种垫件除了用于传感器安装，还可以作为小型工装的支撑脚、轻型构件的定位垫使用，交叉结构的设计让它不管是正向放置还是反向放置，支撑平面的平面度都能保持一致，不需要区分安装方向，降低了现场装配的出错概率。和金属材质的同类型支撑垫相比，木质垫件的重量更轻，现场搬运和调整位置时更方便，而且不会和金属设备之间产生硬接触磕碰，保护设备的安装基准面不受损伤。在设计建模过程中，需要重点控制四个臂的对称度公差，以及四个安装孔的位置度公差，保证任意一个孔位都能和基座上的对应安装孔对齐，避免出现安装孔错位导致无法锁紧的问题，臂身的圆弧过渡要顺滑，不能有截面突变，否则在承重时容易在突变位置产生断裂隐患，中心交叉位置的过渡圆角也要处理到位，减少应力集中点，提升整体的结构强度。
