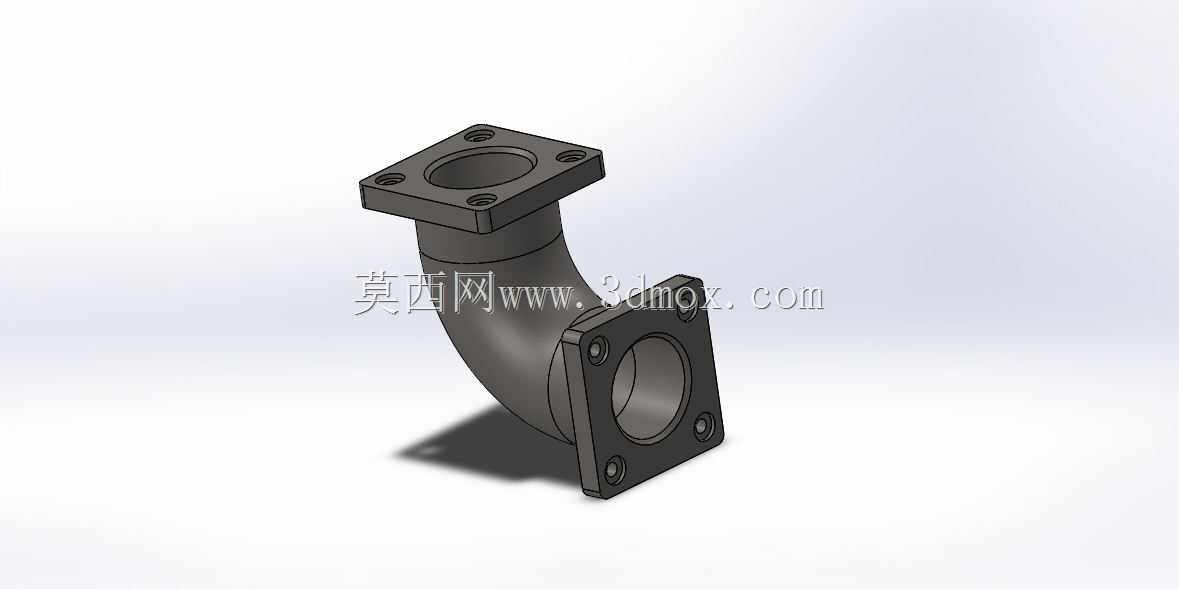

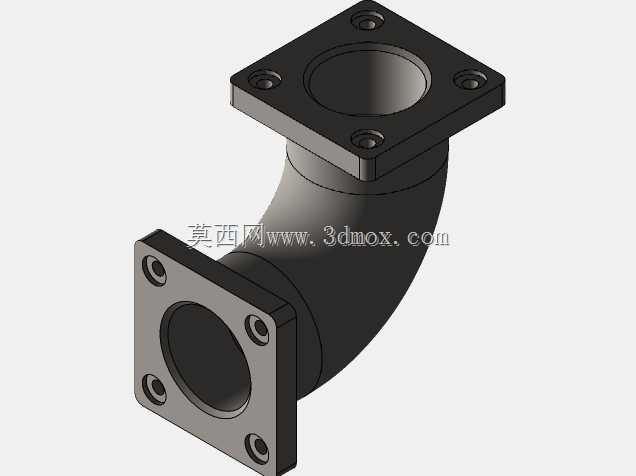

90度方形法兰连接弯管接头结构

　　这款90度弯角的方形法兰连接管件，主要应用在工业流体输送系统的管路转向节点，常见于液压泵站管路排布、气动控制系统走线、低压流体输送管线的转角衔接场景，也可配套在小型传感器的安装引压管路上，实现管路垂直方向的转向连通，避免管路硬折造成的流阻骤升问题。从结构设计来看，两端均采用方形法兰安装形式，法兰面四个角位置预留了螺栓过孔，安装时可通过四个角的螺栓实现与对接端面的紧固连接，相比圆形法兰，方形法兰在小通径管路场景下安装对位更便捷，占用安装空间更小，尤其适合安装空间局促的设备内部管路布局。弯管主体采用圆弧过渡的流道设计，转弯处的曲率半径经过流场校核，既不会因为曲率过小造成流体转向时的局部阻力过大，

　　也不会因为曲率过大增加整体结构的安装占用空间，管壁厚度均匀，可承受常规低压工况下的管路压力，不会出现管壁应力集中导致的开裂渗漏问题。两端的法兰密封面为平面结构，安装时可可配合密封垫片实现端面密封，适配橡胶垫片、紫铜垫片等多种常规密封件，密封面的平面度公差控制在合理范围，可保证压紧后密封面无间隙，避免流体渗漏。从安装边界来看，两端方形法兰的边长尺寸一致，法兰上的四个安装孔呈对称分布，孔位中心距与同规格方形法兰接口完全匹配，安装时不需要额外加工转接件，可直接与对应规格的法兰端面对接。弯管的中心高度经过优化，转向后两端法兰的端面分别朝向两个垂直方向，安装后不会与周边的管路、设备结构产生干涉，在设备内部紧凑排布管路时，

　　可直接选用该结构实现90度转向，不需要额外切割弯管、焊接法兰，减少现场管路施工的工作量。在实际设备应用中，这类弯管接头常用来连接阀组与管路、传感器引压口与输送管线、泵组出口与转向管路，相比螺纹连接的弯头，法兰连接的形式抗震性能更好，在设备存在持续振动的工况下，不会出现螺纹松动导致的渗漏问题，后期维护拆卸也更便捷，不需要转动整段管路，只需拆卸法兰连接螺栓即可完成接头的更换。建模过程中，弯管部分采用扫掠特征生成主体结构，两端法兰通过拉伸凸台成型，安装孔采用阵列特征完成，所有倒角、圆角均按照实际机加工工艺要求设置，法兰端面的边角做了小倒角处理，避免安装时划伤操作人员，弯管与法兰衔接位置做了过渡圆角，减少应力集中，提升结构的整体强度。流道内壁为光滑曲面，没有凸起、凹陷等结构，流体经过时不会产生紊流、异响，可保证管路内流体输送的稳定性，在对流量稳定性要求较高的传感器引压、精密流体控制场景下，该结构的流道设计可满足流阻小、流态稳定的使用要求。
