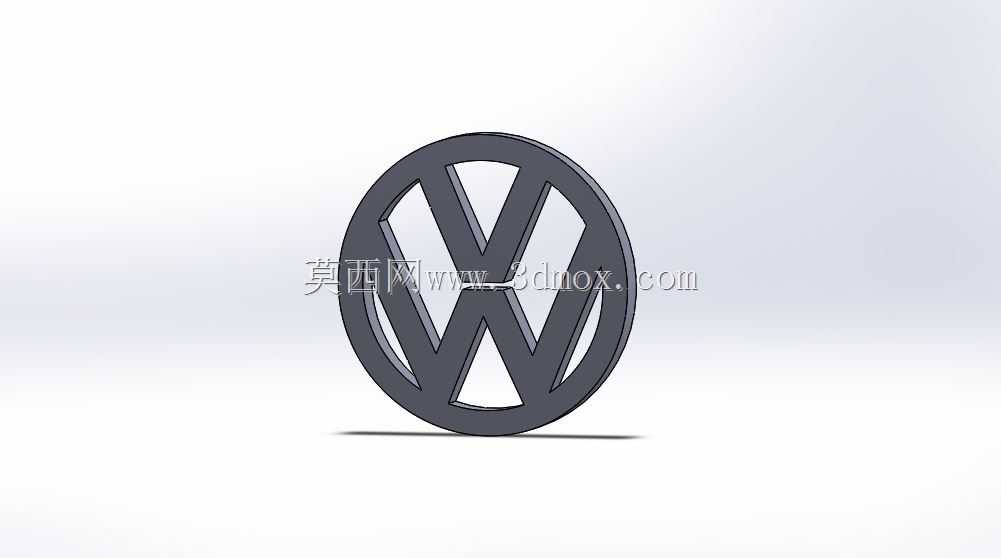

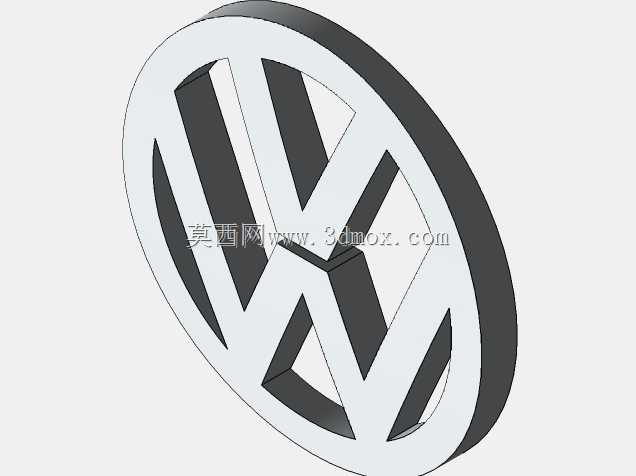

大众品牌标识立体结构设计

　　在汽车品牌视觉识别体系的落地环节，立体车标是连接品牌认知与实车感知的核心外露构件，这款大众品牌标识的三维结构设计，完全围绕整车外饰的装配需求与视觉呈现逻辑展开。不同于平面印刷的标识形态，立体车标需要兼顾安装适配性、户外耐候性与多视角视觉辨识度，设计过程中首先要明确的是安装边界的约束，这类车头标识通常适配于进气格栅中部的预留安装位，背部的定位卡扣结构需要与格栅基座的安装孔位完全匹配，安装后标识表面与格栅平面的高度差控制在合理区间，既保证立体层次感，又不会在车辆行驶过程中产生额外风阻，也避免洗车、日常剐蹭时出现磕碰脱落的问题。从结构设计思路来看，这款标识采用了经典的环形包裹VW字母的一体化造型，整体轮廓为正圆形，外圆环的厚度做了均匀过渡，边缘做了小半径的圆角处理，避免锐边带来的安全隐患，同时也能在光影下形成柔和的反光轮廓。内部的VW字母结构与外圆环采用一体连接的设计，没有额外的拼接缝隙，既减少了生产环节的装配工序，也能避免长期户外使用后缝隙积灰、渗水的问题，字母与圆环的连接位置做了圆弧过渡处理，既保证结构强度，也让整体造型的视觉流畅度更好。在实际应用场景中，这类立体车标除了装配在量产车型的车头进气格栅位置，还会适配车尾行李箱盖、轮毂中心盖、方向盘中央等不同的安装位置，不同位置的标识在整体造型比例一致的前提下，会根据安装面的曲率调整背部的贴合弧度，这款三维结构的基础形态可以通过参数化调整快速适配不同安装位的尺寸需求，比如车尾标识的厚度会比车头标识稍薄，适配车尾钣金的安装平面，轮毂位置的标识则会在背部增加旋转定位结构，保证车辆行驶过程中标识始终保持正向的视觉角度。从功能特性层面来说，立体车标不仅仅是品牌识别的符号，还需要适应车辆全生命周期的使用环境，结构设计上要保证足够的结构强度，能够承受高速行驶时的气流冲击、高低温环境下的材质形变，以及日常洗车时的高压水流冲击。这款标识的结构壁厚做了均匀化设计，避免注塑生产时出现缩痕、翘曲等成型缺陷，外表面的造型曲率经过反复调整，在不同角度的自然光线下都能呈现出清晰的品牌轮廓，不会因为反光导致标识识别度下降。很多人会觉得车标只是简单的造型复刻，但实际在工程落地环节，每一处曲面的曲率、每一个连接位置的圆角、

　　背部安装结构的位置精度，都会直接影响最终的装配效果和使用耐久性。比如标识表面的高光处理要求，需要结构设计时保证曲面的G2连续，否则后续电镀或者高光注塑处理后，表面会出现光影扭曲的问题，影响品牌视觉的精致感。另外在安装结构的设计上，背部的卡扣位置需要做受力均衡的布局，通常采用三点或者四点卡扣定位，安装时可以直接卡入基座的安装孔，不需要额外的粘接或者螺丝固定，提升总装车间的装配效率，同时卡扣的结构做了倒齿设计，安装后不会因为车辆长期振动出现松脱的问题。针对不同配置的车型，这款基础标识结构还可以拓展不同的表面处理方案，比如哑光镀铬、高光黑、带发光功能的透明面罩版本，发光版本的结构会在内部预留LED光源的安装空间，背部做走线的预留槽位，

　　保证发光均匀的同时，不会破坏整体的外观造型一致性。在三维建模过程中，需要严格控制造型的比例精度，VW字母的线条宽度、外圆环的宽度比例、整体的厚度尺寸，都要符合品牌视觉规范的要求，不能出现比例失调的问题，同时所有的曲面都要做可制造性校验，避免出现倒扣、壁厚不均等不利于量产的结构问题。很多初学结构设计的工程师在做这类外饰标识的时候，往往只关注外观造型的相似度，忽略了安装适配、生产工艺、长期使用的可靠性要求，导致最终的模型只能用于视觉展示，无法直接对接量产环节。这款标识的三维结构在设计时就同步考虑了注塑成型的拔模角度，所有外表面的拔模角度控制在合理区间，内部的安装筋位也做了对应的拔模处理，不需要后续做大量的结构修改就可以直接用于模具开发。

　　从尺寸适配的角度来说，这类车头标识的整体直径通常根据车型的级别做对应调整，紧凑型车型的标识直径相对较小，中大型车型的标识直径会适当放大，但整体的造型比例保持一致，这款参数化的三维模型可以通过整体缩放快速适配不同车型的尺寸需求，同时保证内部结构的比例不会失调。在实际的整车外饰开发流程中，车标作为核心的品牌识别元素，需要在项目早期就确定结构方案，和进气格栅、尾门等周边部件的安装结构做同步开发，避免出现安装位不匹配的问题，这款模型的结构设计完全按照量产车的开发要求搭建，安装点的位置、卡扣的结构尺寸、整体的壁厚参数都符合主流车企的外饰件设计规范，可以直接作为同类型标识开发的参考基础，帮助结构工程师减少重复建模的工作量，也能在方案评审阶段直观呈现立体标识的最终装配效果，提前发现造型和结构上的潜在问题。
