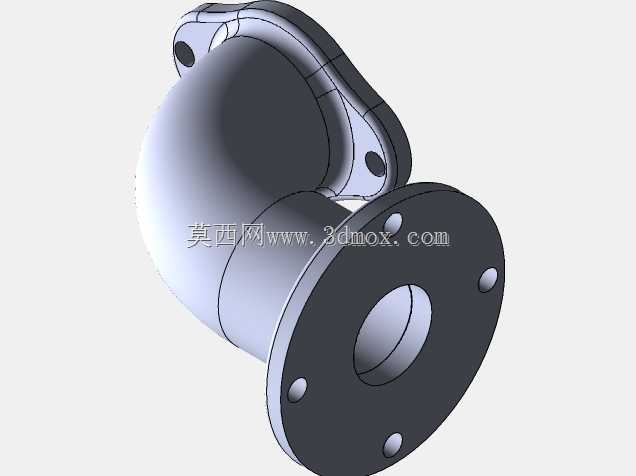

双法兰90度弯管连接结构

　　在工业流体输送、气动回路、液压管路以及各类工艺管线布设场景中，管路走向的转向衔接是管路系统搭建时无法避开的结构环节，这款双法兰式90度弯管结构，正是为解决垂直相交管路的刚性密封连接需求而设计。不同于常见的螺纹连接弯头、卡套式弯头，法兰连接的形式天生适配中高压工况下的管路对接，尤其是在需要定期拆装维护、管线存在一定振动载荷的应用场景里，法兰连接的可靠性远高于其他小口径快接形式。

　　从实际应用场景来看，这类弯管结构常出现在化工流体输送管线的转角位置、水处理设备的管路转向段、空压机站的出气端管路排布、液压泵站的阀组外接管路，甚至部分通风除尘系统的硬质风管转向处也会用到同结构的放大尺寸版本。它的核心作用是在不改变管路通径的前提下，完成90度方向的管路转向，同时通过两端的法兰盘结构，实现与相邻管路、阀件、设备接口的刚性密封连接，避免管路转向处出现通径突变造成的流阻增大、紊流加剧问题。

　　从功能特性上看，这款弯管的两端法兰采用了对称分布的螺栓孔设计，法兰端面的密封面做了平面度管控，安装时只需在两个对接法兰之间加装对应压力等级的密封垫片，穿入配套螺栓按对角顺序逐步拧紧，即可实现可靠的静密封，能够承受管路内的流体压力冲击，同时抵御管路运行过程中产生的轻微振动位移，避免接口处出现渗漏。弯管的弯曲段采用了大曲率半径的平滑过渡设计，没有直角转折的突兀结构，流体在经过转向段时可以顺着管壁平滑改变流向，大幅降低转向处的局部流阻，减少流体对管壁的冲刷磨损，延长管路部件的使用寿命，同时也能降低管路内流体流动产生的噪音。

　　在设计思路层面，这款结构优先考虑了安装兼容性与结构强度的平衡。两端法兰的螺栓孔位置、法兰厚度、密封面尺寸都遵循通用法兰的尺寸规范，能够直接和同通径、同压力等级的标准法兰件对接，不需要额外加工过渡转接件，降低现场安装的适配成本。弯管的管壁厚度经过强度校核，能够满足对应压力等级下的承压需求，弯曲段的壁厚做了均匀性管控，避免弯制过程中出现外侧壁厚减薄、内侧壁厚堆积的问题，保证整个弯管段的结构强度一致，不会在长期承压过程中出现局部应力集中导致的破损。法兰与弯管本体的连接位置做了圆弧过渡处理，没有尖锐的应力集中棱角，能够有效分散管路运行时产生的内压应力与外部安装载荷，降低连接位置开裂的风险。

　　关于安装边界与尺寸适配，这款弯管的两个法兰端面分别位于相互垂直的两个平面上，安装时需要提前核算两个对接接口的中心距，确认弯管的轴向长度能够匹配两个接口之间的安装空间，避免出现安装时管路别劲、法兰密封面无法完全贴合的问题。法兰上的螺栓孔采用跨中分布的形式，安装时需要对齐相邻法兰的螺栓孔位置，保证螺栓能够顺利穿入，避免强行撬装法兰造成密封面错位影响密封效果。弯管的弯曲段外侧需要预留足够的安装操作空间，方便后期维护时拆装法兰螺栓，同时要避免弯管外壁与周边设备、管线出现刚性接触，防止管路振动传递产生共振噪音。另外在安装时要注意，弯管的两端法兰密封面在对接前需要清理干净表面的杂物、锈迹，保证密封垫片能够完全贴合密封面，螺栓拧紧时要严格遵循对角分次拧紧的工艺要求，避免法兰面受力不均造成垫片压偏或者法兰变形，影响密封可靠性。

　　在实际选型使用时，需要根据管路内的流体介质特性、工作压力、工作温度匹配对应的材质与密封垫片类型，如果是输送腐蚀性流体，需要选用对应耐腐蚀材质的弯管结构，如果是高温工况，则要匹配耐温性能适配的密封垫片与螺栓紧固件，保证整个连接结构在全工况周期内的运行可靠性。这类法兰式弯管相比焊接式弯头，优势在于拆装方便，后期维护更换时不需要切割管路，只需要拆开法兰螺栓即可完成部件更换，大幅降低管线维护的时间成本与人工成本，尤其适合在需要经常调整管线布局、定期维护管路部件的应用场景中使用。
