折叠式多功能尖嘴钳三维结构设计

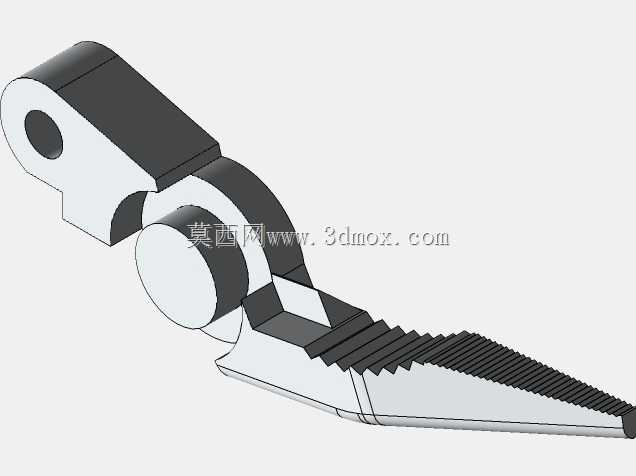

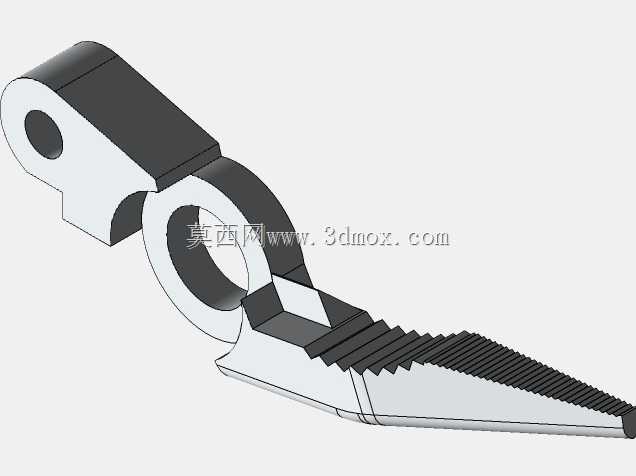

　　日常设备检修、电子装配、户外应急作业场景里，手动夹持类工具的便携性与功能集成度，一直是一线操作人员关注的核心点，这款折叠式尖嘴钳的结构设计，正是围绕狭小空间作业、多场景切换使用的实际需求展开。从功能特性来看，钳头部分集成了尖嘴夹持、齿纹咬合、侧方剪切口三个核心功能区，尖嘴段做了渐进式收窄处理，最前端截面宽度控制在3mm以内，能够伸入设备缝隙、接线端子排间隙这类普通平口钳无法抵达的区域，完成细小零件的夹取、定位；钳头中部的锯齿咬合面做了交叉滚花处理，咬合硬度匹配常规铜芯导线、薄金属片的夹持需求，夹持直径覆盖0.5mm到8mm区间，不会出现夹持小零件打滑、大直径零件咬合力不足的问题；侧方剪切口的刃口做了错位淬火处理，剪切硬度能够满足日常1.5mm²以下铜导线、细铁丝的截断需求，刃口间隙控制在0.02mm以内，剪切软质导线不会出现线头毛边的问题。

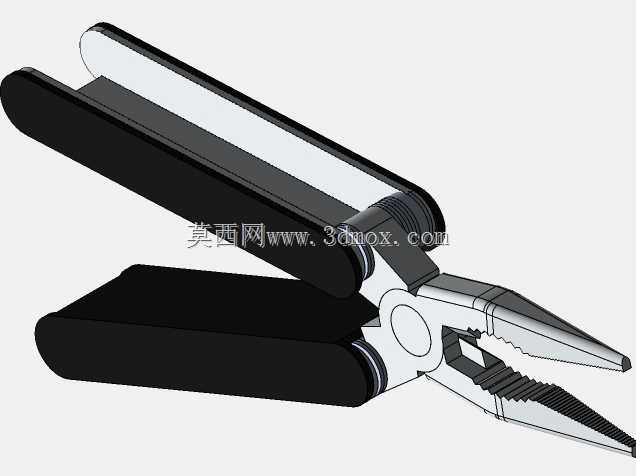

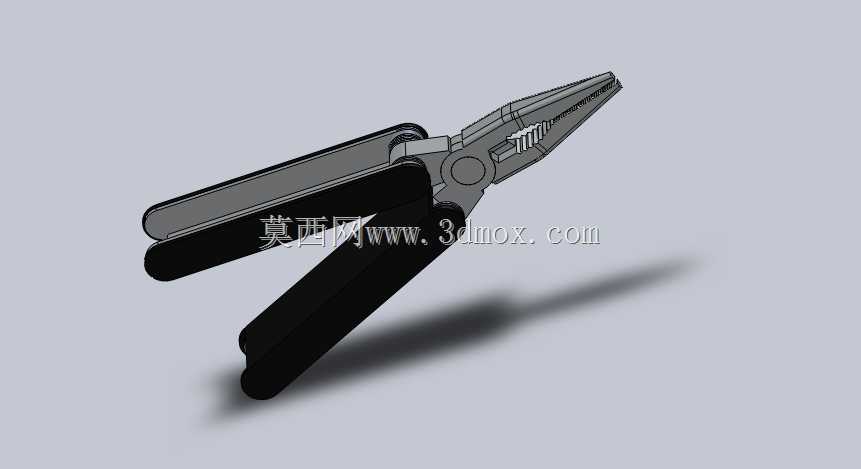

　　设计思路上，这款钳子采用了折叠式手柄结构，摒弃了传统固定手柄钳子收纳时占用空间大、尖锐钳头易刮碰其他物品的弊端，手柄与钳头的铰接轴做了阻尼定位设计，展开时手柄与钳头呈180度展开状态，铰接处的阻尼扭矩设置为1.2N·m，正常施加握力时不会出现手柄弯折的情况，折叠后整体长度缩短42%，能够轻松放入工装口袋、小型工具包的侧袋中。手柄部分采用了双层复合结构，内层为高强度冲压钢片作为承力骨架，外层包覆防滑橡塑材质，握持区域做了符合人体工学的内凹弧度，长时间握持施力时不会出现硌手的问题，橡塑表面做了细网格防滑纹理，沾有少量油污、汗液的情况下依然能保持足够的握持摩擦力。

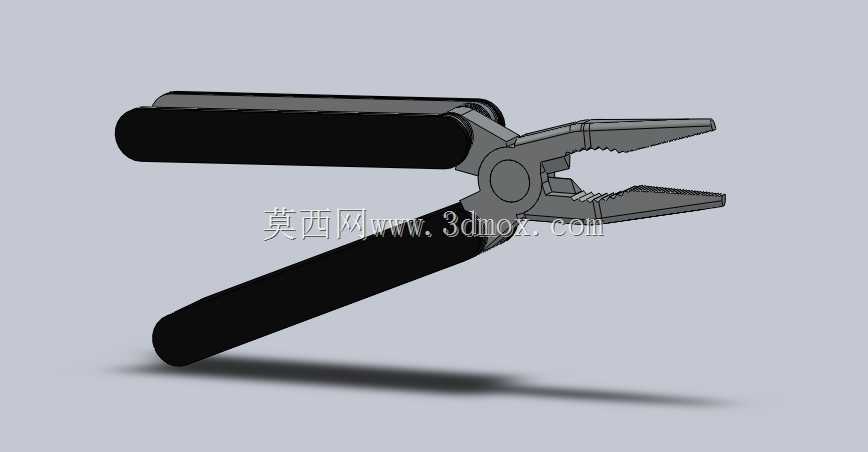

　　从安装边界与尺寸参数来看，展开状态下整体长度为160mm，钳头最大张开角度为35度，手柄握持段的最大开合距离为80mm，适配成年男性手掌的平均握持尺寸；折叠状态下整体长度为92mm，最大厚度为18mm，收纳时不需要预留过大的存放空间。铰接部位的转轴采用了不锈钢铆钉铆接，铆接后的转动间隙控制在0.03mm以内，钳头开合过程中没有明显的旷量，反复折叠开合的寿命测试中，经过12000次开合后铰接阻尼依然保持在初始值的85%以上，不会出现松动晃荡的问题。

　　实际应用场景中，这款钳子能够覆盖电子生产线的元器件引脚整形、线束装配中的导线夹持与剪切、设备日常维保中的小型卡簧拆装、户外作业中的细小零件临时夹持等多种工况，相比传统固定柄尖嘴钳，折叠结构让它更适合作为随身常备工具携带，不需要搭配大型工具组就能完成多数常规手动操作。钳头部分的边缘全部做了R0.5的圆角钝化处理，作业过程中不会因为尖锐边角刮伤操作人员手部、或是刮花设备表面的漆面与绝缘层，剪切口的刃口做了内藏式设计，折叠状态下刃口完全被手柄包裹，不会出现误触划伤的风险。在结构建模过程中，所有铰接配合面都预留了合理的公差带，钳头咬合面的齿形参数经过反复调整，既保证了足够的咬合力，又不会因为齿形过尖在夹持软质零件时留下过深的压痕，手柄折叠后的贴合面做了0.1mm的间隙预留，避免长期使用后因为橡塑层形变出现折叠卡滞的问题。
