在各类旋转传动设备的结构设计中,滚珠轴承是应用覆盖范围极广的基础支撑部件,从普通民用家电的电机转轴,到工业生产线的输送辊道、机床主轴的辅助支撑、中小型减速机的输入输出端定位,再到农用机械、工程机械的旋转铰接点位,都能见到这类部件的身影。它的核心作用是在支撑旋转轴系的同时,将轴运转过程中的滑动摩擦转化为滚动摩擦,大幅降低运转过程中的摩擦损耗,同时约束轴的径向与轴向窜动,保证轴系的回转精度维持在设计允许的范围内。

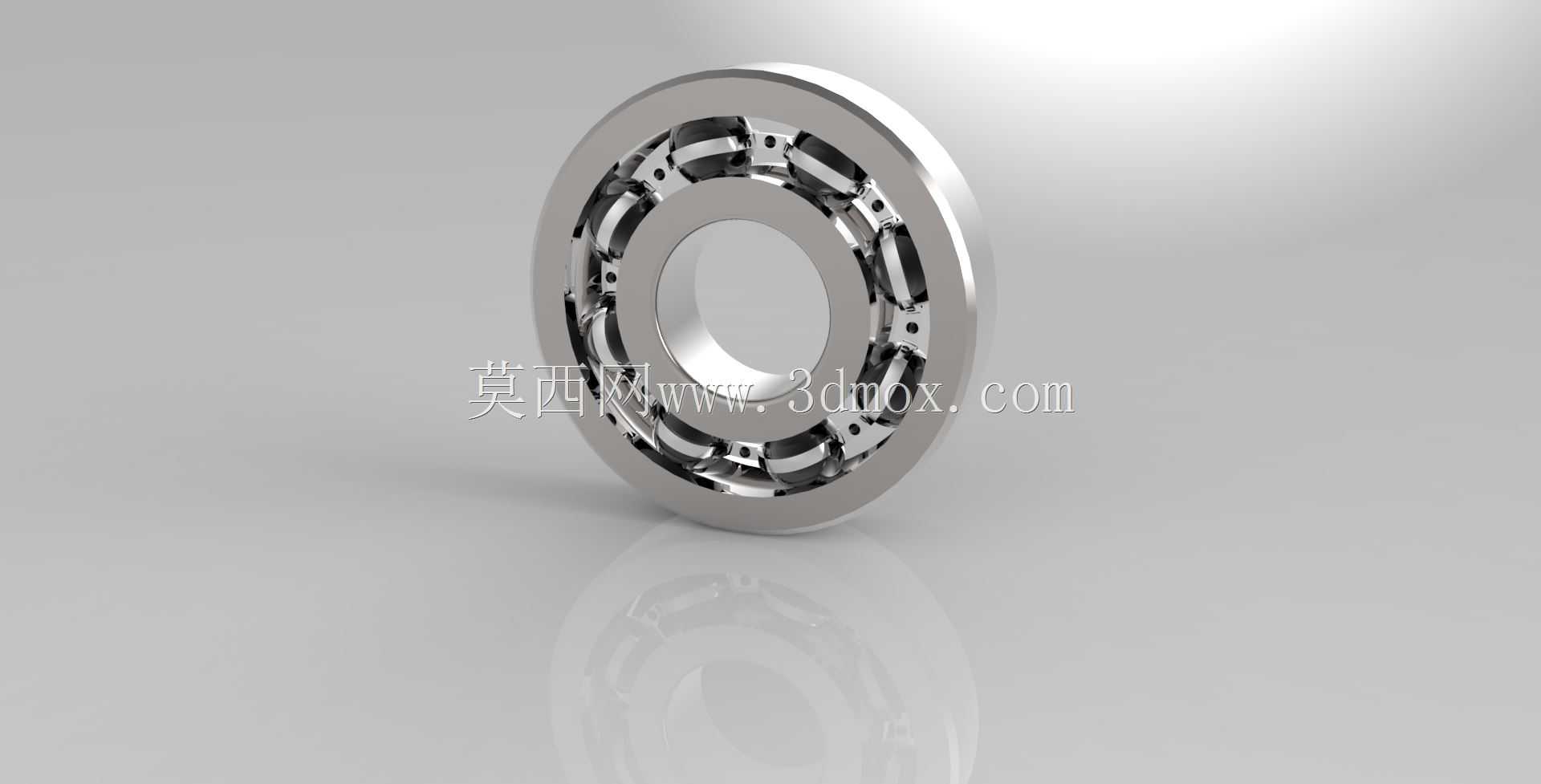

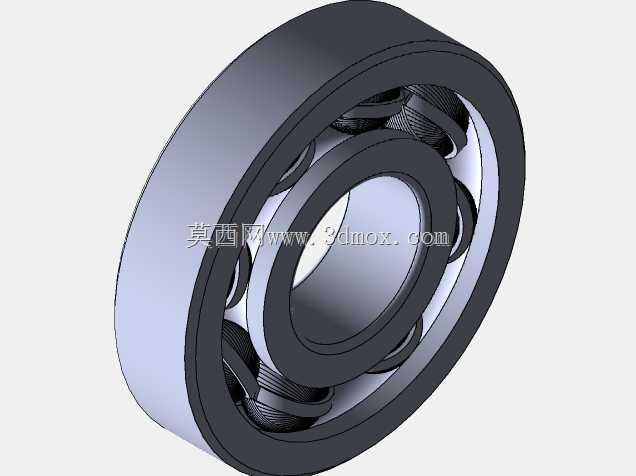

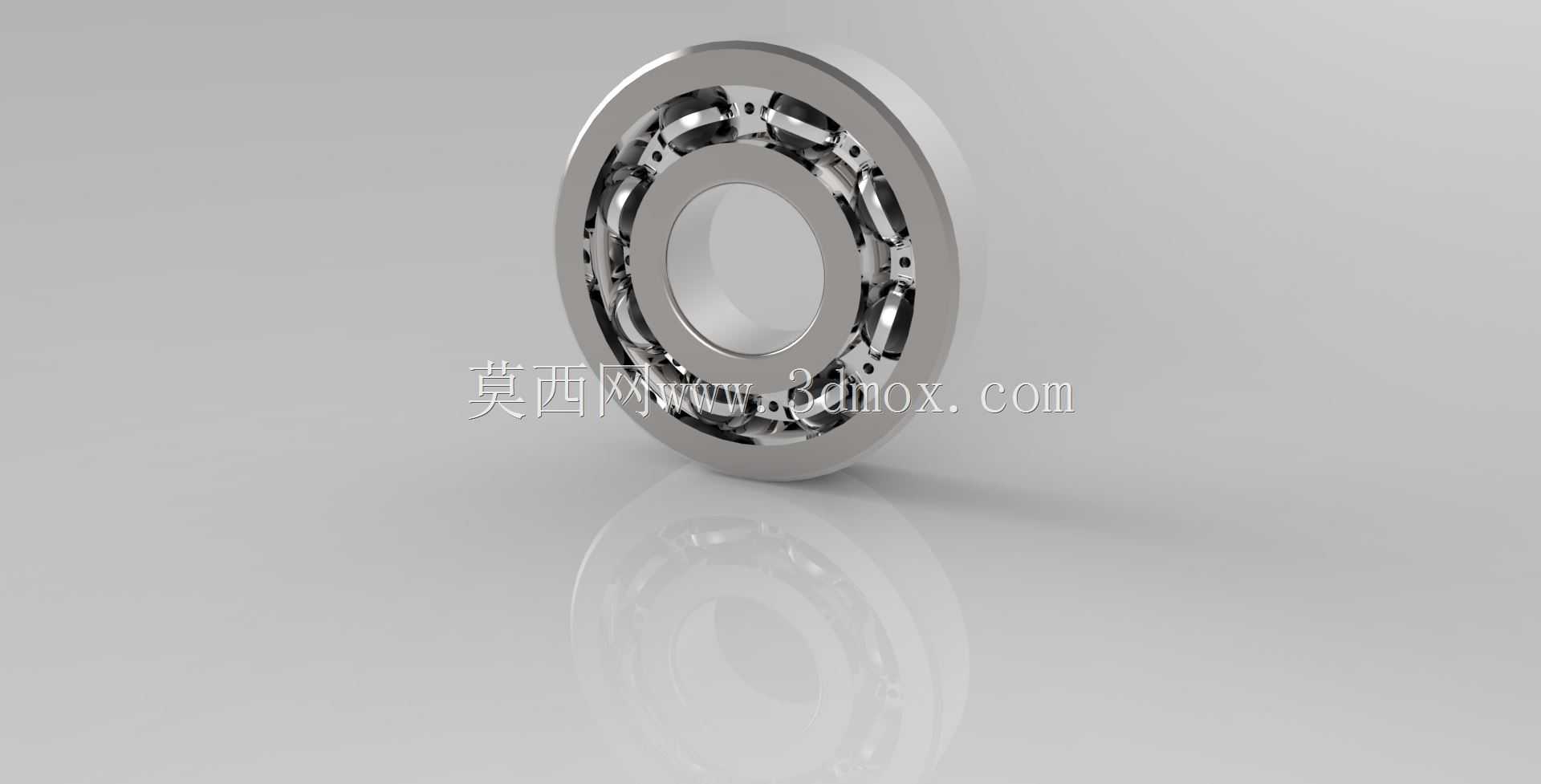

从结构设计逻辑来看,这类滚珠轴承主要由内圈、外圈、滚动体、保持架四个核心部分组成,内圈通常与轴颈采用过盈配合随轴同步转动,外圈则与轴承座孔采用过渡或间隙配合起到固定支撑作用,分布在内外圈滚道之间的滚珠作为滚动传力元件,是实现滚动摩擦替代滑动摩擦的核心载体,保持架的作用则是将所有滚珠均匀分隔开,避免滚珠在运转过程中相互挤压摩擦,同时引导滚珠在滚道内均匀分布,优化每个滚动体的受力状态。在建模过程中,首先需要确定轴承的公称内径、外径与宽度这三个核心安装边界尺寸,这三个参数直接决定了轴承的适配场景,内径对应配合轴颈的直径尺寸,外径对应轴承座的安装孔尺寸,宽度则决定了轴向的安装空间需求,设计时需要严格匹配安装位置的空间预留,避免出现装配干涉。

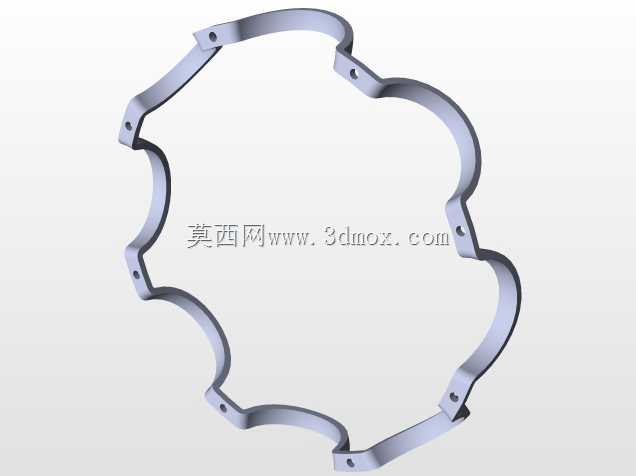

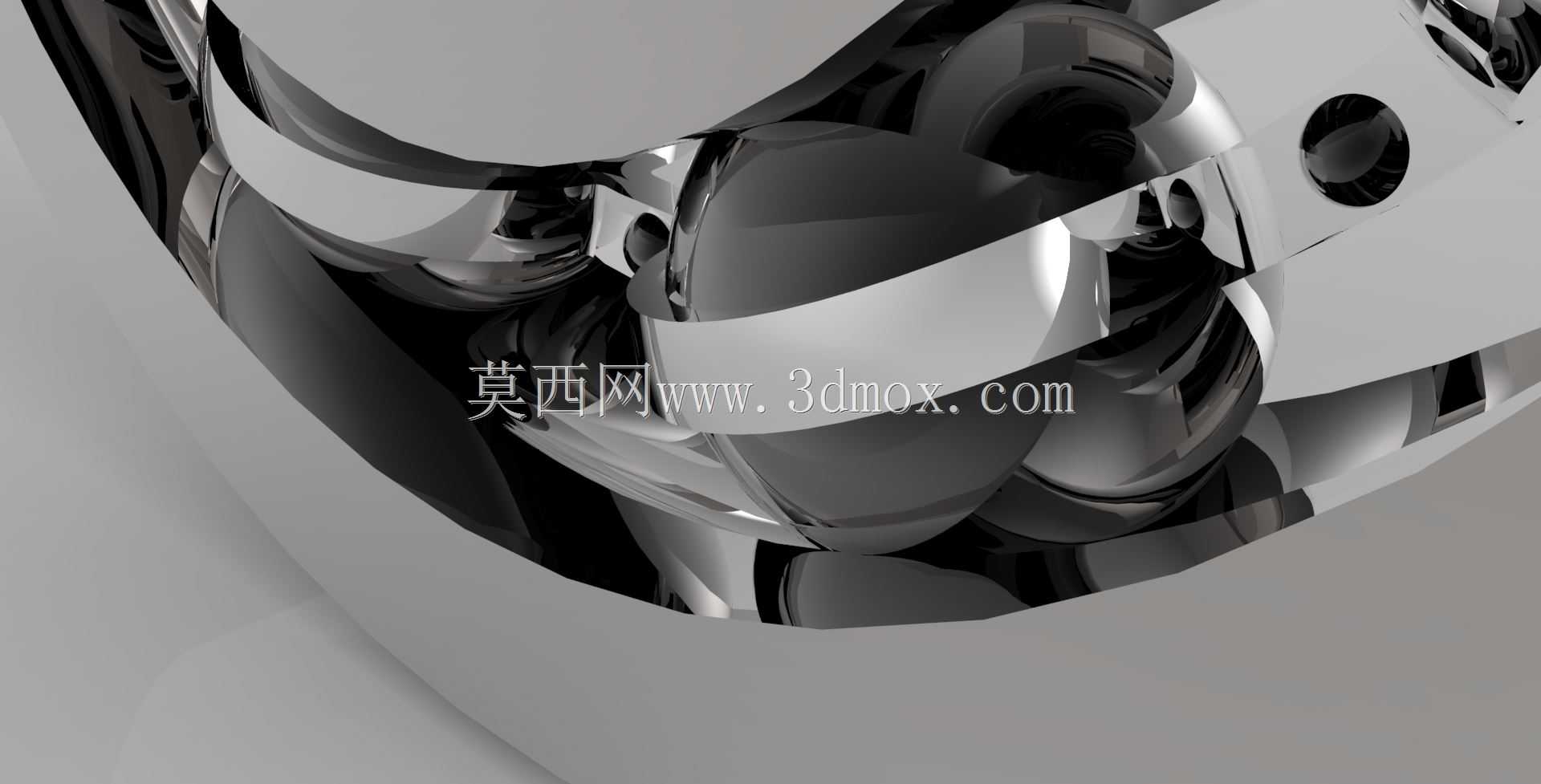

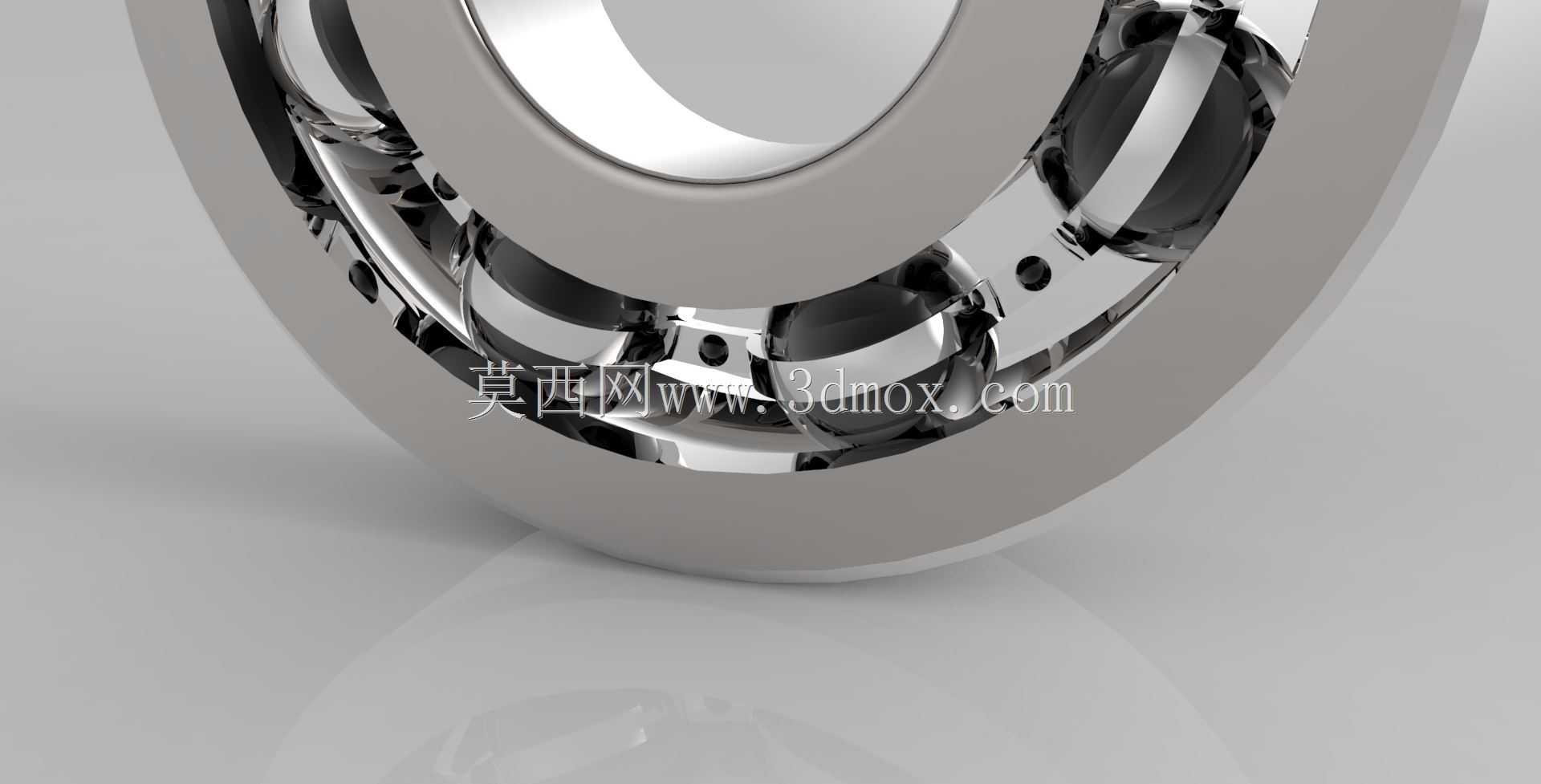

滚道的曲率设计是整个轴承建模的关键,内外圈滚道的圆弧曲率半径通常略大于滚珠的半径,这样的设计既可以保证滚珠与滚道之间有足够的接触面积来承受载荷,又能避免曲率完全一致导致的接触应力集中,同时预留出润滑脂的存储空间,保证运转过程中的润滑效果。保持架的兜孔设计需要匹配滚珠的直径,兜孔与滚珠之间保留合理的间隙,既不能间隙过大导致滚珠在运转过程中出现窜动异响,也不能间隙过小卡滞滚珠影响正常滚动。在实际选型应用中,这类深沟型滚珠轴承主要承受径向载荷,同时也可以承受一定程度的双向轴向载荷,当径向游隙适当增大时,其承受轴向载荷的能力会相应提升,相比滚子轴承,这类滚珠轴承的极限转速更高,更适合中高速运转的轴系场景。
建模过程中需要注意各零件的装配约束关系,内圈与滚珠、外圈与滚珠之间采用相切约束,保持架与滚珠之间保留合理的装配间隙,模拟真实的装配状态,同时可以通过运动仿真验证滚珠在滚道内的滚动状态,检查是否存在干涉、卡滞的问题。在安装边界的设计考量上,除了核心的内外径与宽度尺寸,还需要考虑轴肩与座孔挡肩的高度尺寸,挡肩高度不能过高,否则会影响轴承的拆卸空间,也不能过低,否则无法提供足够的轴向定位支撑,通常挡肩高度需要参考轴承内圈与外圈的倒角尺寸,保证挡肩能够贴合轴承的端面,同时预留出拆卸工具的操作空间。另外,轴承的密封结构也是设计中需要考量的部分,针对有防尘、防杂质需求的应用场景,可以在内外圈之间加装防尘盖或者密封圈,避免外界的粉尘、水汽进入滚道内部,破坏润滑脂的性能,加速滚道与滚珠的磨损,延长轴承的使用寿命。在不同的应用场景下,对轴承的游隙要求也存在差异,比如高温运转的场景需要选择较大的径向游隙,抵消热膨胀带来的尺寸变化,避免运转过程中出现卡滞;高精度回转的场景则需要选择较小的游隙,提升轴系的回转精度,降低运转过程中的振动与噪声。
