立式剖分式带座轴承支撑座结构

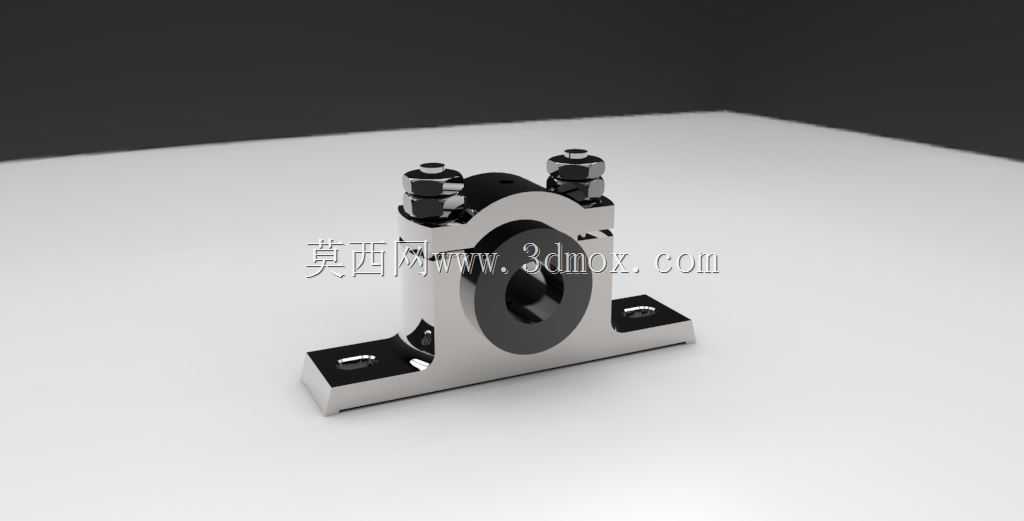

这款立式剖分式带座轴承支撑座，主要用于旋转轴的径向支承与轴向限位，常见于轻工输送线、小型搅拌装置、风机传动端、包装设备辊筒以及非标自动化设备的传动轴系中。它把轴承外圈约束、座体安装、轴承拆装和润滑维护整合在同一组件内，相比直接在墙板或机身上加工轴承孔，能降低机架加工精度要求，也方便后期更换易损件。

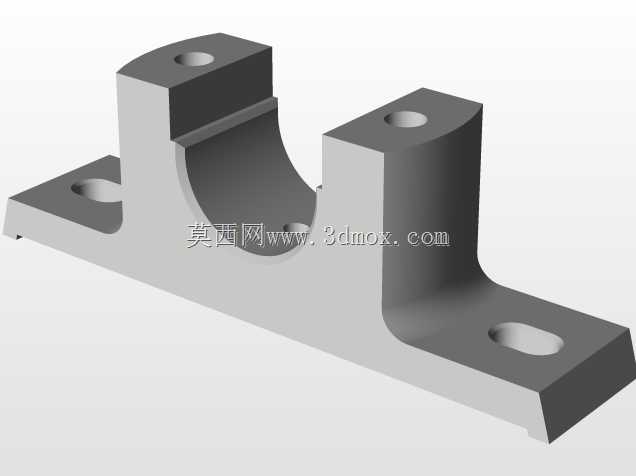

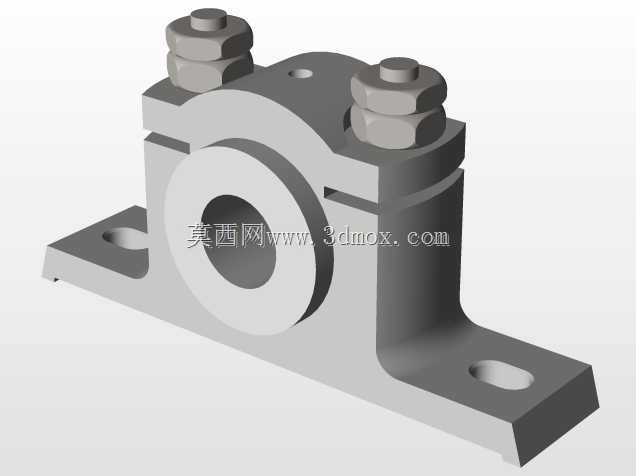

从结构上看，座体底部为整体式安装底板，两侧开出长圆形安装孔，便于在装配时沿孔长方向微调中心位置，补偿焊接机架或型材框架的孔位偏差。底板向上延伸形成半圆承窝，与上盖共同包裹轴承外圈；上盖通过两颗内六角螺栓压紧，结合面留有合理贴合区域，使夹紧力均匀传递到外圈，避免局部应力集中。中间的轴承内孔用于穿过转轴，内圈随轴旋转，外圈固定在座体承窝内，从而把轴上的径向载荷传递到底板和设备机架。

设计这类支撑座时，首先要确定轴径、中心高和载荷方向。中心高决定轴中心线到底板安装面的距离，直接影响带轮、链轮或联轴器的对中关系；底板宽度和孔距则构成安装边界，需要在布局阶段预留扳手空间，否则螺栓可能无法顺利拧紧。承窝直径与轴承外径采用小间隙或过渡配合，既要保证外圈定位可靠，又不能因过盈过大造成轴承游隙减小、转动卡滞。上盖螺栓规格需按径向载荷和预紧需求核算，过小会在冲击载荷下松动，过大则可能压裂盖体或使外圈变形。

剖分式结构的优势在维护场景中很明显：当轴承磨损或需要检查轴颈时，不必拆卸整根轴和端部传动件，只需松开上盖螺栓即可取出轴承，这对长轴、多支承轴系以及空间紧凑的设备尤其重要。座体两侧的凸缘和加强筋并非装饰，而是为了提高承窝刚度，减小螺栓压紧和工作载荷下的开口变形；底板与立壁交接处设置圆角过渡，可降低应力集中，避免长期受载后出现裂纹。

实际选型时，还要结合转速、载荷性质和工作环境判断。轻载、连续运转场合应关注轴承游隙和同轴度；粉尘或潮湿环境则需考虑密封件或润滑脂补充结构。三维建模时应分别建立座体、上盖、螺栓和轴承的装配关系，检查干涉、螺栓行程以及安装孔与机架孔的匹配情况，这样生成的工程图才能直接指导加工和装配。
