可翻转式框架结构焊接工装台

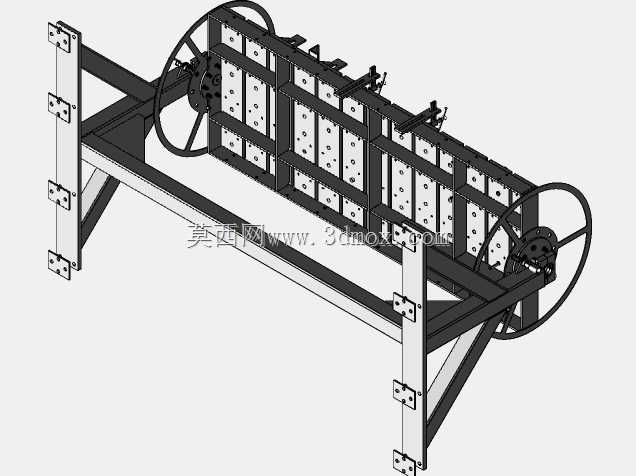

　　在钢结构件、框架类零部件的批量焊接加工场景中，普通固定式焊接工作台往往存在操作盲区，工人需要反复挪动工件、调整施焊姿势，不仅效率低下，还容易因焊缝位置不佳出现未焊透、焊瘤、咬边等焊接缺陷，针对长尺寸框架类工件的组焊需求，这款可翻转式焊接工装台从结构布局上做了针对性优化。整套工装的主体承载框架采用矩形钢管焊接成型，底部设置斜向支撑筋，在不额外增加整体重量的前提下，大幅提升了框架的抗扭刚度，避免大尺寸工件装夹后出现工装整体变形的问题。两端的翻转支撑座采用立式立柱结构，立柱上预留了多组可调安装孔位，可根据待焊工件的宽度尺寸调整两侧回转支承的间距，适配不同规格的框架类工件装夹需求。回转机构采用大直径手轮驱动，手轮与装夹平台的转轴直连，

　　传动路径短无冗余间隙，工人在工位侧即可轻松转动手轮带动装夹平台做360度回转，转动过程中配有阻尼锁紧结构，可将平台固定在任意角度位置，方便工人对工件的各个焊缝位置进行平焊操作，无需俯身、仰焊，大幅降低焊接作业的劳动强度，同时能有效保证焊接质量。装夹平台采用多孔位模块化设计，平台面板上规则排布了标准安装孔位，可搭配快速夹钳、定位块、压紧螺栓等标准夹具元件，根据待焊工件的外形轮廓灵活调整装夹点位，不管是矩形框架、条状型材组件还是异形焊接构件，都能实现可靠定位，避免焊接过程中工件移位导致的尺寸超差。从安装边界来看，整套工装的底部支撑脚采用平板式安装结构，可直接通过膨胀螺栓固定在车间混凝土地面上，

　　安装时需保证两侧立柱的同轴度误差控制在允许范围内，避免翻转过程中出现卡滞、附加载荷过大的问题；工装的整体宽度可根据常用工件的最大宽度做适配调整，长度方向预留了扩展空间，可通过拼接延长段满足更长尺寸工件的装夹需求。在实际生产应用中，这类焊接工装台多用于钣金框架、型材支架、设备外框等构件的组焊工序，相比传统的简易焊接支架，它的装夹灵活性更高，翻转操作无需借助起重设备，单人即可完成工件的角度调整，能将单工位的焊接作业效率提升四成以上，同时因为所有焊缝都能调整到平焊位置，焊缝成型质量更稳定，后续打磨、校形的工作量也能相应减少。设计过程中，重点考量了工装的载荷分布特性，两端的转轴选用了调质处理的中碳钢材质，搭配带座轴承支撑，

　　可承受数百公斤的工件载荷而不出现弯曲变形；手轮的转动半径经过人体工程学优化，操作力控制在普通工人可轻松操作的范围内，无需额外加力杆辅助。工装的所有外露金属表面都做了防锈喷塑处理，焊接飞溅不易粘附在台面上，日常清理维护更便捷，平台上的安装孔都做了倒角处理，方便夹具元件的快速拆装。在定位基准设计上，平台一侧设置了固定定位挡边，工件上料时可直接靠紧挡边完成初定位，再搭配对应的压紧元件即可完成装夹，减少每次装夹的找正时间，特别适合小批量多品种的焊接生产场景，换型时只需调整夹具元件的安装位置，无需对工装主体做改动，适配性较强。
