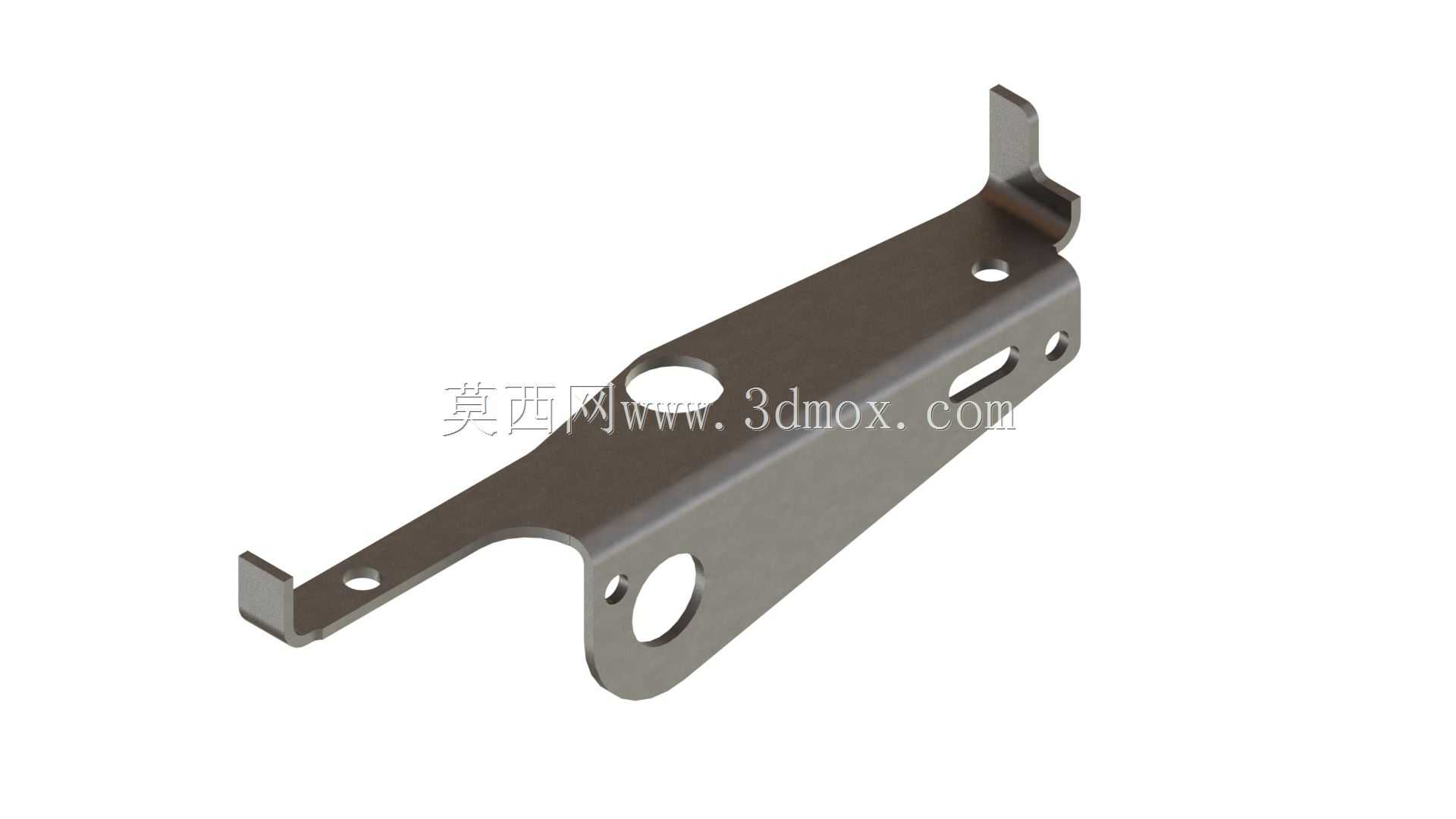

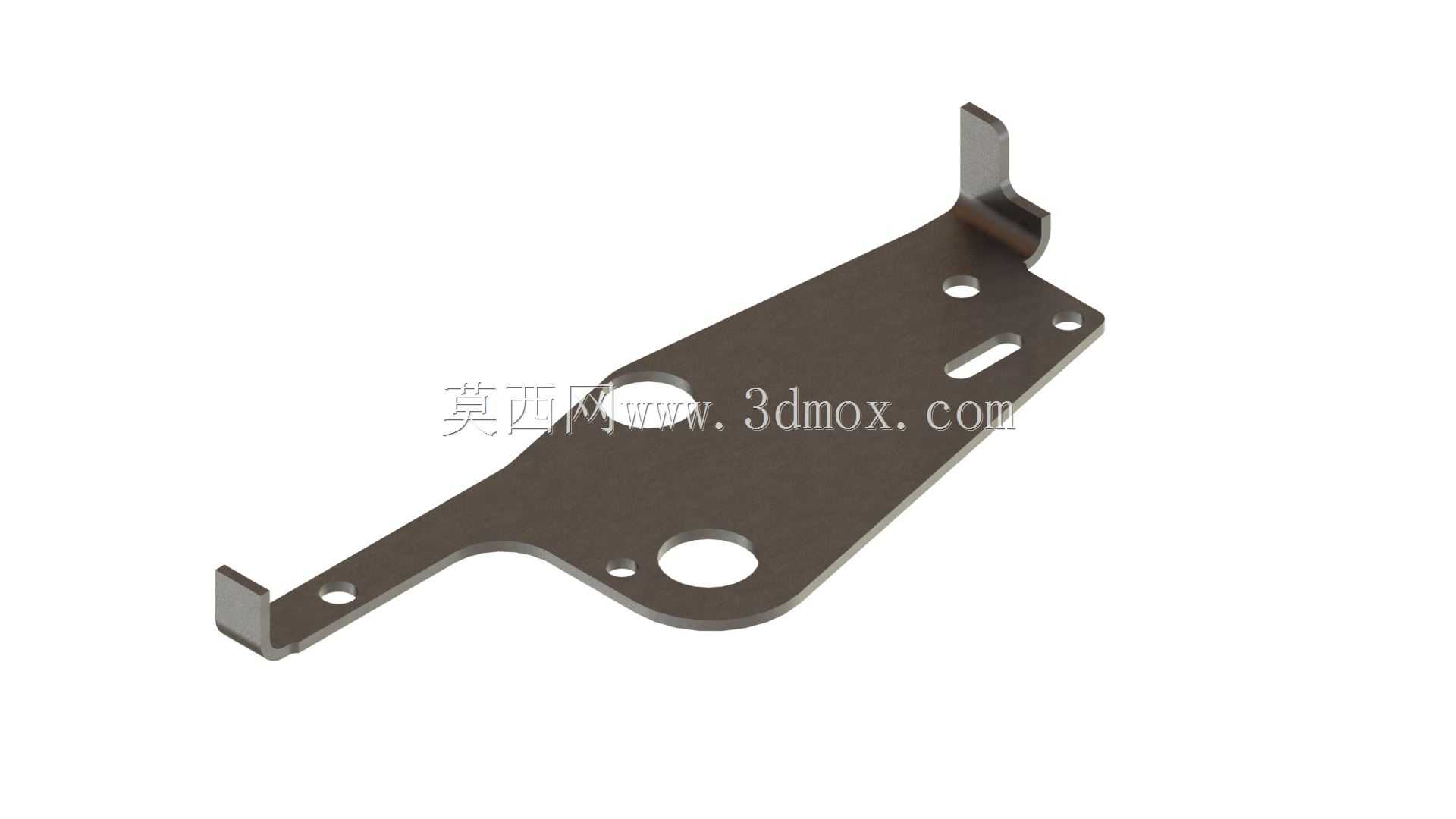

汽车座椅支架金属板材弯曲工装结构

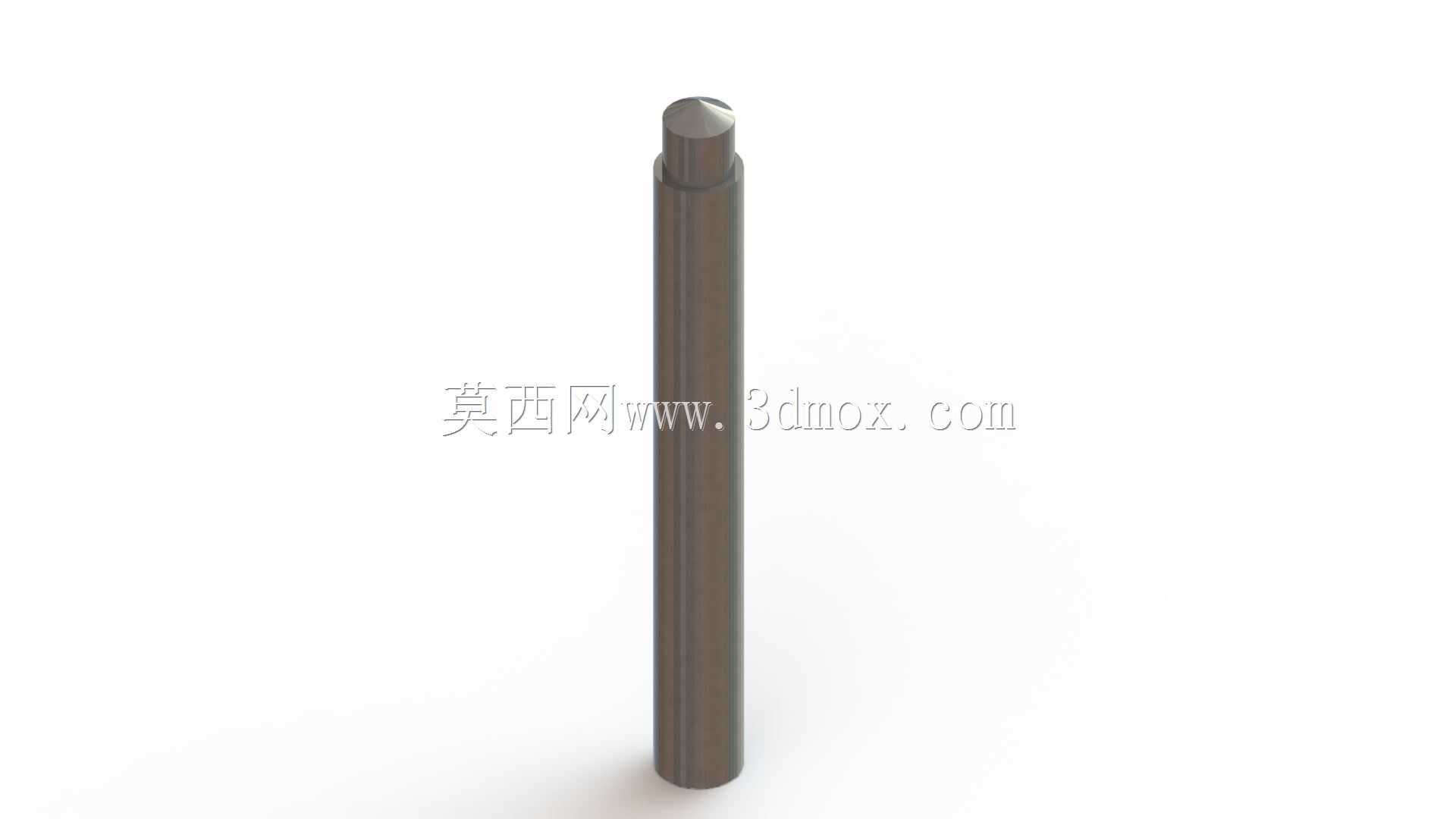

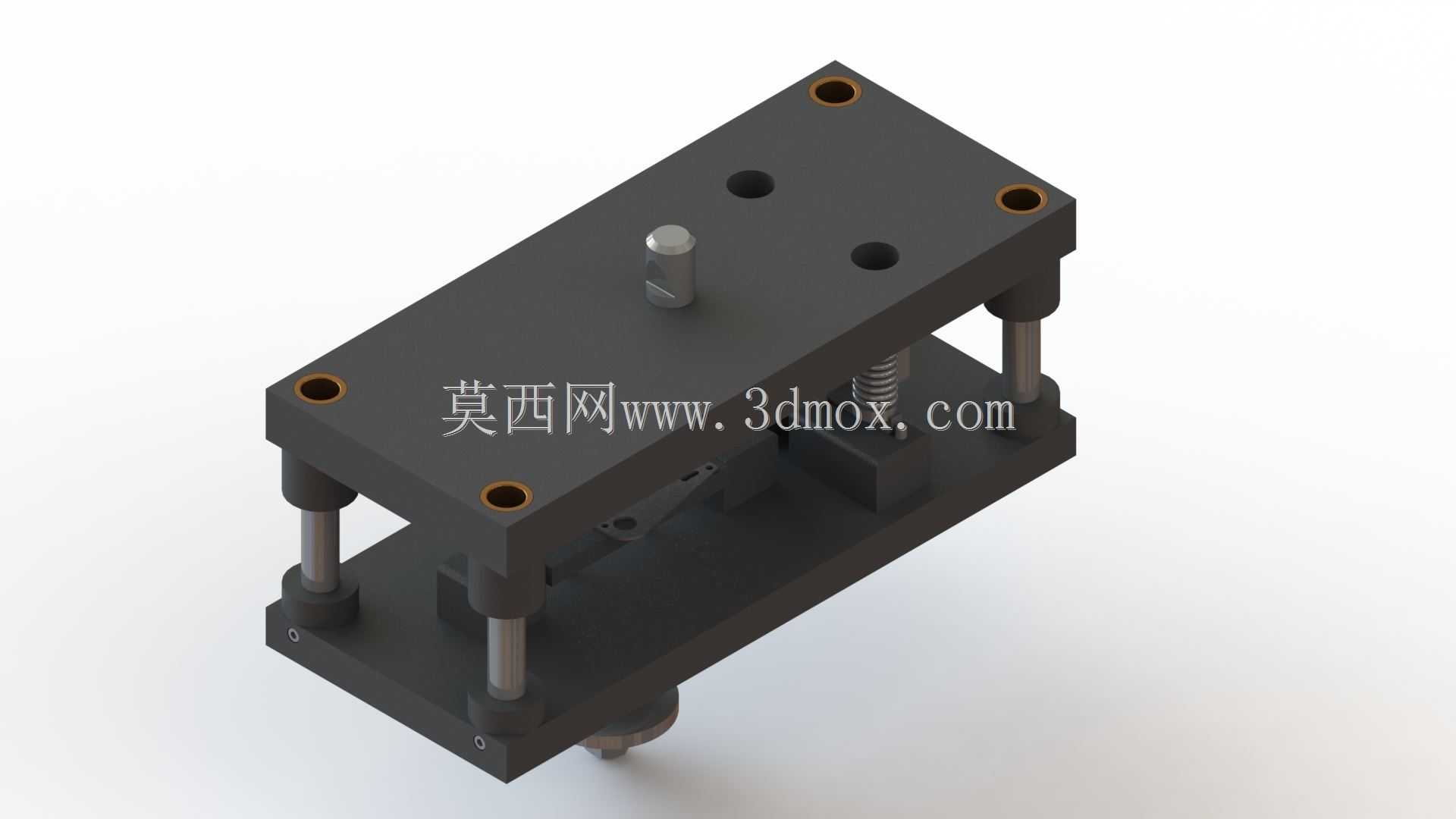

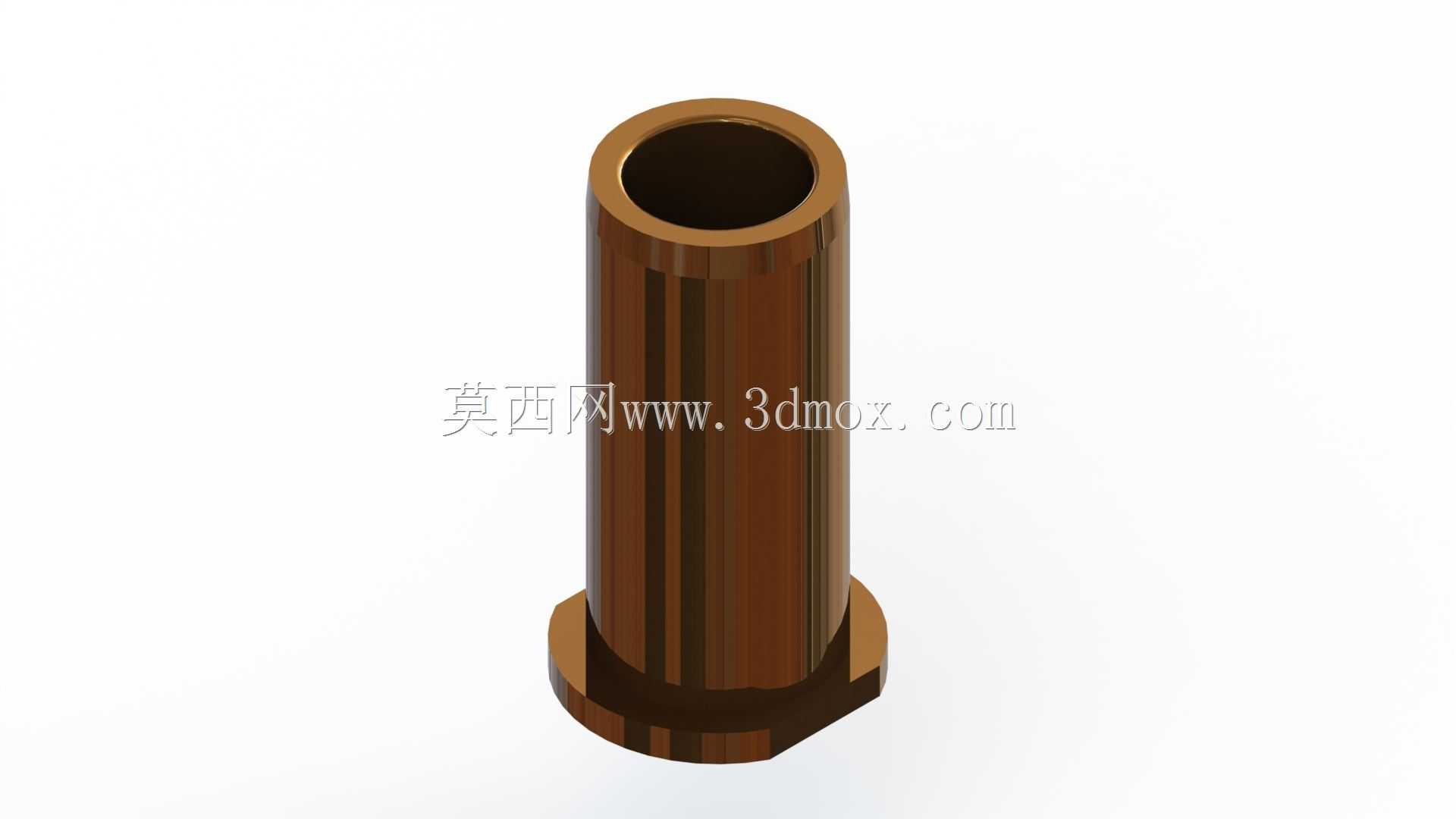

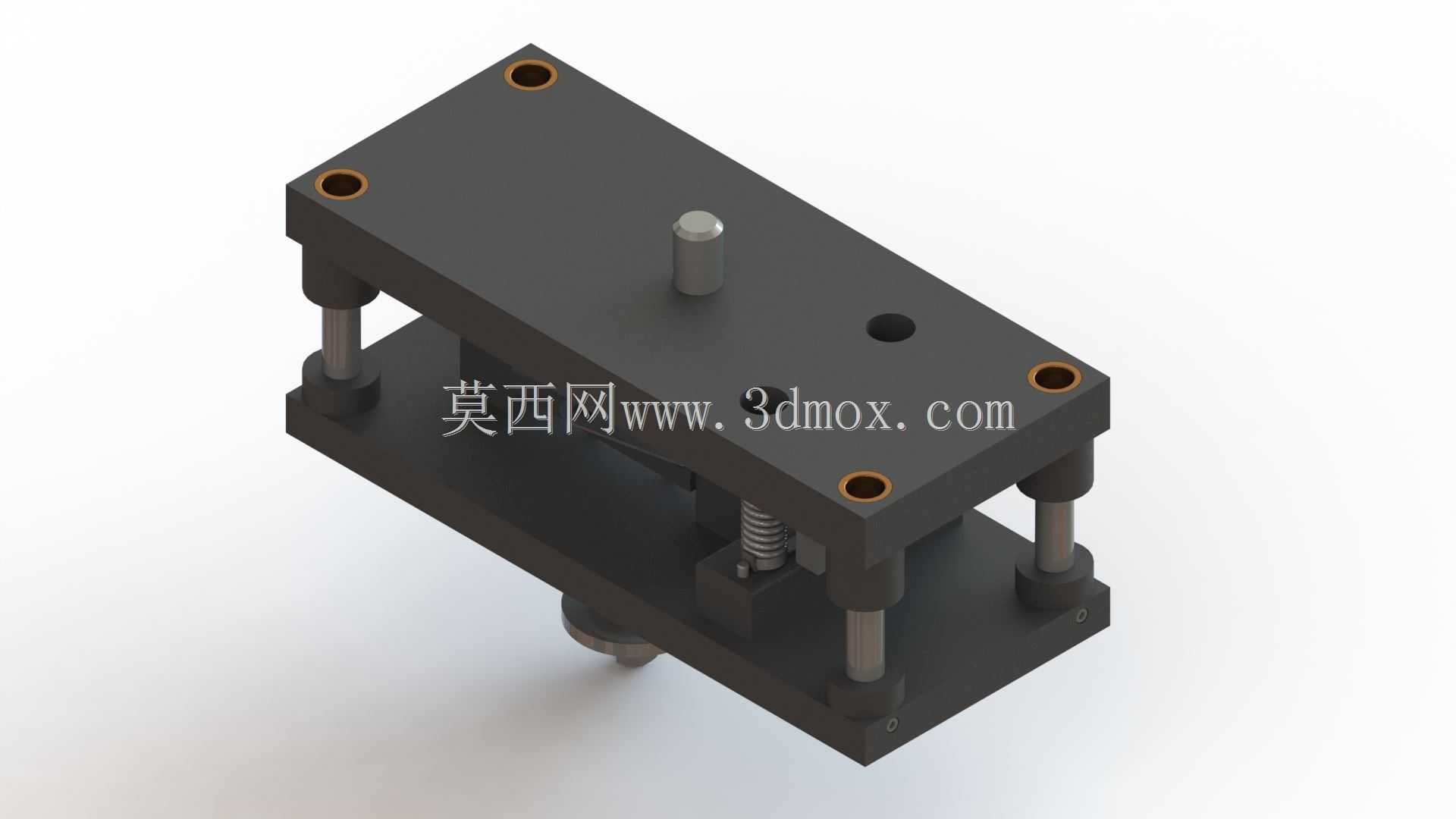

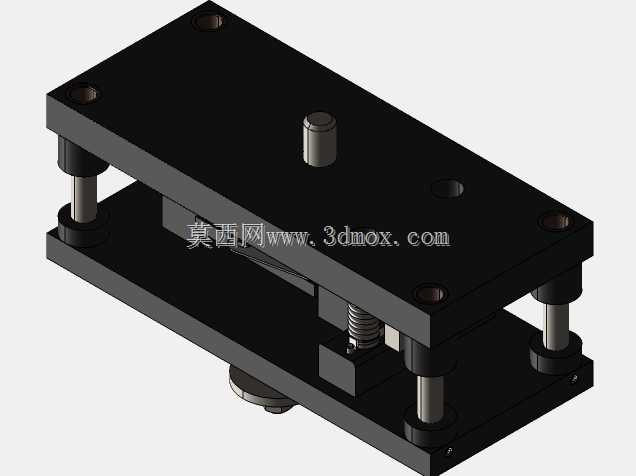

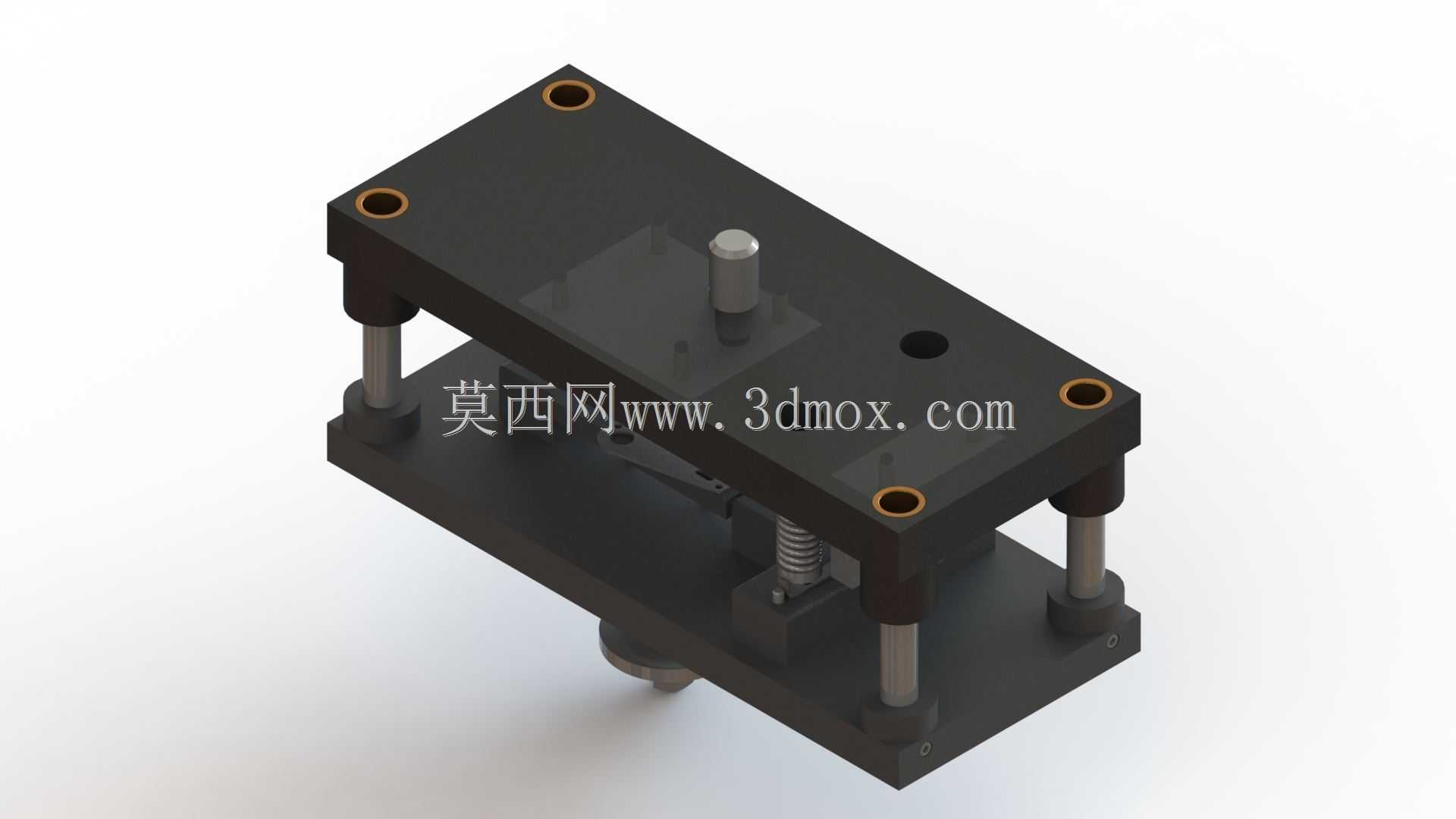

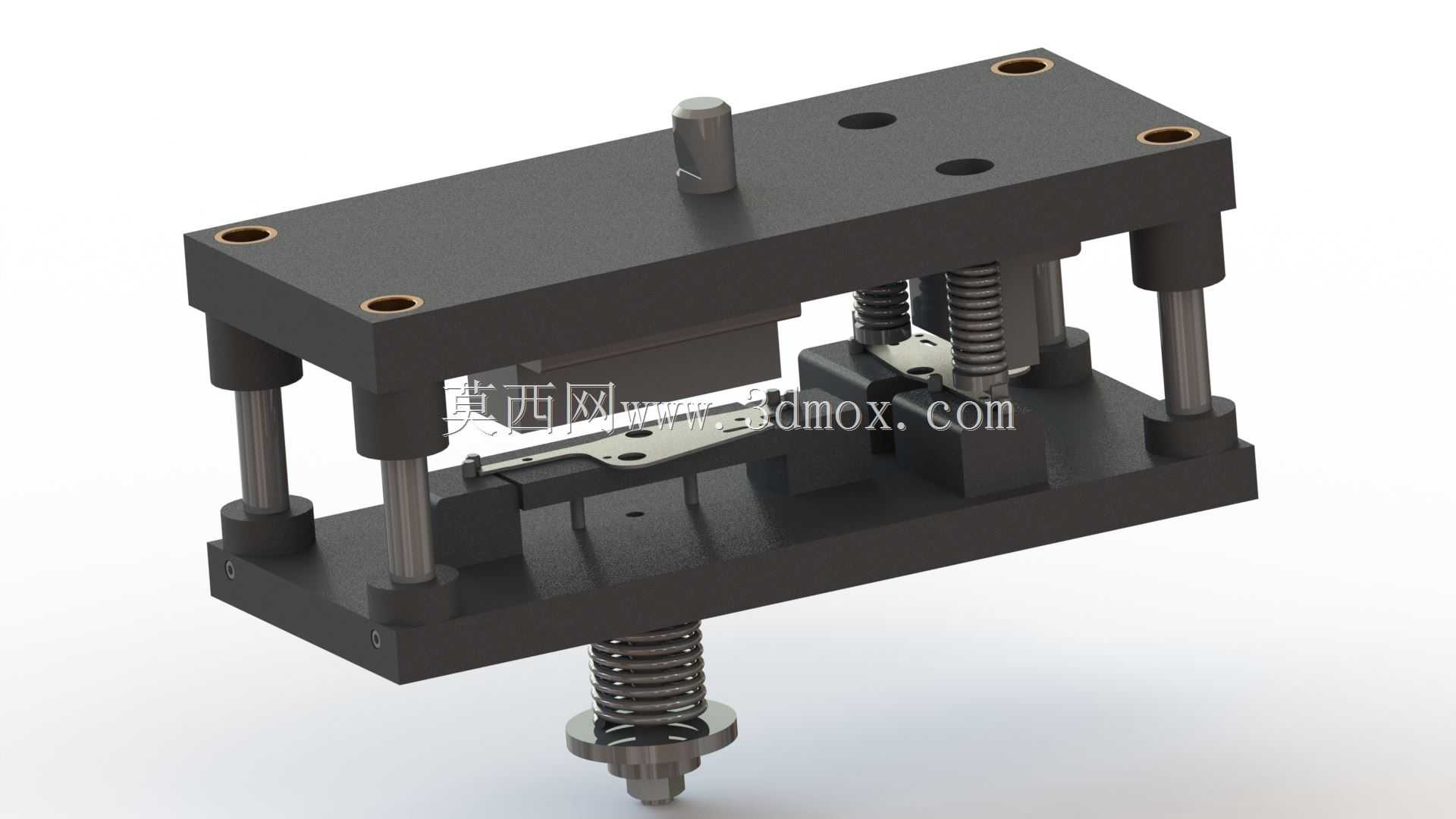

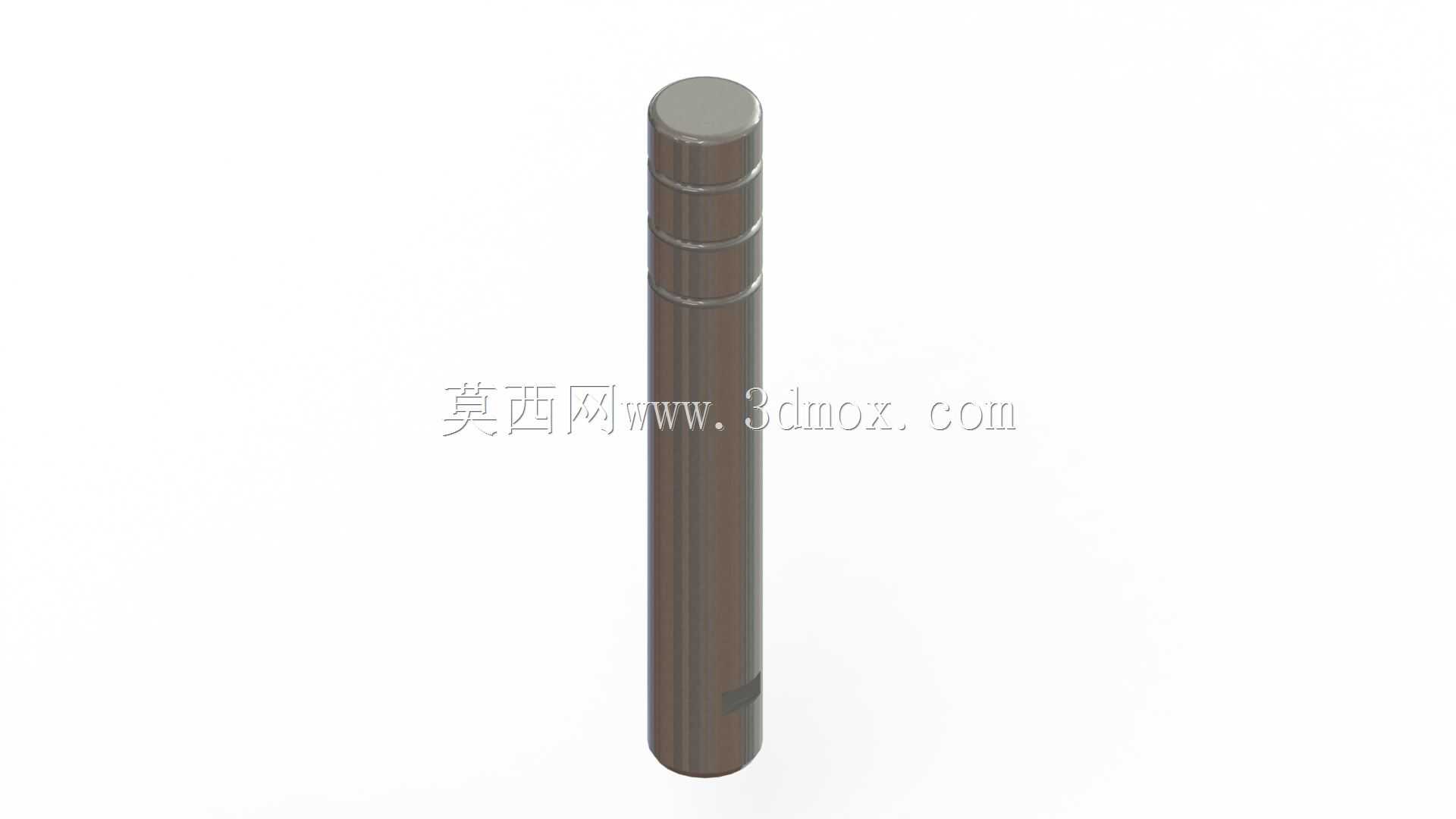

　　这套弯曲工装主要面向汽车座椅金属支架类零件的小批量试制与工序成型场景，在汽车零部件试制车间、五金钣金加工工位中，这类工装承担的是特定角度金属板材的精准弯折作业，区别于通用折弯机的通用化加工属性，该工装是针对单一规格座椅支架的成型特征定制开发，能够在普通压力机的配套使用下，快速完成对应板材的弯曲工序，无需反复调整折弯机挡块与参数，大幅降低单件加工的辅助时间。从结构布局来看，整套工装采用上下模分体式导柱导向结构，上下模座均采用45号钢调质处理，保证长期冲压作业下的结构刚性，避免反复受力出现模座变形导致的成型精度偏差。四根对称布置的导柱配合无油润滑导套，为上下模的合模运动提供精准导向，合模过程中不会出现偏载错位，保证弯折位置的尺寸一致性，

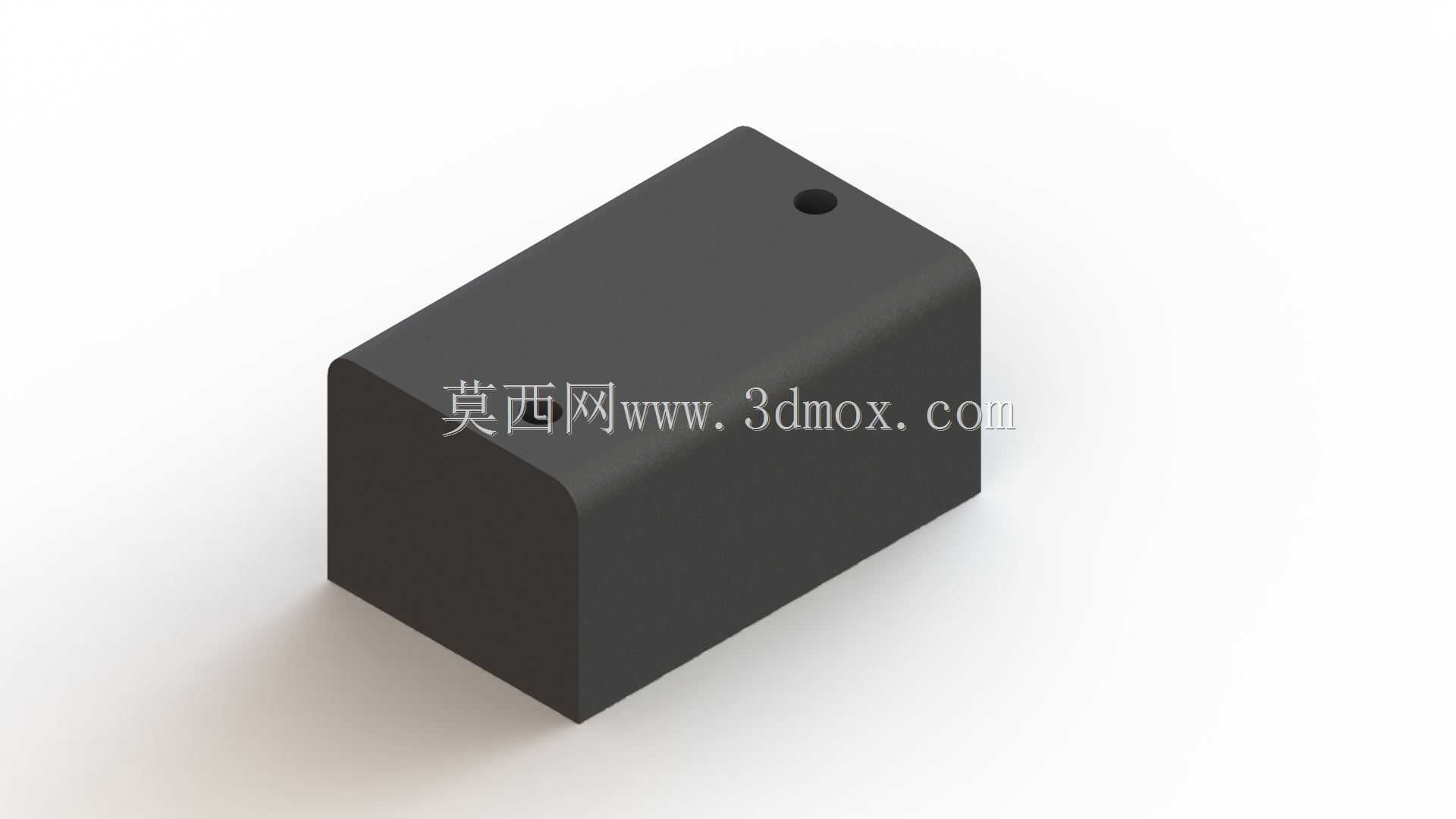

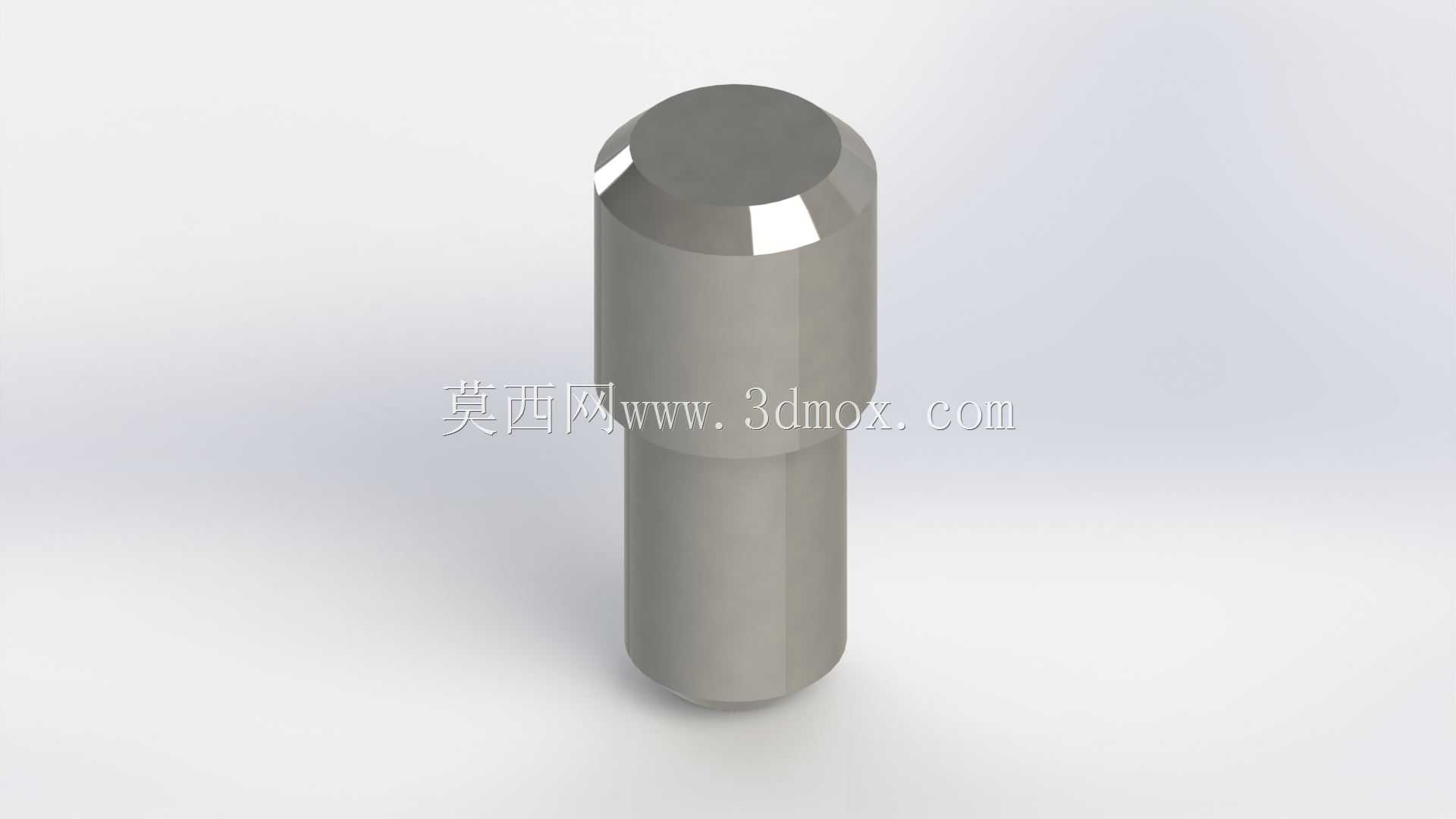

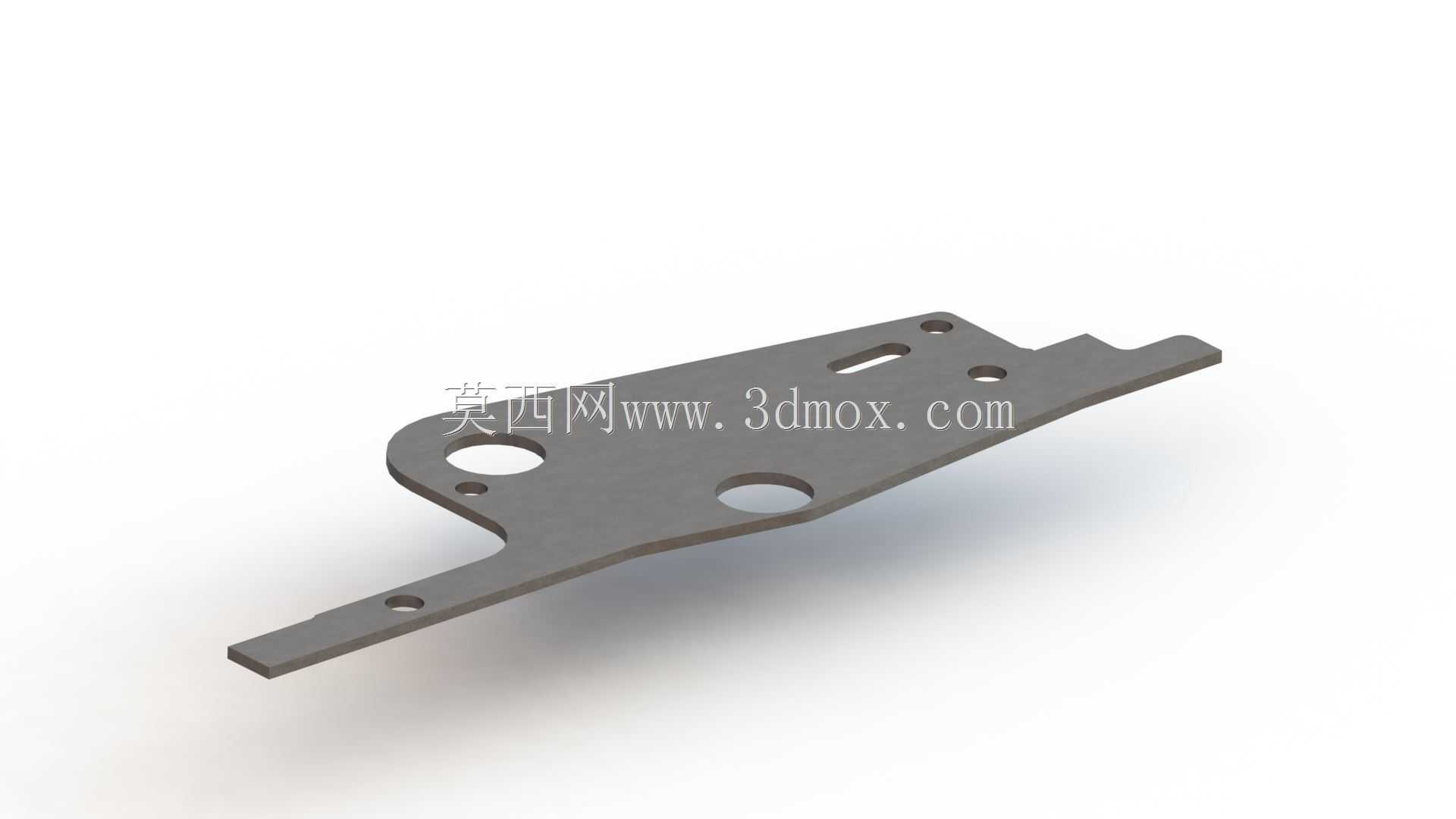

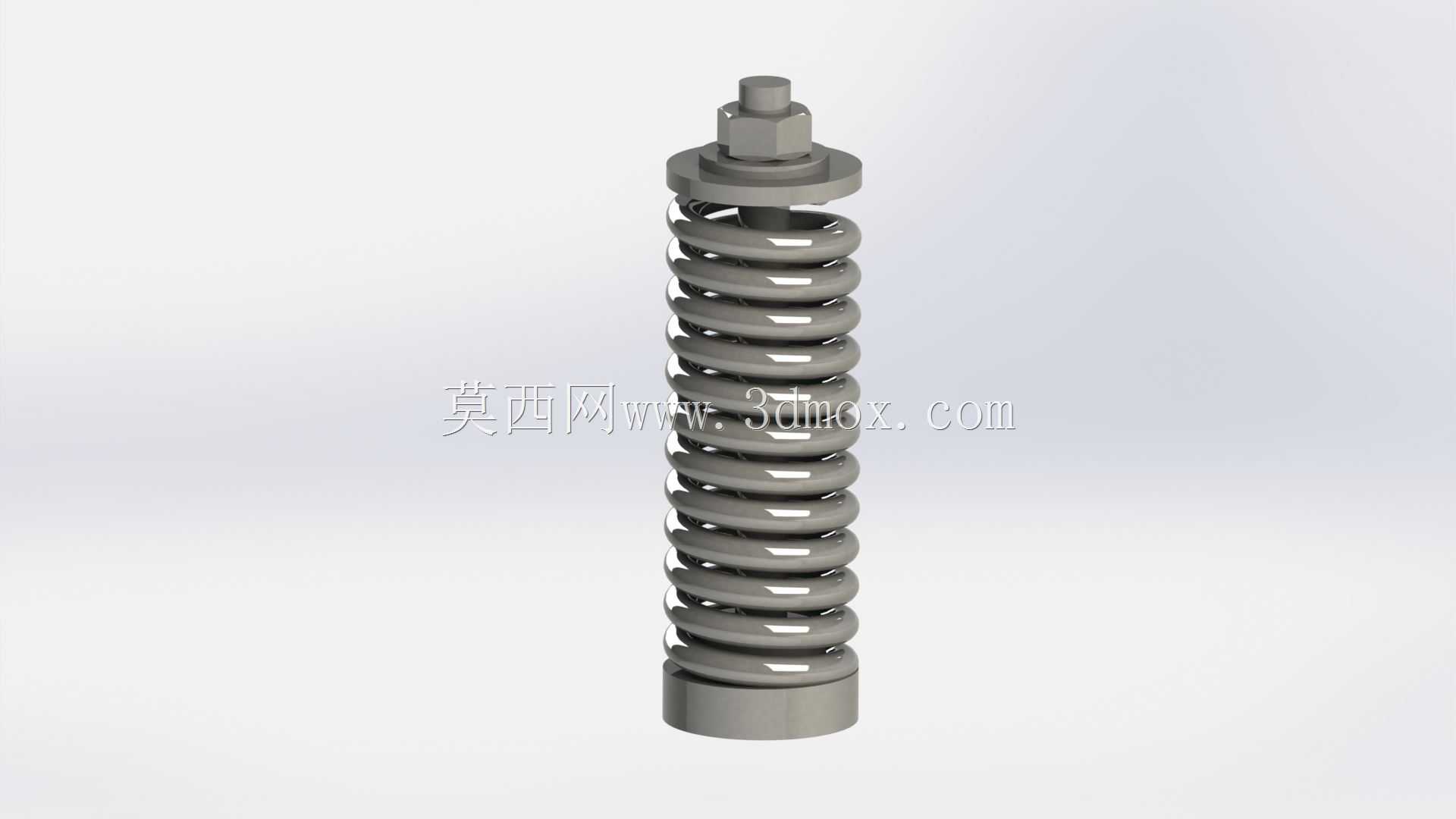

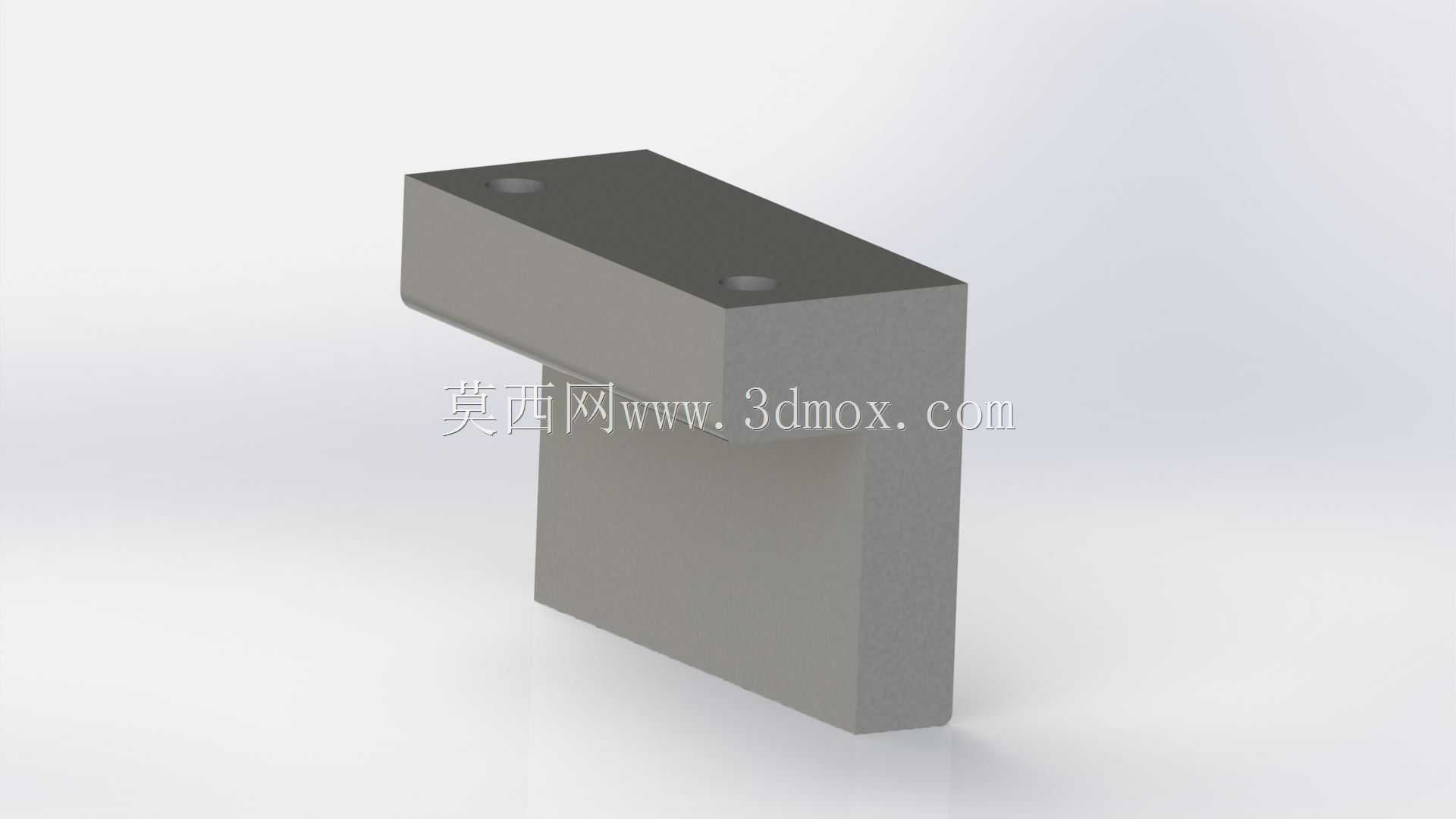

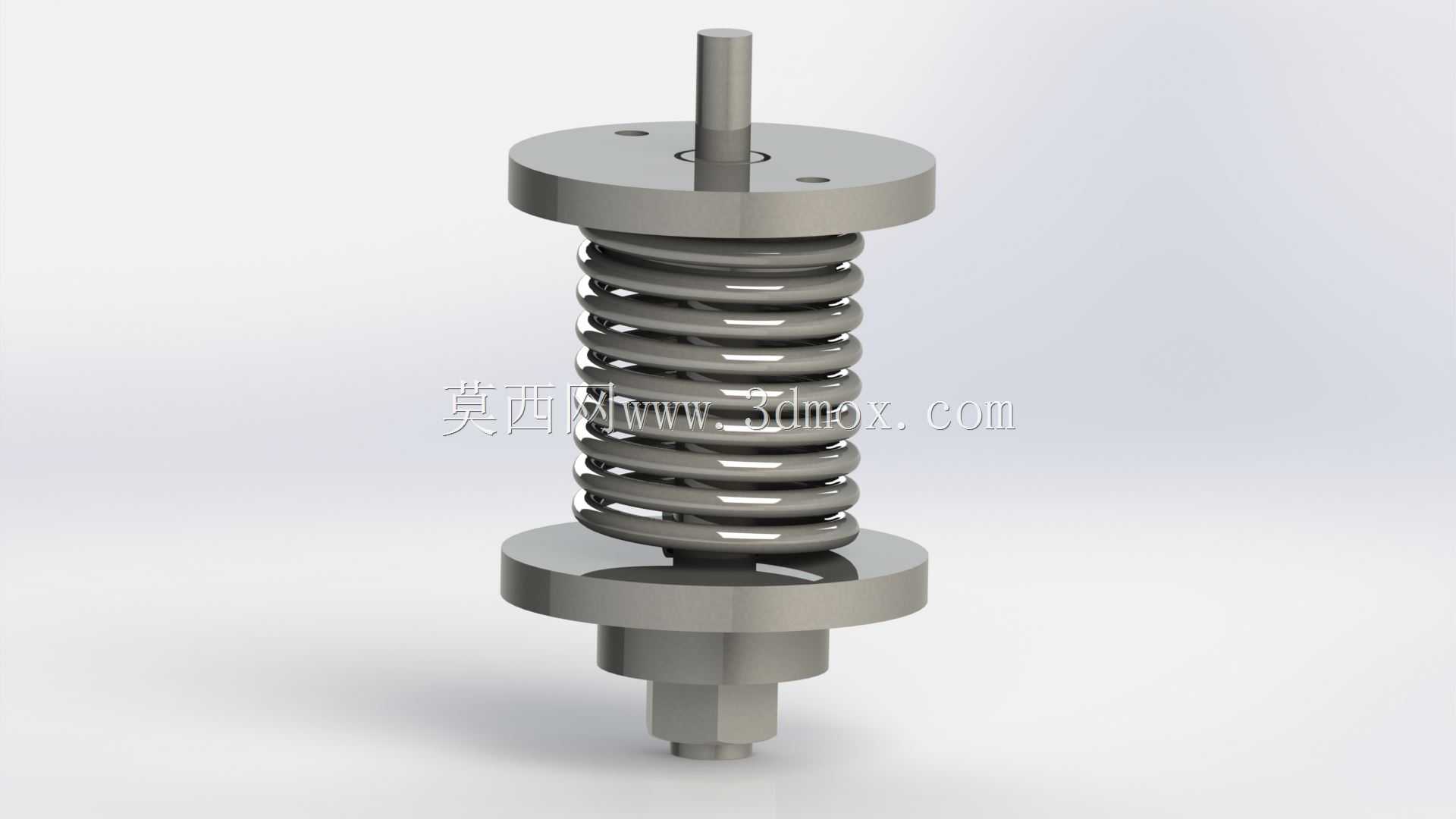

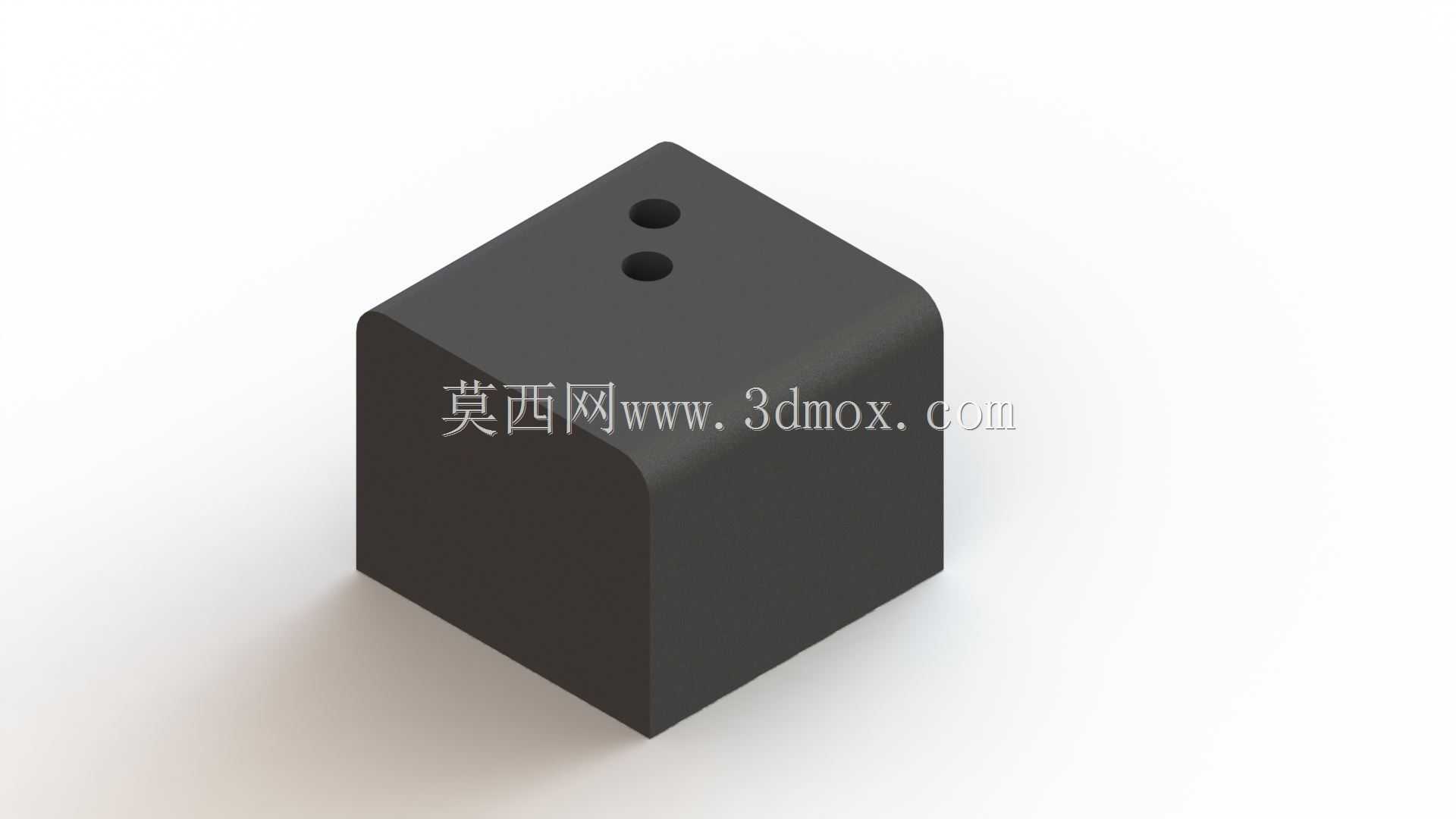

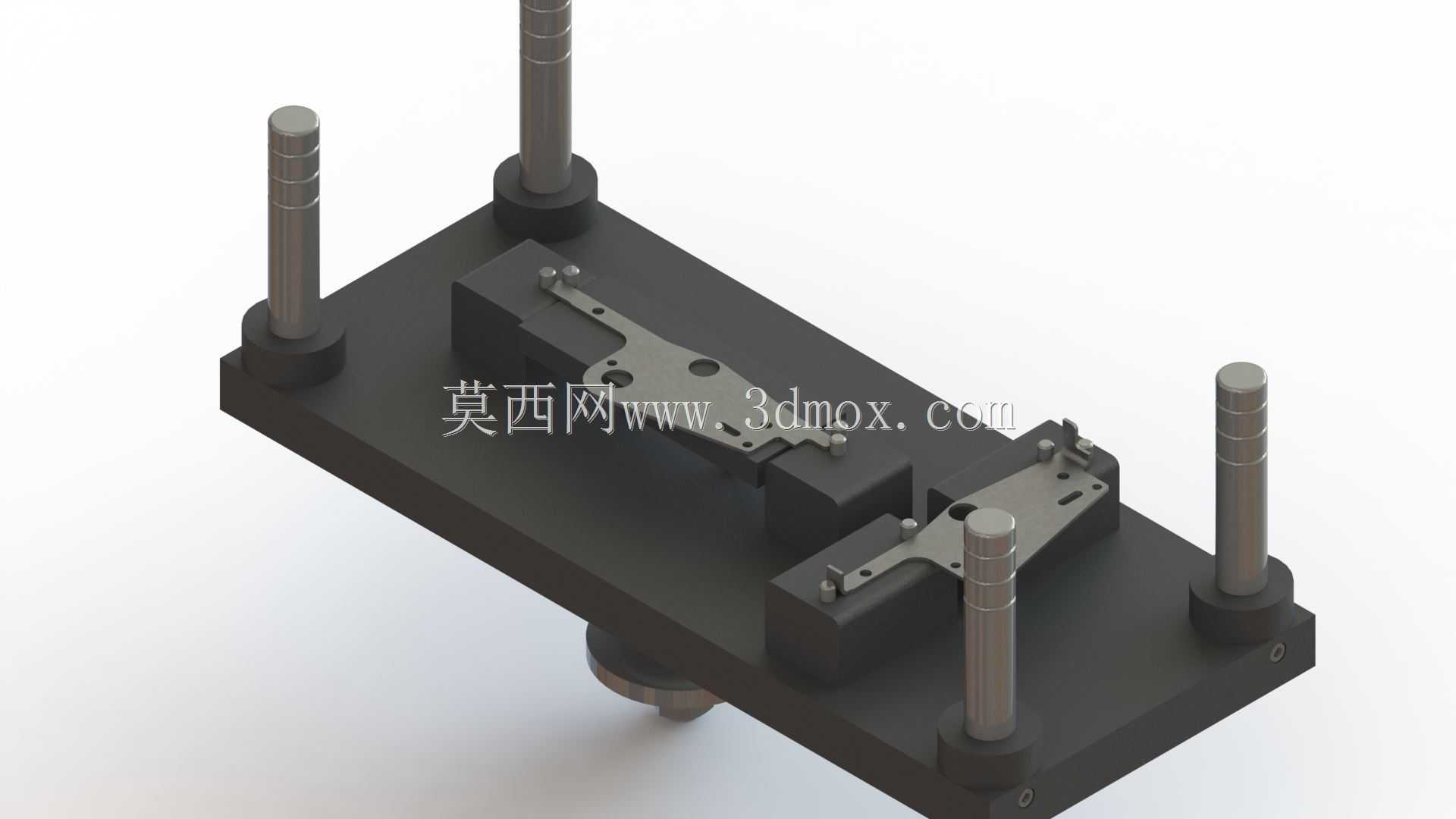

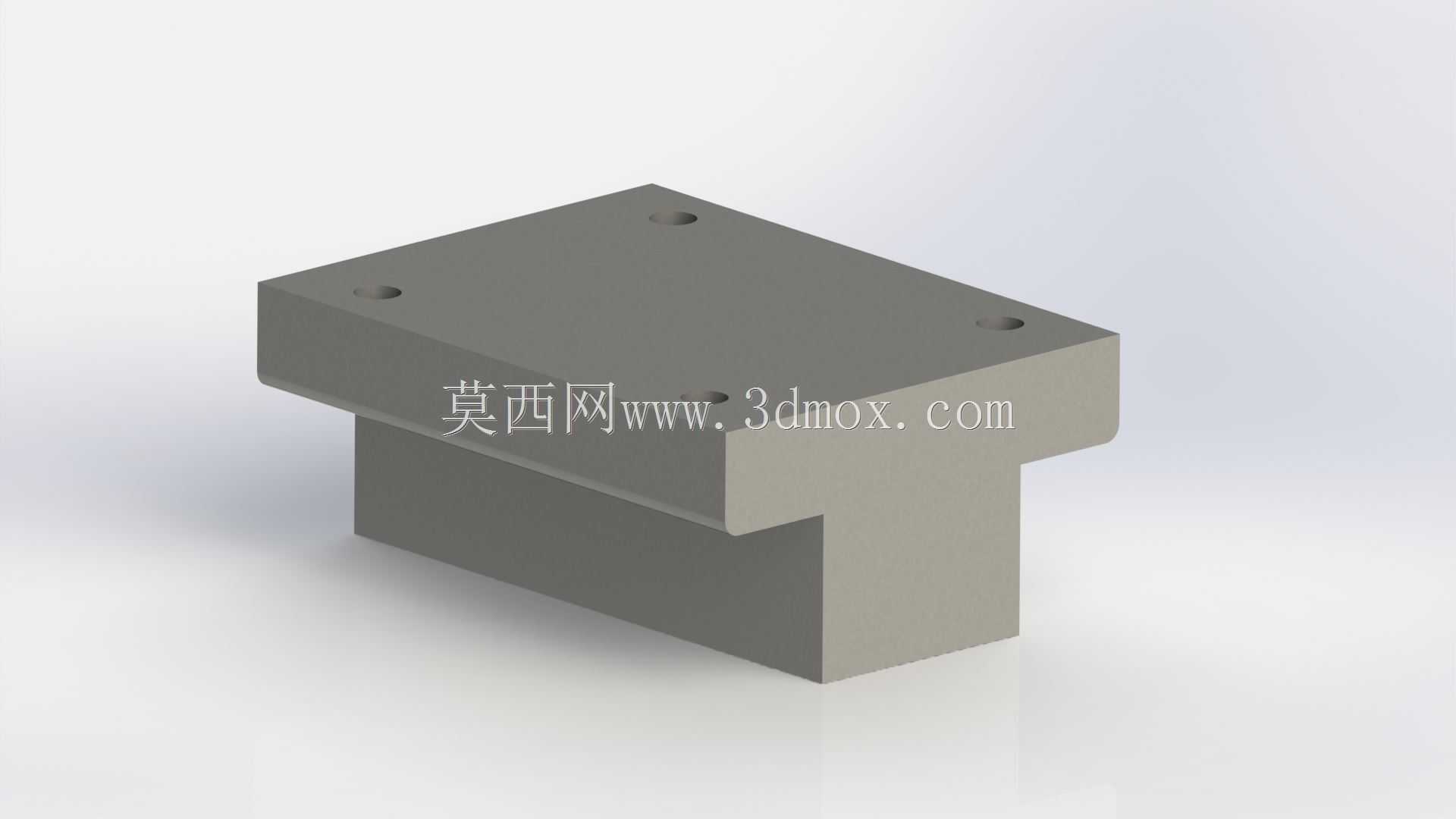

　　导柱的安装位置避开了板材送料的操作空间，作业人员上下料时不会与导向结构发生干涉。上模部分集成了成型冲头与压料结构，冲头的成型圆角经过淬火处理，硬度达到HRC55-60，避免长期弯折板材过程中出现圆角磨损导致的零件弯折处出现拉伤、裂纹缺陷；压料结构内置矩形螺旋压缩弹簧，合模初始阶段压料板会先将待加工板材牢牢压紧在下模型面上，待板材完全定位锁止后，冲头才开始接触板材完成弯折动作，从根源上避免弯折过程中板材出现窜动、偏移，保证弯折角度与位置度符合零件图纸要求。下模部分设置了与零件轮廓匹配的定位挡块，待加工的平板毛坯只需靠紧定位挡块即可完成装夹定位，不需要额外的划线、找正步骤，普通操作工人经过简单培训即可完成上下料作业，

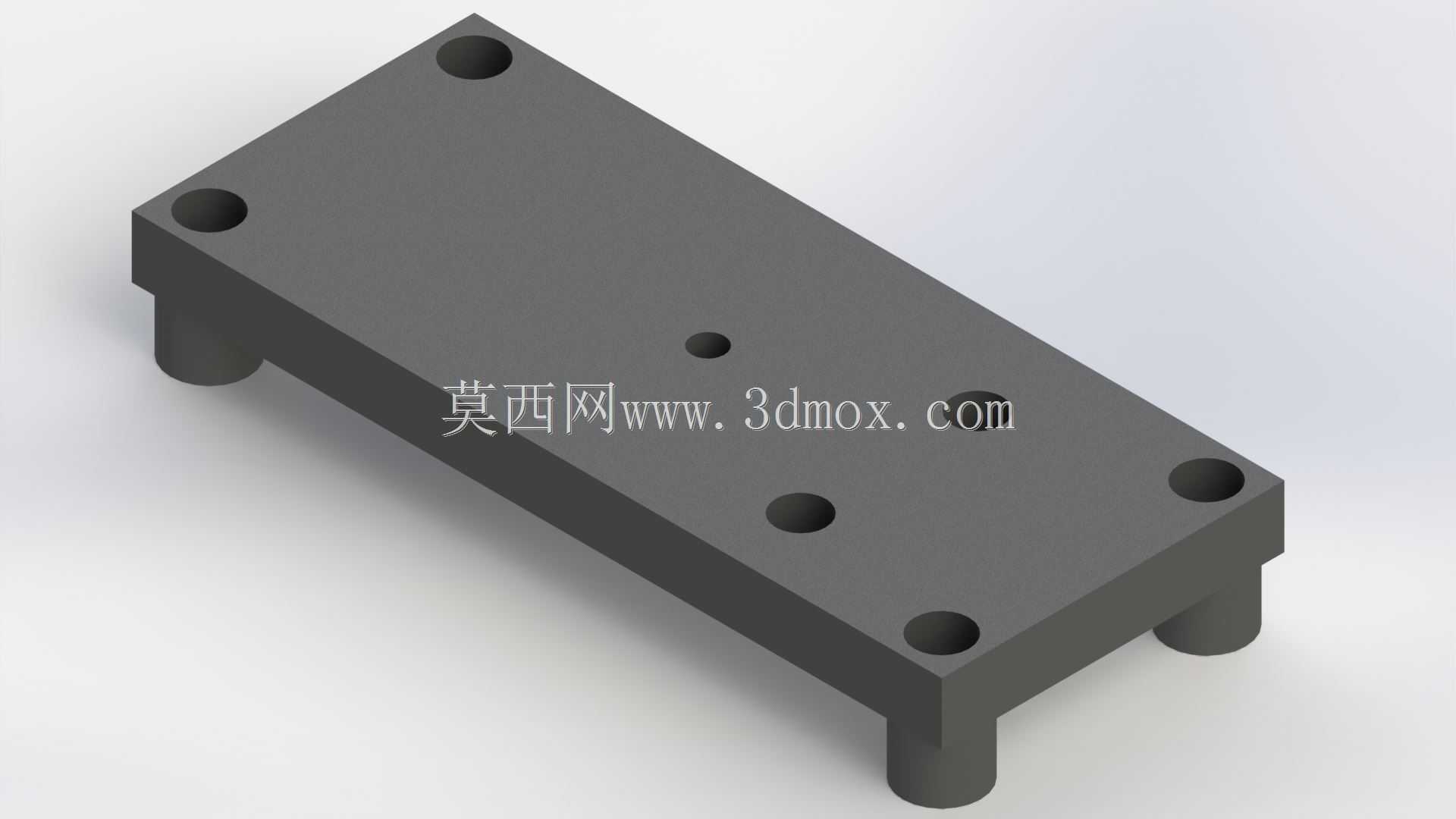

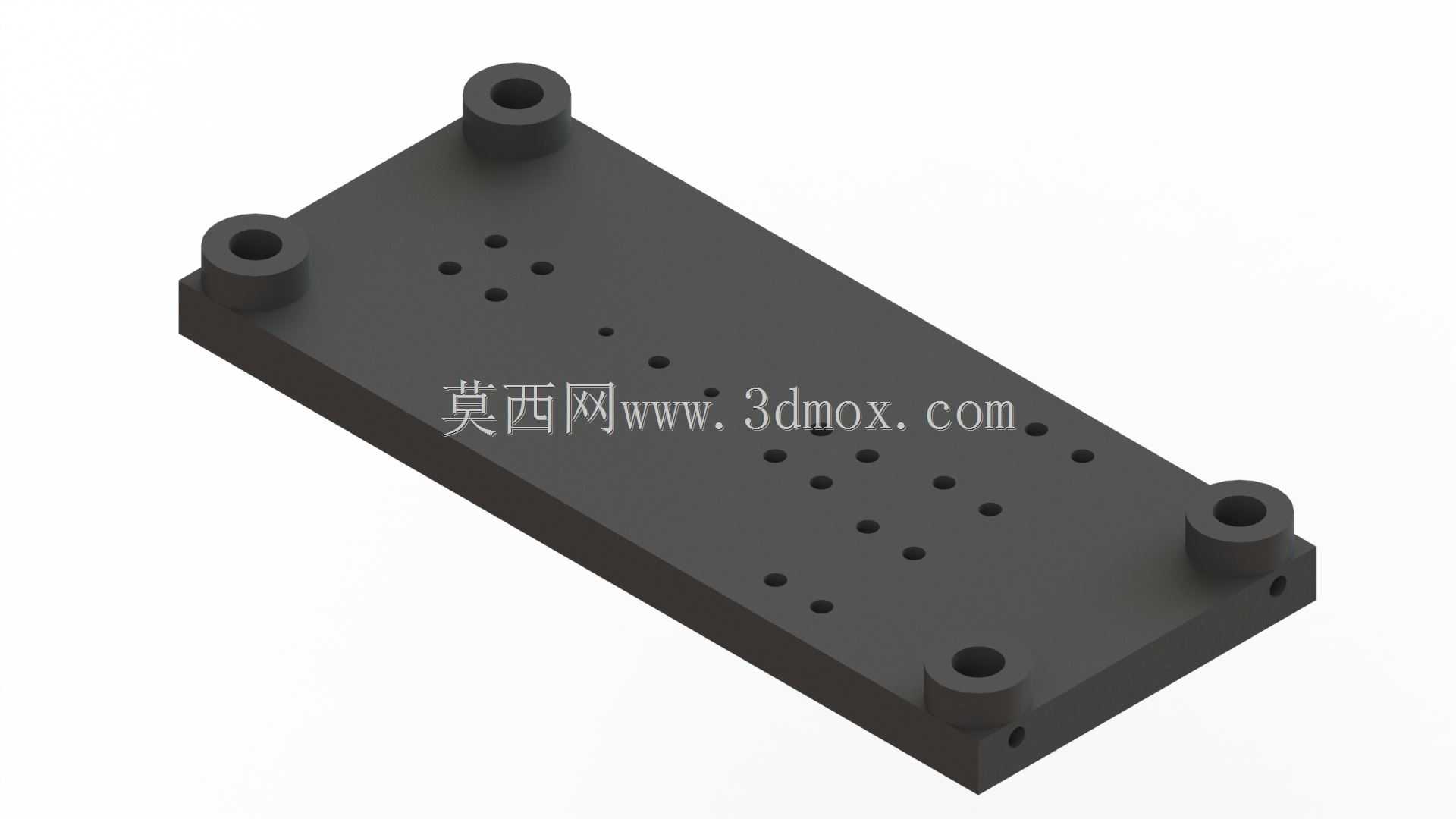

　　降低对操作人员的技能要求。模座上的四个安装沉孔采用标准压力机台面孔位尺寸设计，能够直接适配市面常见的10吨-25吨开式压力机的安装接口，不需要额外加工过渡转接板，安装时只需将模座吊装至压力机工作台面，穿入T型螺栓紧固即可完成装夹，安装边界适配常规小吨位压力机的闭合高度参数，不需要对压力机进行额外改造。在实际生产场景中，这类专用弯曲工装的成型稳定性远高于通用折弯机的单次调机加工，针对座椅支架这类有严格弯折角度、形位公差要求的结构件，能够将弯折角度的公差控制在±0.5°以内，弯折位置的直线度控制在0.1mm/m范围内，完全满足汽车零部件的装配精度要求。设计过程中针对金属板材的回弹特性做了预先补偿，

　　冲头的成型角度并非直接按照零件图纸的最终角度加工，而是根据选用板材的材质、厚度参数，通过回弹试验数据预留了对应的回弹补偿角，保证开模后零件的最终角度刚好落在图纸要求的公差带范围内，不需要后续额外的校形工序。模座的边角位置都做了R5的倒角处理，避免安装、搬运过程中尖锐边角划伤操作人员，同时模座表面做了发黑处理，提升工装的防锈能力，在车间非恒温的存放环境下也不会轻易出现锈蚀，延长工装的使用寿命。导套位置设计了防尘密封结构，避免车间内的金属碎屑、粉尘进入导柱导套的配合面，防止导向结构出现过早磨损，日常维护只需定期在导柱表面涂抹少量润滑脂即可，维护成本极低。整套工装的结构紧凑，没有多余的冗余结构，整体重量控制在小吨位起重设备的吊装范围内，车间内转序、换模时不需要动用大型起重设备，两名操作人员配合手动液压叉车即可完成换模作业，适配多品种小批量生产模式下的快速换模需求。在成型作业过程中，工装的受力路径经过优化，冲压力直接通过模座的加强筋传递到压力机台面，不会出现局部应力集中导致的模座开裂问题，经过上万次冲压作业后结构依然能够保持初始精度，适合零部件开发阶段的样件试制以及小批量量产阶段的工序加工。
