Steznjak10型C型螺旋夹紧工装结构

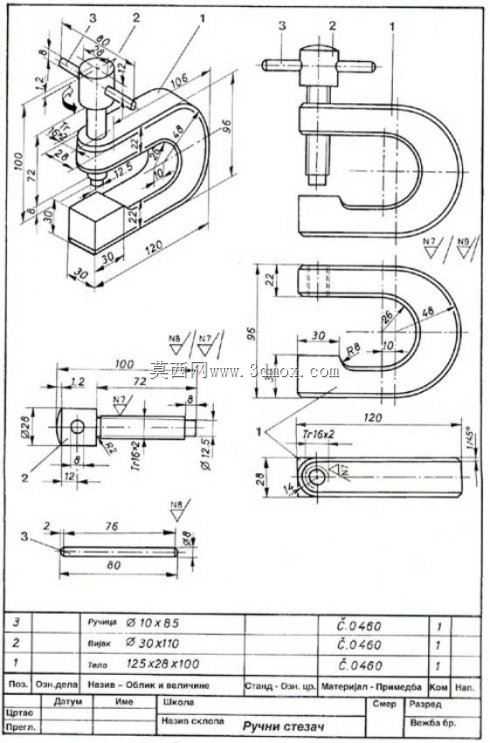

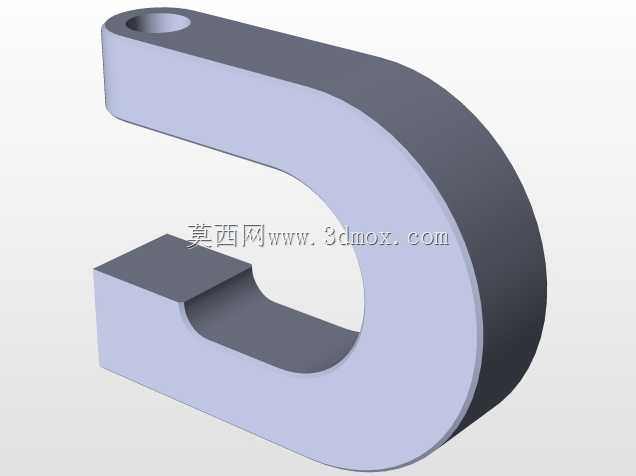

　　在中小批量零件的铣削、钻孔、划线工序里，这类C型螺旋夹紧结构是车间工位上最常见的手动装夹器具，不同于液压、气动夹具需要配套动力源，它完全依靠手动操作就能完成工件的压紧固定，在没有压缩气源、液压站的维修工位、外协加工临时工位，或是单件试制的钳工台上，这类夹具的适配性远高于动力夹具，不会因为配套设施缺失无法使用。从结构组成来看，整个夹具体采用整体C型弯臂作为承载主体，弯臂的开口深度决定了可装夹工件的最大纵深，从图纸标注的尺寸来看，开口水平方向纵深达到120mm，垂直方向开口高度86mm，这个尺寸边界可以覆盖绝大多数小型机加工零件、钣金件、型材件的装夹需求，不管是台钻上钻薄板的孔，还是铣床上加工小零件的侧面，或是钳工划线时固定毛坯，

　　都能在这个尺寸范围内找到适配的装夹位置。弯臂底部的承压台做了30mm宽的平面处理，和工件接触的位置没有做尖锐棱边，避免装夹时在工件表面压出较深的压痕，对于表面质量要求较高的有色金属零件，也可以在承压面和压头位置垫铜皮进一步防护，不会因为接触应力集中损伤工件已加工表面。顶部的螺旋压紧组件是整个夹具的核心施力部分，螺杆采用Tr16×2的梯形螺纹，这种螺纹的牙型强度高，传动效率适中，手动旋转压杆的时候可以平稳传递压紧力，不会像普通三角螺纹那样容易出现滑牙、施力不均的问题，螺杆下端的压头做了可回转设计，压紧工件的时候压头可以随工件表面角度轻微自适应调整，保证压紧面和工件表面完全贴合，不会因为压头倾斜出现点接触导致工件装夹变形，

　　或是压紧过程中工件移位。压杆部分采用穿销式结构，两根直径10mm的压杆穿在螺杆顶部的通孔里，操作时可以根据需要的压紧力大小，选择单手转动或是双手加力，对于需要较大夹紧力的钢件加工，也可以套加力管延长力臂，获得更大的压紧扭矩，不过要注意梯形螺纹的承载上限，避免过度施力导致螺杆变形或是弯臂开口处出现塑性形变。从设计思路上看，整个结构没有多余的复杂零件，全部零件都可以采用普通棒料、钢板通过常规机加工完成，弯臂部分如果是小批量制作可以采用45号钢钢板铣削成型后调质处理，保证弯臂的强度和韧性，避免长期使用后开口处出现张开变形；螺杆部分采用40Cr调质后表面淬火，提高螺纹的耐磨性和压头的使用寿命，整套夹具的零件数量少，维护也很简单，

　　螺杆定期涂抹润滑脂就能保证转动顺畅，出现压头磨损、螺杆滑牙的情况只需要更换对应零件即可，不需要整体报废。在实际使用场景里，这类夹具除了直接固定在工作台面上装夹工件，也可以配合角度平口钳、回转工作台使用，完成斜面、斜孔的加工装夹，甚至在设备维修、部件组装的时候，也可以用来临时压紧两个需要粘接、铆接的零件，适用场景不局限于机加工工位。需要注意的是，这类手动螺旋夹具的夹紧力和操作人员的施力大小直接相关，装夹完成后要检查工件是否有移位，对于重切削加工场景，要适当加大压紧力，同时在工件侧面加装挡块，避免切削力过大导致工件飞出；弯臂的受力集中在开口的拐角位置，使用过程中要定期检查拐角处是否有裂纹出现，尤其是长期满负荷使用的夹具，避免疲劳断裂引发安全事故。图纸里标注的各个形位公差也充分考虑了实际使用需求，压杆和螺杆的配合孔、螺杆和弯臂顶部的螺纹孔都做了同轴度要求，保证螺杆上下运动的时候不会出现卡滞，承压台平面和压头底面的平行度要求，也保证了压紧时工件受力均匀，不会出现压偏的情况。
