DMU50五轴加工中心配套后处理器结构方案

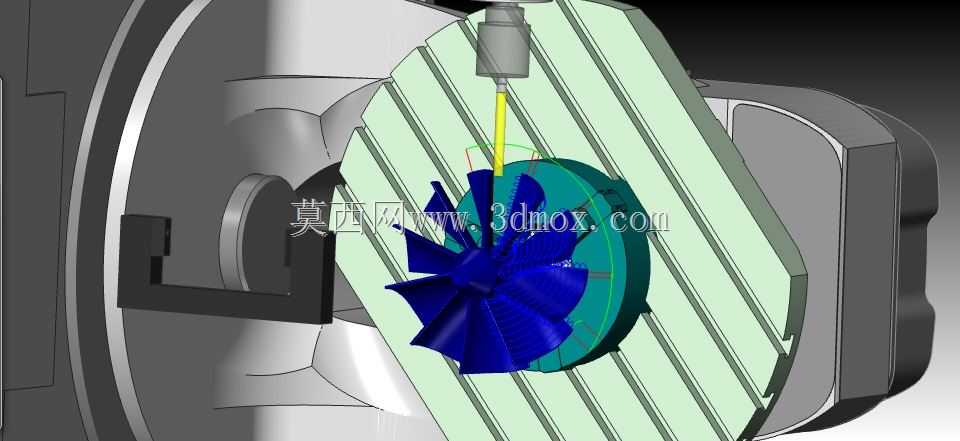

　　这套结构方案围绕德玛吉DMU50五轴加工中心搭配Sinumerik 840D数控系统的Solidcam后处理应用搭建，核心覆盖航空航天叶轮类零件的五轴联动加工仿真场景。在实际车间生产中，这类配置的五轴设备主要承担复杂曲面零件、高精度回转类结构件的精加工任务，尤其是整体式离心叶轮、叶盘类零件，对刀轴矢量控制、机床各轴运动限位匹配要求极高，后处理器的结构逻辑直接决定了生成的NC代码能否规避超程、撞机风险，保障加工过程的稳定性。从设计思路来看，整个方案先还原了DMU50机床的实际运动结构，包括摆动主轴头的回转行程、C轴转台的旋转边界、各轴的硬限位与软限位参数，完全匹配设备出厂时的运动轴配置逻辑，没有做理想化的参数简化，

　　确保仿真环境和现场实际设备的运动特性完全一致。针对叶轮加工的典型工况，方案里重点校准了刀轴在五轴联动时的角度输出逻辑，匹配Sinumerik 840D系统的RTCP功能指令格式，避免后处理生成的代码出现坐标偏移、角度换算错误的问题，同时针对刀具长度补偿、半径补偿的输出格式做了适配，确保现场操作人员可以直接调用刀补参数，不需要手动修改NC代码。在安装边界与尺寸匹配上，方案还原了设备工作台的实际装夹尺寸范围，包括转台的承载边界、夹具安装的螺孔位置分布、主轴端面到工作台面的最大最小距离，仿真过程中可以直接校验夹具、工件、刀具与机床护罩、主轴结构的干涉情况，尤其是加工叶轮流道深处的位置时，刀杆与叶片、夹具的碰撞风险可以提前在仿真环节排查，

　　减少现场试切的材料浪费与设备损耗。实际应用中，这类后处理方案还覆盖了不同加工策略的代码适配，包括粗加工时的开粗刀路、半精加工的余量均匀化刀路、精加工的曲面贴合刀路，都能按照机床的运动特性优化轴的运动路径，避免出现A轴或者C轴的大角度急回动作，减少加工过程中的冲击，提升零件表面加工质量。针对车间常见的刀具装夹场景，方案里也预留了不同长度刀杆、不同直径刀具的参数适配接口，不需要重新调整后处理核心逻辑，只需要匹配对应的刀具参数就能生成合规的加工代码，同时适配设备的冷却指令、主轴转速档位、换刀逻辑的输出格式，和现场实际操作流程完全匹配，减少操作人员的代码核对工作量。从结构细节来看，方案里的机床运动模型完全按照实际设备的结构比例搭建，

　　包括主轴头的外形轮廓、转台的结构形状、护罩的运动边界，仿真过程中的干涉检查精度可以达到0.01mm级别，完全满足高精度零件加工的仿真校验需求，避免出现仿真无问题但实际加工撞机的情况。针对Sinumerik 840D系统的特殊指令格式，方案里也做了专门的适配，包括圆弧插补的输出格式、旋转轴的角度输出范围、子程序调用的指令格式，都和系统的默认参数匹配，生成的代码不需要做二次修改就可以直接传入机床运行，大幅提升编程到加工的流转效率。在叶轮加工的专项适配中，方案重点优化了近叶片根部加工时的刀轴角度控制，避免刀杆与相邻叶片发生刮蹭，同时控制摆动轴的运动速度，保证小角度摆动时的加工平稳性，减少叶片根部的接刀痕迹，提升零件的气动性能。整套方案的逻辑完全贴合现场加工的实际需求，没有冗余的功能设置，所有参数校准都围绕DMU50设备的实际特性展开，既可以作为编程人员生成加工代码的后处理工具，也可以作为新员工熟悉五轴设备运动逻辑、学习五轴加工编程的参考模型，帮助技术人员快速掌握这类设备的编程要点，减少试错成本。
