Hurco VMX五轴加工中心北川配置结构

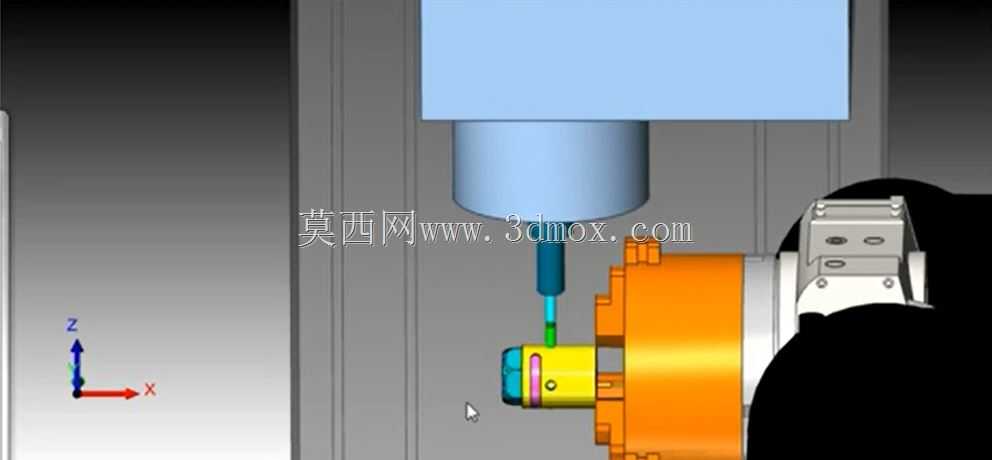

　　这套三维结构还原的是配置北川转台的Hurco VMX系列WinMax系统五轴加工中心，在精密模具、航空结构件、复杂医疗零件加工场景中，这类五轴设备的应用占比逐年提升，相比传统三轴机床，它能通过一次装夹完成多面体联动加工，减少多次装夹带来的定位误差，尤其适合带空间斜孔、复杂曲面、多方位凸台结构的零件加工。从结构设计逻辑来看，整套模型完整还原了主轴单元、回转工作台、床身立柱的相对位置关系，主轴采用立式布局，Z向行程覆盖常规中小型零件的加工深度需求，X/Y轴的导轨安装面与床身的结合位置做了刚性强化结构，实际加工中能承受大进给切削带来的振动载荷，避免切削振纹影响零件表面质量。配套的北川五轴转台采用摇篮式结构设计，回转轴线与X轴平行，

　　摆动轴线与Y轴平行，两个回转轴的传动间隙在结构设计时预留了锁紧机构安装位，实际设备运行时，重切削工况下转台锁紧能提供足够的夹持刚性，避免回转轴受切削力偏移。模型中还原的刀具与主轴的连接接口采用通用CAT/BT类刀柄适配结构，主轴端面的打刀缸安装位、冷却管路排布都做了细节还原，实际生产中，内冷通道从主轴中心穿过，能直接将高压切削液输送到切削刃位置，带走切削热量同时冲排切屑，避免深孔、型腔加工时切屑堆积刮伤已加工表面。从安装边界来看，整套设备的占地尺寸匹配中小型机加工车间的布局需求，机床正面的操作门开合范围、侧面的电气柜安装空间、后部的排屑机预留位都在模型中做了准确还原，车间做布局规划时，可以直接参考模型的外形尺寸预留设备间距、

　　物流通道，避免后期设备进场时出现空间干涉。后处理器的配套结构逻辑也在模型关联内容中做了对应，实际加工编程时，五轴联动的刀轴矢量需要通过匹配的后处理转换成设备可识别的WinMax系统代码，模型中各轴的运动方向、行程限位位置都和实际设备参数一致，能直接用于后处理调试时的运动仿真验证，避免编程时出现超程、轴干涉的问题。在日常工艺选型阶段，这类结构模型能帮助工艺人员快速判断设备的加工可达性，比如针对带倒扣的航空结构件，通过模型模拟主轴摆角、转台回转的组合运动，就能提前验证刀具是否能到达加工位置，无需等到实际设备上试切才发现干涉问题，大幅缩短工艺准备周期。设备的防护结构设计也在模型中有所体现，主轴周围的防溅挡板、转台周边的切屑导流斜面，

　　都贴合实际湿式加工的使用需求，切削液带着切屑落到导流斜面后能顺利汇入排屑机，不会在机床内部堆积造成清洁负担。另外，模型中Z轴的配重块安装位置、导轨滑块的排布数量都和实际量产设备一致，Z轴上下运动时配重块能平衡主轴箱重量，降低伺服电机的负载，提升Z轴运动的响应速度，在曲面高速精加工时能保证进给速度稳定，避免出现进给停顿造成的表面刀痕。针对多品种小批量的加工场景，这类五轴设备的转台快换接口结构也在模型中做了还原，更换不同规格的夹具时，能通过定位销快速完成夹具装夹找正，减少夹具切换的辅助时间，提升设备的实际稼动率。
