这类带单侧开口槽、中心带通孔的圆柱基座构件,在工业传感检测、工装定位、小型传动模组的装配场景中应用十分广泛,很多自动化产线的工位定位、传感器安装固定、小型执行件的支撑环节都会用到同结构的零件。从实际使用场景来看,这类零件常作为安装转接基座使用,中心的通孔既可以作为穿线通道走传感信号线,也可以作为定位销孔或者转轴的配合孔,适配不同直径的紧固件或者轴类零件穿装,单侧开设的通槽则是为了实现快速装夹或者间隙避让,比如在需要快速调整安装位置的工位上,松开紧固件后可以沿着槽的方向微调基座位置,不需要完全拆下螺栓就能完成位置校准,大幅缩减产线调试的停机时间。

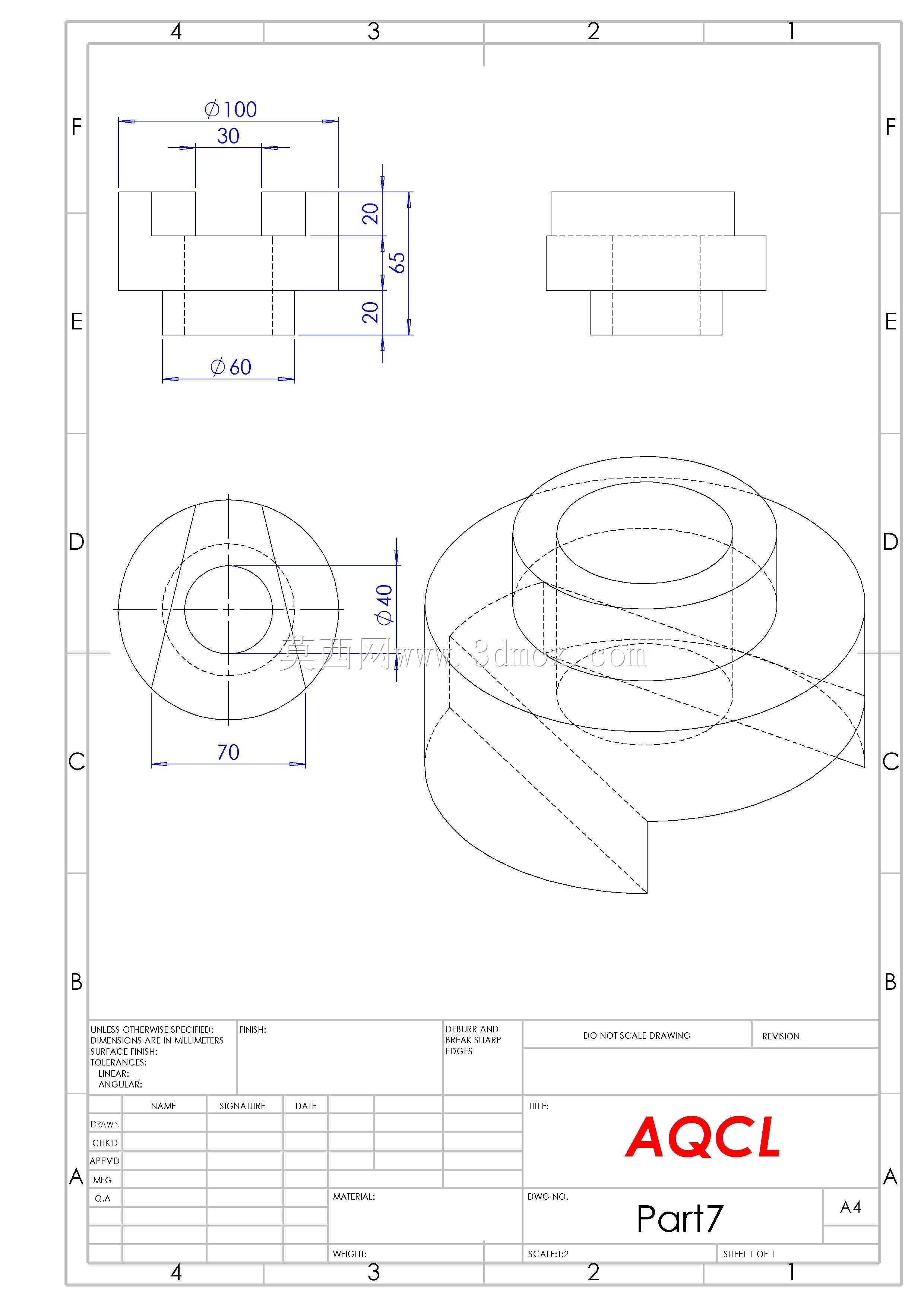

从设计思路层面拆解这个构件的结构,整体采用同轴圆柱的主体构型,底部做了小直径的凸台结构,这个凸台的作用是嵌入安装面板的预制沉孔内,实现安装时的径向定位,避免装配过程中基座出现偏移,保证中心孔的同轴度符合装配要求。主体圆柱上开设的开口槽是径向贯通的,槽的两个侧壁做了平行度公差约束,槽宽的尺寸公差控制在合理的间隙配合范围内,既可以作为卡接结构卡在对应的安装导轨或者定位凸台上,也可以作为锁紧结构,当中心孔穿入轴类零件时,拧紧槽侧的锁紧螺钉就能让槽产生微变形,抱紧中心孔内的轴件,实现无键连接的周向固定,这种固定方式不会在轴上加工键槽,不会削弱轴的结构强度,适合小扭矩、需要频繁调整轴向位置的传动场景。
在外形尺寸与安装边界的设计考量上,这类基座的外径尺寸需要匹配安装空间的预留范围,主体圆柱的高度要满足安装后上方搭载的零件不会和周边结构产生干涉,底部凸台的高度要和安装面板的厚度适配,保证凸台嵌入后面板和基座底面完全贴合,不会出现安装倾斜的问题。中心通孔的直径要根据穿装的零件尺寸确定,比如作为传感器安装座时,通孔直径要比传感器的外径大0.1到0.2毫米,方便传感器穿入调整,同时预留点胶固定的间隙;作为转轴支撑座时,通孔的公差要按照滑动配合或者过渡配合的要求加工,保证转轴转动顺畅不会出现卡滞。开口槽的宽度和深度需要经过强度校核,槽深过大会导致基座的结构刚性不足,锁紧时容易出现断裂,槽深过小则会导致锁紧变形量不足,无法提供足够的抱紧力,实际设计中通常会把槽的深度控制在主体圆柱壁厚的三分之二左右,既保证足够的变形量,又不会让基座的整体刚性下降太多。
从实际加工和装配的角度来看,这类零件的结构没有复杂的曲面,常规的车削、铣削工序就能完成加工,车削工序先加工出整体的圆柱外形、中心通孔和底部凸台,保证各圆柱面的同轴度,之后再通过铣削工序加工单侧的开口槽,槽的侧壁和底面要保证垂直度,避免装夹时出现受力不均的问题。零件的边角位置都做了小尺寸的倒角处理,既可以去除加工产生的毛刺,避免装配时划伤操作人员,也能让零件在嵌入安装孔时起到导向作用,提升装配效率。在表面处理上,根据使用场景的不同可以选择氧化、镀锌或者发黑处理,提升零件的防锈能力,在潮湿或者有腐蚀介质的工业场景中使用时,还可以选择不锈钢材质加工,保证零件的使用寿命。这类结构的零件虽然构型简单,但是在很多工业设备的细节装配环节起到关键的连接、定位、支撑作用,设计时需要结合实际的安装空间、受力情况、装配需求调整各部分的尺寸参数,不能直接照搬通用尺寸,否则很容易出现安装干涉、固定不牢、强度不足等实际使用问题。
