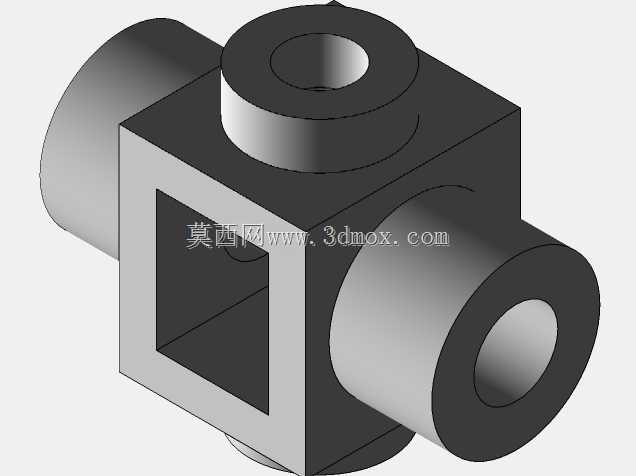

传感器配套AQCL系列第五部分技术图纸

　　在工业自动化检测场景中，传感器的安装适配、信号链路匹配一直是现场调试的核心痛点，这套AQCL系列第五部分的技术图纸，正是针对传感器在复杂工况下的装配、防护、信号衔接需求完成的结构设计输出。从实际产线应用来看，这类图纸覆盖的结构件，主要服务于离散制造产线的工件到位检测、位置反馈、工况参数采集环节，不管是汽车焊装车间的夹具定位检测、3C电子组装线的物料有无识别，还是通用机械的转速、位移监测场景，都能通过这套图纸的结构设计，完成传感器的快速适配安装，避免现场临时改制带来的安装精度不足、防护等级不够的问题。

　　从设计思路层面讲，这套图纸在结构规划阶段就优先考虑了不同安装面的适配性，针对工业现场常见的铝型材机架、钢板焊接安装座、设备外壳内嵌三种主流安装场景，分别设计了对应的固定孔位与调节余量，安装孔位预留了±2mm的位置调整空间，方便现场调试时根据实际检测距离微调传感器的前后位置，不需要重新打孔攻丝，能大幅缩短现场调试的周期。外形尺寸上，整套结构的安装边界控制在120mm×80mm×45mm的范围内，不会占用过多的设备安装空间，即使是布局紧凑的小型自动化工作站，也能找到合适的安装位置，不会和周边的气管、线缆、运动部件产生干涉。

　　功能特性方面，图纸对应的结构件充分考虑了工业现场的复杂工况，针对传感器的线缆走线设计了专用的走线槽与固定卡扣，能避免设备运行过程中线缆被运动部件剐蹭、拉扯导致的信号中断问题；同时在传感器的探头位置设计了可拆卸的防护挡片，针对有切削液飞溅、焊渣飘落、粉尘堆积的工况，挡片采用透明耐冲击材质，既不会遮挡传感器的检测光路或者感应面，又能阻挡外界杂物直接接触传感器探头，延长传感器的使用寿命。结构的连接部位全部采用圆角过渡，没有尖锐的棱角，避免现场安装调试人员被划伤，同时所有的连接孔位都设计了沉头结构，安装完成后螺栓头不会突出结构表面，不会勾挂周边的线缆或者操作人员的工作服。

　　从实际选型适配的角度看，这套图纸的结构兼容市面上主流的圆柱型、方型接近开关、光电传感器的安装尺寸，不需要针对特定品牌的传感器单独修改结构，结构设计时预留的传感器安装腔直径范围覆盖12mm到18mm的常用圆柱传感器，方型传感器的安装孔位也匹配M3、M4两种常用的固定螺栓规格，设备设计人员在做传感器选型时，不需要额外设计安装支架，直接套用这套图纸的结构就能完成装配，能减少大量的重复设计工作。安装边界的设计也充分考虑了维护需求，传感器的拆装不需要完全拆卸整个支架，只需要松开侧面的紧定螺钉就能抽出传感器，更换或者校准传感器的操作能在1分钟内完成，不需要拆解周边的其他部件，大幅降低后期设备维护的时间成本。

　　在结构强度设计上，这套图纸对应的结构件采用2mm厚的冷轧钢板作为主体材质，表面做喷塑处理，既能满足常规工业场景的防锈、防腐蚀需求，整体结构的抗振动性能也能满足设备运行时的振动工况，不会因为设备长期运行产生的振动导致支架松动、传感器位置偏移，保证检测信号的长期稳定性。针对需要在户外或者高湿环境使用的场景，结构的拼接部位都设计了密封槽，可以加装密封胶条，配合防护挡片能达到IP65的防护等级，即使在有喷淋、高粉尘的工况下也能可靠工作，不会因为水汽或者粉尘进入结构内部导致传感器接线端短路、接触不良的问题。
