带键槽直齿圆柱传动齿轮结构设计

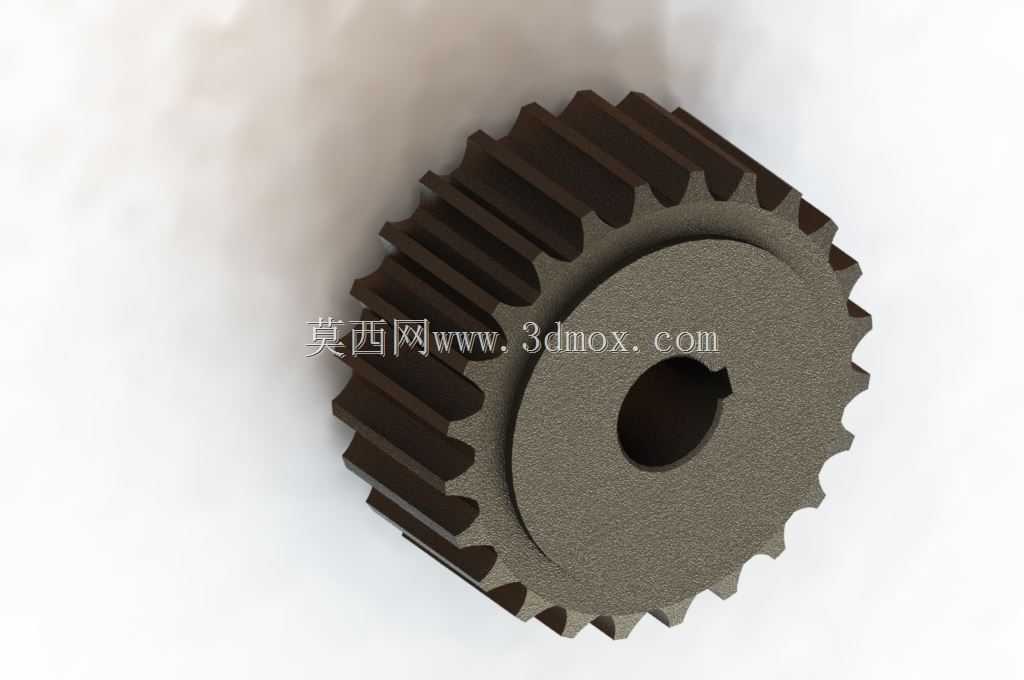

　　这款直齿圆柱齿轮是机械传动系统中应用极为广泛的基础动力传递构件，日常在轻工输送设备、小型机床进给机构、自动化生产线的动力分流单元、包装机械的辊筒驱动端都能见到同结构零件的身影，核心作用是在平行轴之间传递恒定转速比的旋转扭矩，相比斜齿轮它没有轴向分力，安装时不需要额外配置承受轴向载荷的推力轴承，支撑结构的设计复杂度更低，非常适合中低速、载荷平稳的传动工况。从结构细节来看，齿轮采用单辐板实心轮体结构，齿部为标准渐开线直齿廓，齿向与齿轮轴线完全平行，啮合过程中轮齿沿全齿宽同时进入和退出啮合，传动过程无轴向窜动的附加载荷，对安装支座的同轴度公差要求相比斜齿结构更宽松，现场装配调整的容错空间更大。中心孔为带单键槽的通孔设计，

　　键槽采用普通平键的标准槽型，装配时与对应传动轴上的键槽配合，通过平键的侧面挤压传递扭矩，相比过盈配合的连接方式，这种键连接结构拆装方便，后期维护更换时不需要专用拉马工具，只需要拆卸轴端挡圈就可以完成齿轮的更换，适配需要定期维护易损传动件的设备场景。轮缘与轮毂之间采用等厚辐板过渡，没有多余的减重孔设计，这种结构的轮体刚性更好，在承受短时冲击载荷时不容易出现辐板变形的问题，适合载荷存在小幅波动的传动工位，比如小型输送机的主动轮端，遇到物料卡滞的瞬时过载时，轮体本身的结构强度可以承受短时峰值扭矩，避免轮齿断裂或者辐板开裂的失效问题。设计这类齿轮时，首先要匹配传动系统的模数与齿数参数，确保啮合的配对齿轮中心距符合设备的整体安装空间要求，

　　齿顶圆、齿根圆的尺寸公差需要控制在合理范围，避免啮合时出现齿顶干涉或者侧隙过大导致的传动冲击、回转空程问题。中心孔的尺寸需要与适配的传动轴直径匹配，键槽的宽度、深度公差要符合平键连接的标准要求，既要保证键装入后不会出现松旷，也要避免键槽过紧导致装配时需要强行敲击损伤轴和孔的配合面。齿轮的轴向安装尺寸需要考虑轴上的定位空间，轮毂的长度要略大于配合轴段的长度，保证轴端挡圈或者锁紧螺母可以可靠压紧齿轮端面，避免运转过程中齿轮出现轴向窜动，导致轮齿啮合宽度不足，出现偏载磨损的问题。实际选型应用时，要注意这类直齿轮的适用线速度范围，通常线速度不超过6m/s的工况下可以稳定运行，如果线速度过高，直齿轮啮合时的冲击和噪声会明显增大，

　　齿面磨损速度也会加快，这种情况下就需要考虑改用斜齿结构或者增加齿面硬化处理。日常维护中，这类齿轮的失效形式主要集中在齿面磨损、齿面点蚀和键槽挤压变形，开式传动场景下需要定期补充润滑脂，避免金属碎屑进入啮合面加剧磨粒磨损，闭式传动箱体内则要注意润滑油的清洁度，定期更换润滑油同时清理箱体内的磨损杂质，延长齿轮的使用寿命。安装时要保证两啮合轴的平行度公差，避免出现轮齿一端接触的偏载问题，偏载会导致局部齿面载荷过大，短时间内就会出现齿端崩裂的失效情况，装配完成后可以通过压铅丝的方式测量齿侧间隙，确保侧隙在标准范围内，既不会因为侧隙过小出现运转卡滞、发热膨胀咬死的问题，也不会因为侧隙过大导致正反转切换时空程过大，影响传动精度。
