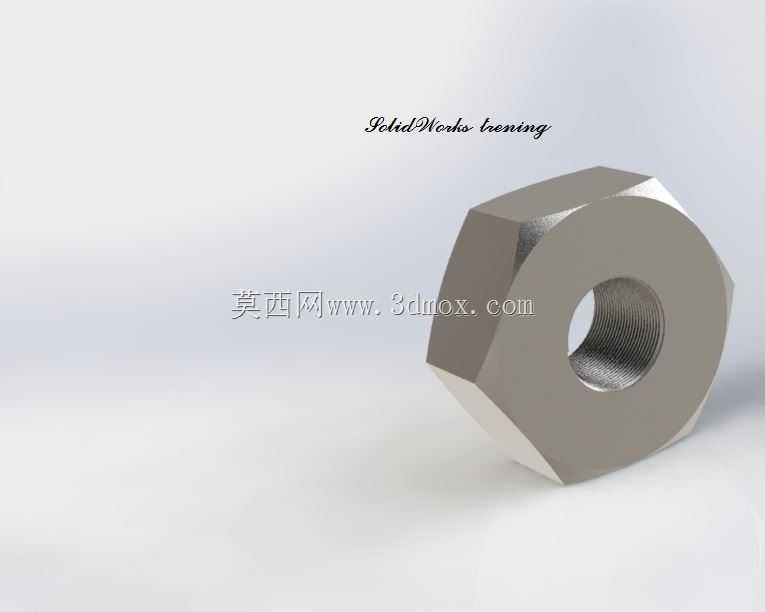

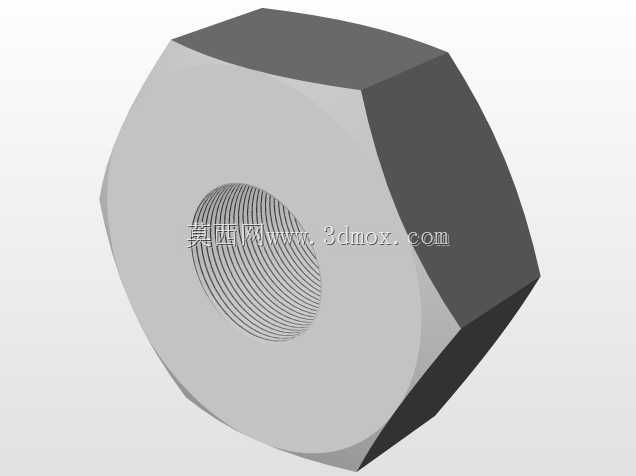

六角薄型内螺纹锁紧连接结构件

　　在各类机械装配、工装夹具搭建、自动化生产线模组拼接的场景里，这类六角薄型内螺纹连接件是出现频率极高的基础零件，它不像传动件那样承担动力传递的核心职能，却在整个装配链路里决定着连接副的可靠性、拆装维护的便捷性，甚至会影响整套设备运行时的抗振表现。很多刚入行的结构设计人员在选型时，往往只关注螺纹规格是否匹配螺杆，忽略了这类薄型螺母的安装边界限制，最后要么出现装配干涉，要么在长期受载后出现螺纹滑牙、连接松脱的问题。从实际工程应用来看，这类薄型六角内螺纹件常被用在安装空间局促的位置，比如传感器安装支架的层板固定、小型气动元件的安装座锁紧、电子设备内部结构件的连接，这些场景不需要太厚的螺母提供过长的螺纹啮合长度，反而对螺母的总厚度有严格限制，

　　太厚的标准螺母会突出安装面，要么和周边运动部件发生刮擦，要么导致外部防护盖板无法正常合盖。设计这类零件的时候，首先要确定的是内螺纹的公差带，普通传动连接场景选6H公差即可，如果是需要频繁拆装、或者有一定抗振要求的位置，要考虑螺纹中径的公差控制，避免和外螺纹配合时间隙过大导致锁紧后出现旷量。六角对边的尺寸设计不能直接照搬标准厚螺母的参数，要结合薄型结构的受力特点做调整，对边尺寸太小会导致拧紧时扳手接触面积不足，容易拧圆角，对边尺寸太大又会占用过多周边安装空间，尤其是在密集排布的安装孔位上，相邻两个螺母的对边如果留的安全间隙不足，拧紧时扳手会和旁边的零件干涉。很多人设计这类零件时容易忽略端面的平面度要求，

　　其实螺母两端的支撑面平面度直接影响锁紧后的受力均匀性，如果支撑面有翘曲，拧紧后螺纹副的受力会集中在局部几个牙上，长期受交变载荷的话很容易出现螺纹疲劳断裂。厚度方向的尺寸要结合螺纹啮合的安全牙数来定，一般来说，内螺纹和外螺纹的有效啮合牙数不少于5牙就能满足普通静载场景的连接强度要求，薄型设计时不能为了压缩厚度把啮合牙数减到3牙以下，否则哪怕静态装配时看起来锁紧到位，稍微受一点侧向力就会滑牙。这类零件的边角处理也有实际工程意义，六角棱边做小尺寸倒角，一方面是去除加工时的毛刺，避免装配时割伤操作人员的手部，另一方面也能让扳手在套入螺母时更容易对位，尤其是在设备内部视线不好的位置安装时，倒角的导向作用能大幅提升装配效率。

　　内螺纹的两端也要做倒角，不仅能方便外螺纹的导入，还能避免螺纹起始端的牙型在装配时被碰伤，很多现场装配出现的螺纹乱牙问题，其实都是因为螺纹端没有做导入倒角，硬拧的时候把起始牙挤变形导致的。在安装边界的考量上，设计时要提前预留扳手的操作空间，不管是用开口扳手还是套筒扳手，螺母周边至少要留出对应扳手厚度的操作间隙，不能只考虑螺母本身的安装尺寸，否则零件加工出来之后，现场根本没有下扳手的位置，只能临时打磨周边零件，既影响装配效率，也会破坏周边零件的表面处理层。另外这类薄型螺母如果用在有振动的设备上，不能单独依靠螺纹本身的自锁性，要配合弹垫或者螺纹胶使用，因为薄型螺母的螺纹啮合长度比标准螺母短，本身的自锁摩擦力矩更小，设备长期运行产生的振动很容易让螺母慢慢松脱，设计选型阶段就要提前考虑防松结构的搭配，不要等设备现场运行出了连接松脱的故障再去补加防松措施。从加工工艺的角度来说，这类零件一般采用冷镦工艺批量生产，生产效率高，材料纤维流线连续，强度比切削加工的零件更好，设计时要注意冷镦工艺的成型限制，六角的棱角处不要设计太尖锐的直角，给冷镦模具留出合理的脱模斜度，不然批量生产时模具损耗会非常快，零件的成型合格率也会降低。如果是小批量定制的特殊规格，采用棒料切削加工的话，要注意内螺纹加工时的排屑问题，尤其是细牙螺纹的加工，铁屑排不出去很容易刮伤螺纹表面，影响配合精度。
