十字头红柄螺丝刀三维建模作品

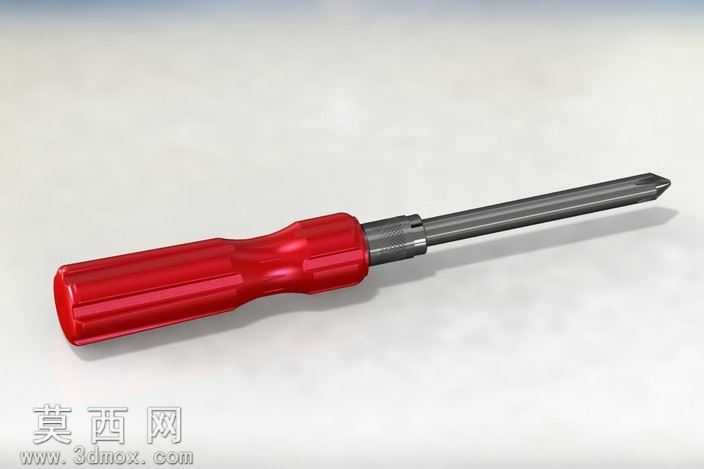

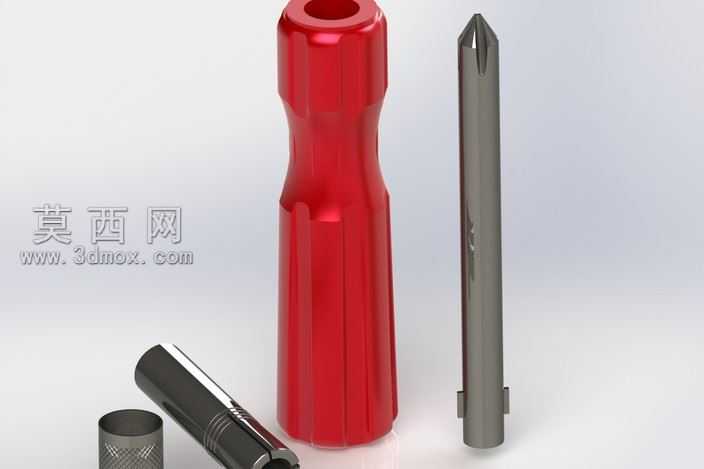

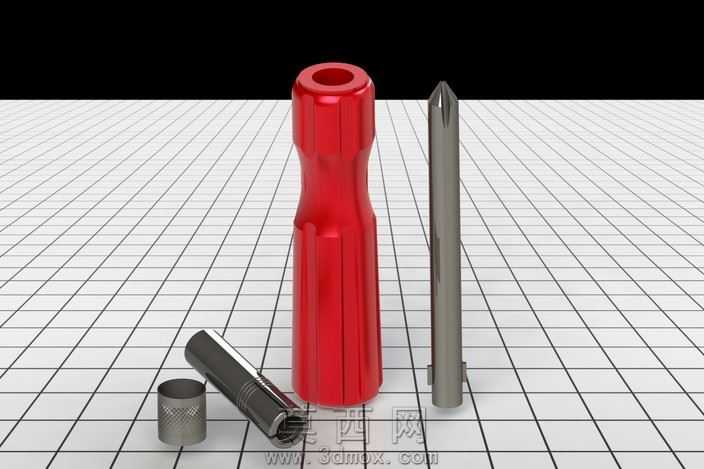

本作品为十字头红柄螺丝刀的三维建模成果，建模过程以SolidWorks为核心工具，严格遵循手动工具的真实尺寸比例与结构逻辑开展设计。建模初期先梳理螺丝刀的整体结构组成，将其拆分为手柄、金属箍、刀杆、十字批头四个独立部件，采用自下而上的建模思路逐个完成零件构建后再进行装配约束，确保各部件的同轴度、配合间隙完全符合实物的装配逻辑。手柄部分采用旋转凸台指令生成基础柱体，再通过拉伸切除做出表面的多道竖向防滑棱，棱边做0.3mm的圆角过渡处理，还原塑料手柄注塑成型后的圆润触感，材质设置为半哑光红色PP塑料，添加细微的磨砂纹理贴图，调整粗糙度参数至0.6，还原普通塑料手柄的漫反射质感，避免出现过于光滑的塑料失真效果。金属箍位于手柄与刀杆的衔接位置，采用薄壁旋转特征制作，表面做轻微的拉丝金属材质处理，金属度设置为0.8，粗糙度0.3，还原镀锌铁箍的哑光金属质感，同时添加0.1mm的倒角处理，避免尖锐棱边的视觉违和感。刀杆部分采用圆柱体拉伸生成，靠近金属箍的位置做一圈限位凸台结构，与手柄端部的凹槽形成限位配合，刀杆表面做发黑处理的金属材质，金属度0.9，粗糙度0.4，模拟工具钢热处理后的哑光黑金属质感；端部的十字批头采用拉伸切除指令精准加工出十字槽刃口，刃口做微小的圆角钝化处理，还原真实批头使用后的非绝对锋利状态，同时保证十字槽的尺寸公差符合通用十字螺丝的配合标准。装配完成后对整体模型进行干涉检查，确认各部件无穿模、无配合冲突，随后在KeyShot中开展渲染工作，搭建深灰色渐变背景，采用三点布光法：主光源从左上方45度角打光，突出手柄的防滑棱纹理与金属部件的高光轮廓；辅光源从右侧补光，弱化暗部的死黑区域；顶光勾勒螺丝刀的整体轮廓，添加微弱的环境光遮蔽效果，增强各部件衔接处的层次感。渲染过程中调整材质的反射参数，让塑料手柄呈现微弱的环境反射，金属部件的反射强度控制在合理区间，避免过度反射导致的质感失真，最终渲染图完整还原了日常使用的十字螺丝刀的真实外观与结构细节，模型可用于五金工具展示、工具类场景搭建、装配教学演示等多种用途。
