车用电阻型火花塞结构三维数模

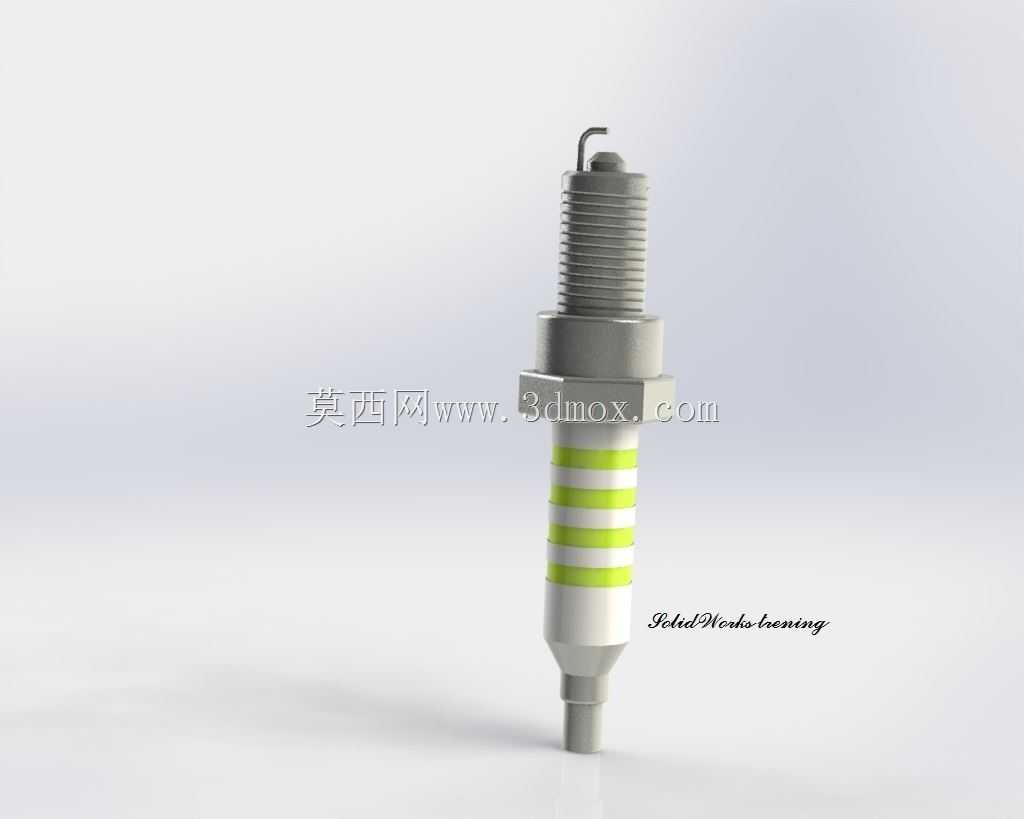

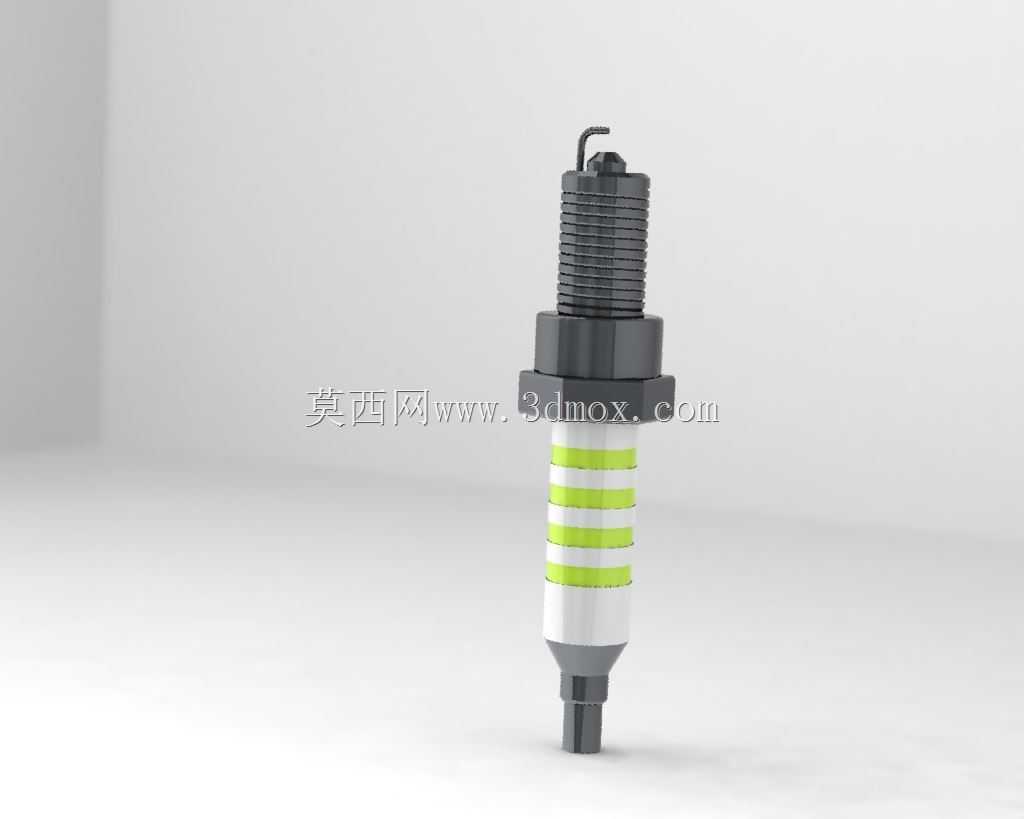

　　做动力系统配套结构设计的时候，火花塞这类点火元件的数模精度直接影响缸盖装配环节的干涉校验效率，很多新手建模时容易忽略安装边界的公差配合，导致后续做运动仿真时出现螺纹副错位、密封垫圈压缩量不符合要求的问题。这个数模还原了量产电阻型火花塞的完整结构，从接线螺母、顶部压线端子到内部电阻体、中心电极、侧电极的层级关系都做了实体拆分，没有做不必要的曲面简化，能直接用于发动机点火系统的装配干涉检查，也可以作为点火模块匹配设计的参考基准。

　　从实际应用场景来看，这类火花塞主要适配小排量自然吸气汽油机，覆盖家用乘用车辆、小型通用动力机械的点火需求，安装时需要匹配缸盖上火花塞安装孔的螺纹规格、沉孔深度，数模里完整保留了六角安装部的对边尺寸、螺纹段的有效旋合长度，还有密封垫圈的压缩前厚度参数，做装配仿真时可以直接设置螺纹配合约束，模拟实际拧紧过程中垫圈的形变范围，避免出现安装后绝缘体突出燃烧室长度不合理，导致点火位置偏移、积碳快速堆积的问题。

　　设计思路上，数模还原了量产产品的结构逻辑：顶部的压线端子做了卡扣式结构，适配高压点火线的插接固定，避免发动机运行过程中震动导致接线松脱；中间的陶瓷绝缘体部分做了多道伞棱结构，这部分结构很多非行业内的建模者会简化成光滑圆柱，实际上伞棱的作用是增加表面爬电距离，避免高压电在潮湿、积灰的工况下出现沿面闪络，影响点火能量；金属壳体部分的螺纹规格、六角拧动部位的尺寸都严格对应量产维修的通用标准，不需要额外调整就能匹配常规的火花塞套筒工具，做维修工艺仿真时可以直接调用工具模型完成装配动作模拟。

　　从功能特性的还原度来看，数模区分了中心电极与侧电极的材质对应结构，电极端部的间隙尺寸也做了准确还原，做点火性能仿真时可以直接提取电极端面的相对位置，设置火花放电的间隙参数；陶瓷体与金属壳体之间的密封结构也做了实体体现，这部分是火花塞承受缸内燃烧压力的关键结构，建模时如果省略这部分的配合尺寸，后续做缸内压力载荷仿真时会出现应力计算偏差，无法准确评估壳体的受力极限。另外数模里的电阻体部分做了独立实体，对应量产火花塞里的抑制电阻，作用是衰减点火系统产生的电磁干扰，避免对车载电子设备的信号造成影响，这部分结构的还原能让数模直接用于整车电磁兼容仿真的子系统建模。

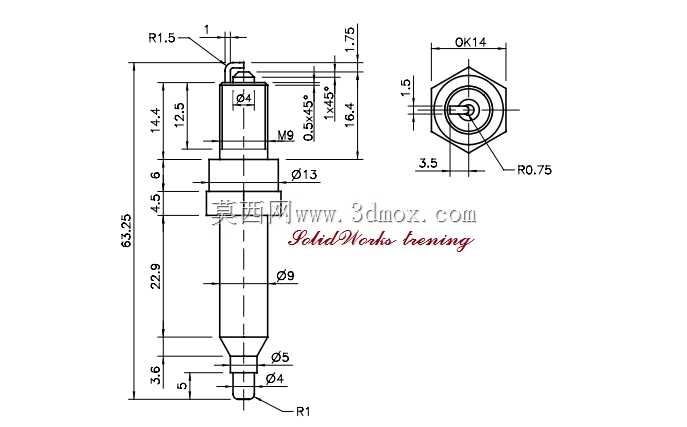

　　安装边界方面，数模标注了完整的轴向尺寸链：从密封垫圈贴合面到电极端面的突出长度，直接决定了火花塞在燃烧室内的点火位置，这个尺寸如果偏差超过1mm，就会导致点火核心偏离混合气最佳区域，造成燃烧效率下降、排放超标；螺纹段的长度对应缸盖安装孔的深度，旋入过长会碰撞活塞顶部，旋入过短则会导致螺纹孔内积碳、拆卸困难，数模里的螺纹段长度、退刀槽位置都和量产件保持一致，不需要二次修正就能用于缸盖的配套设计校验。另外绝缘体下部的瓷芯长度、直径尺寸也做了准确还原，这部分直接伸入燃烧室，需要承受高温燃气的冲刷，尺寸匹配不合理会导致瓷芯碎裂、发动机拉缸等严重故障，数模的结构精度能满足前期设计阶段的匹配校验需求，减少后续实物试装的迭代次数。
