USB充电接口组件结构设计

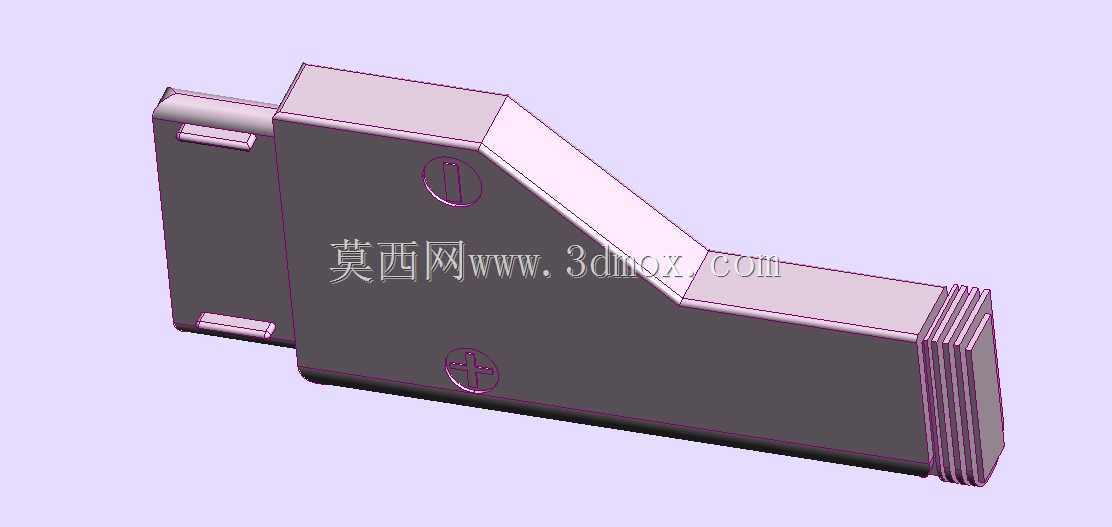

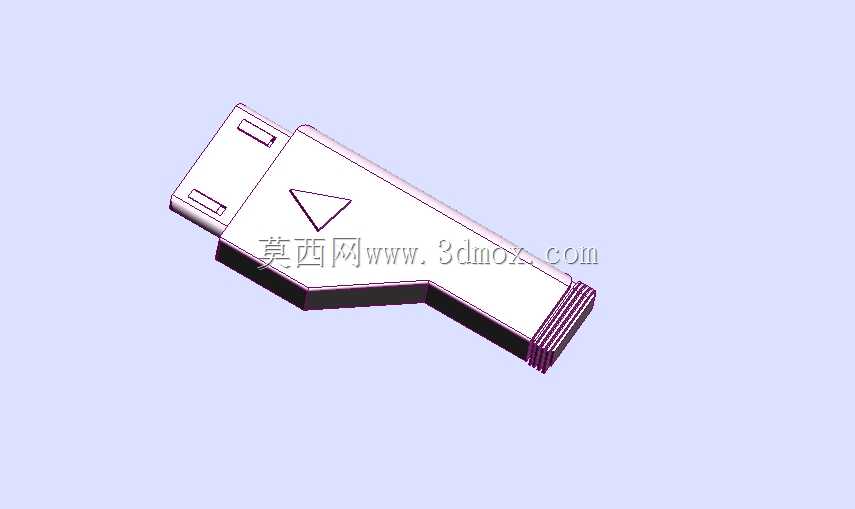

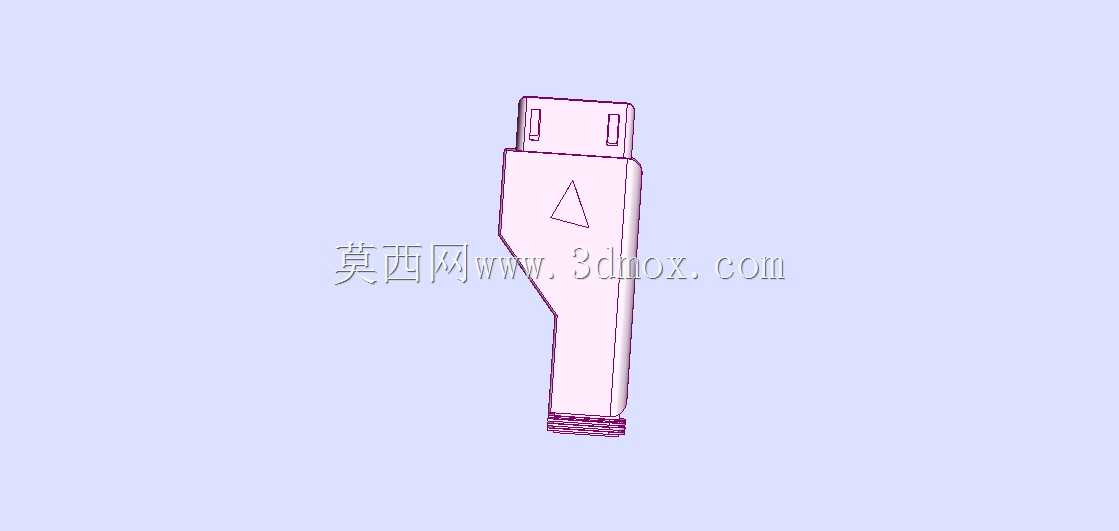

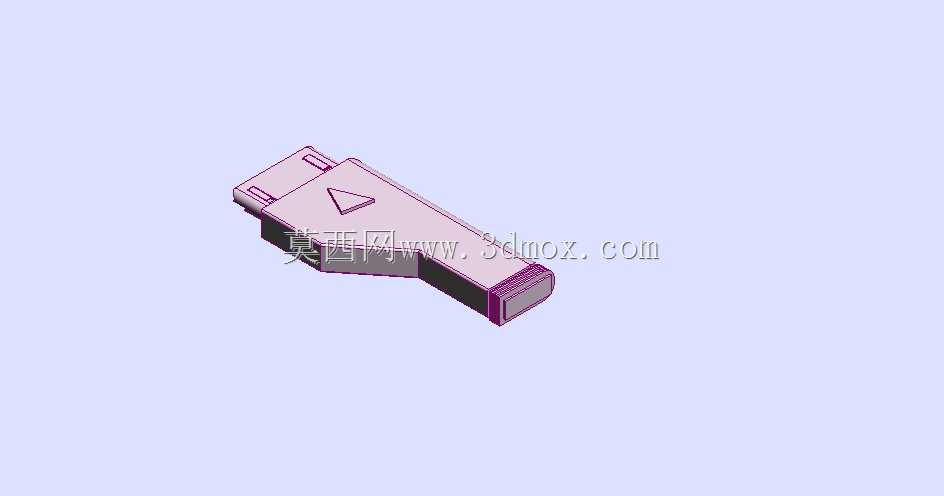

　　日常接触的各类小型数码供电配件里，USB充电接口的结构合理性直接决定了插拔寿命与供电稳定性，本次呈现的是USB充电组件的局部结构，这类部件广泛应用在消费电子供电场景中，小到随身听、便携数码设备的外接供电转接，大到小型工控手持终端的充电接驳，都需要这类结构件完成电力传输的物理衔接。从结构设计逻辑来看，这个部件采用了斜向过渡的壳体造型，并非规则的直筒结构，这种设计首先是为了适配特定设备的内部安装空间，当设备内部PCB板布局紧凑、接口安装位与外壳开孔存在角度偏移时，斜向壳体可以避开内部的电容、电阻等贴片元件，不需要额外调整主板布局就能完成接口的固定。壳体上的三角标识是防呆设计的一部分，和USB公头内部的胶芯卡位对应，

　　用户插拔时可以通过标识快速判断插入方向，避免反插损坏接口弹片。接口端的金属接触部分采用了分段式卡位结构，插入配套母座时，两侧的凸台会卡入母座的限位槽内，避免日常使用中拉扯线材导致接口松脱，尾部的多道环形筋位是线材防弯折结构，线材从尾部穿入后和内部焊盘连接，环形筋可以分散线材弯折时的应力，避免线材根部因为反复弯折出现铜丝断裂的问题。从安装边界来看，这个部件的整体轮廓最大宽度控制在12mm以内，插入端的厚度符合标准USB接口的尺寸规范，和设备外壳的配合间隙预留了0.15mm的装配公差，既不会因为间隙过大出现晃动，也不会因为公差累积导致装配时卡滞。内部的腔体空间刚好可以容纳四个充电弹片与接线焊点，没有多余的冗余空间，

　　尽可能压缩了部件的整体体积，适配小型化数码设备的设计需求。在实际应用场景中，这类局部结构件常作为整套充电适配器的替换维修部件，也可以集成在定制化的小型供电模块中，比如嵌入式设备的外接充电接口扩展，设计时需要考虑插拔力的控制，弹片的弹性形变行程控制在0.3mm，既保证插入后接触电阻稳定在5毫欧以内，也不会因为插拔力过大导致用户使用体验差。壳体的材质选用常规的阻燃ABS，表面做晒纹处理，避免日常使用中残留指纹，同时提升握持插拔时的摩擦力。结构建模过程中，需要重点关注接口端的同轴度，金属接触片的安装槽和壳体定位柱的位置度公差控制在0.05mm以内，否则会出现插入不顺或者接触不良的问题。尾部的穿线孔直径根据常用的24AWG充电线材设计，

　　刚好可以穿过双芯带屏蔽的线材，同时预留点胶空间，装配时在尾部注入密封胶，既可以固定线材，也能提升接口处的防尘性能。很多新手设计师在做这类接口结构时，容易忽略斜向过渡处的壁厚均匀性，这个结构在斜角位置的壁厚保持均匀1.2mm，没有出现壁厚突变，避免注塑生产时出现缩痕或者气泡，提升量产时的良品率。另外，壳体两侧的分型面设置在棱角位置，注塑开模后不会在外观面留下明显的合模线，减少后续表面处理的工作量。在实际选型使用时，需要注意这个结构的额定电流承载能力，弹片采用锡磷青铜材质，表面镀镍打底再镀金，接触稳定性好，额定可以通过2A的充电电流，满足常规小功率数码设备的充电需求，不适合大电流快充场景使用，如果要适配更高功率的充电需求，需要调整弹片厚度与接触面积，同时加大内部接线的线径。
