剖分式带座滑动轴承支撑结构

　　做传动结构设计的工程师大多遇到过整圆轴承装拆麻烦的问题，尤其是长轴中间位置需要设置支撑点的工况，整圆轴承必须从轴端穿装，一旦轴上已经预装了齿轮、带轮或者其他传动件，拆装维护就要拆大半段轴系，费时费力还容易破坏原有装配精度，这种剖分式的带座轴承支撑结构就是针对这类痛点设计的。

　　从实际应用场景来看，这类支撑件广泛用在轻工输送线、小型农机传动组、普通机床辅助支撑、纺织设备罗拉支撑这类中低速、中等载荷的轴系位置，不需要太高的旋转精度，但要求装拆便捷、固定可靠，日常维护不用大范围拆解轴系就能更换轴瓦或者调整间隙。不少老设备改造的时候，原有轴系中间缺少支撑导致长轴挠曲变形过大，在不拆原有轴上零件的前提下，直接把剖分座的上下盖拆开，扣在轴上对应位置再锁紧螺栓就能完成加装，比整圆轴承的适配性强太多。

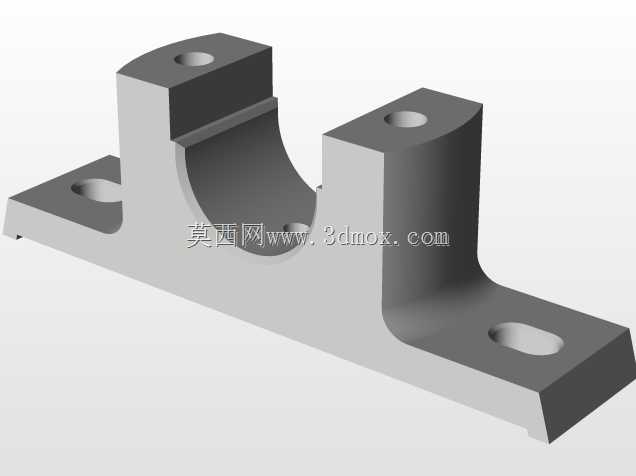

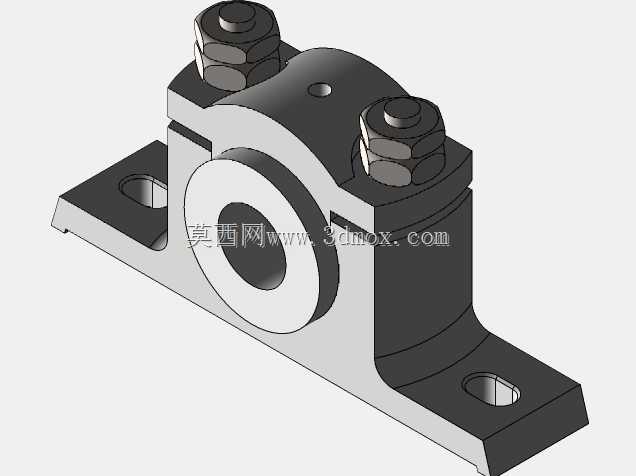

　　从结构功能上看，这个组件整体分为底座、轴承上盖、轴瓦、锁紧螺栓四个核心部分，底座采用一体式铸造成型后机加工，两侧带长圆形安装孔，安装的时候可以根据实际装配位置微调横向距离，不用苛求安装孔位完全零误差，现场装配的容错率很高。底座和上盖的结合面做了精加工定位，合装的时候能保证同轴度，不会出现上下盖错位卡轴的问题，两个六角头锁紧螺栓穿过上盖的通孔拧入底座的螺纹孔，拧紧后能给轴瓦提供足够的抱紧力，避免轴转动的时候轴瓦跟转或者出现窜动。中间的轴瓦是直接和轴颈接触的部分，采用剖分式结构，上下两片轴瓦分别嵌在底座和上盖的内圆弧槽里，内孔可以根据适配的轴径做对应尺寸加工，部分工况下还可以在轴瓦内表面开油槽，加注润滑脂后能大幅降低摩擦系数，延长使用寿命。

　　设计这类结构的时候，首先要核算轴系的径向载荷，根据载荷大小确定底座的壁厚和螺栓的规格，避免负载过大导致底座断裂或者螺栓拉伸变形。其次要保证轴承内孔的同轴度，上下盖合装后的内孔圆柱度公差要控制在合理范围，不然会出现轴转动卡滞、局部磨损过快的问题。安装孔的长圆槽尺寸要留够调整余量，一般槽的长度比安装螺栓直径大4-6mm，方便现场安装的时候调整对中。另外上盖顶部预留的小油孔是用来加注润滑脂的，设计的时候要保证油孔和轴瓦的油槽连通，避免润滑脂打不进去干磨。

　　从安装边界来看，这类轴承座的安装平面需要有足够的刚性，不能装在薄钣金或者悬空的支架上，不然负载下底座变形会导致轴承孔偏斜，加剧轴和轴瓦的磨损。安装的时候要先把底座固定在安装面上，不要完全拧紧安装螺栓，放入下轴瓦后把轴吊放到轴瓦上，扣上上轴瓦和轴承上盖，穿入锁紧螺栓按照对角顺序逐步拧紧，拧紧过程中转动轴检查是否有卡滞，确认转动顺畅后再完全拧紧底座的安装螺栓。两个锁紧螺栓的拧紧力矩要一致，避免上盖偏斜导致轴瓦受力不均。日常维护的时候只需要松开上盖的两个螺栓，就能打开上盖检查轴瓦磨损情况，不用把轴从设备上拆下来，大幅降低维护的工作量。

　　不少新手设计这类结构的时候容易忽略结合面的定位问题，只靠螺栓来承受横向剪切力，时间长了螺栓受剪变形就会出现上下盖错位，正确的设计应该在结合面处做定位止口或者加定位销，让结合面本身承受横向力，螺栓只负责提供锁紧的预紧力，这样结构的可靠性会高很多。另外轴瓦的材料要根据工况选，低速轻载可以用铜合金轴瓦，有一定冲击载荷的工况可以用带储油孔的含油轴瓦，不用频繁加注润滑脂也能长时间工作。
