机用螺杆式夹紧工装结构设计

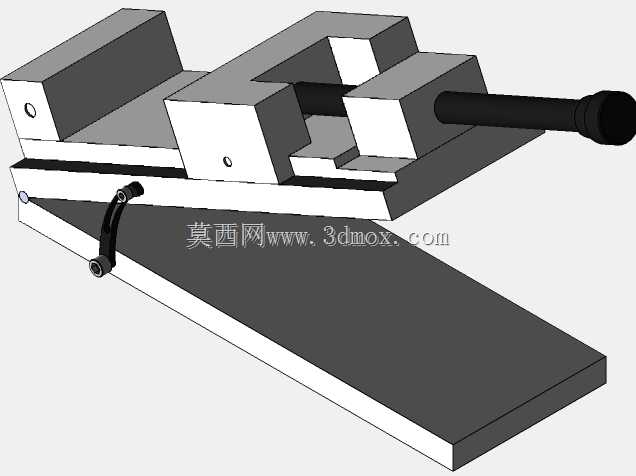

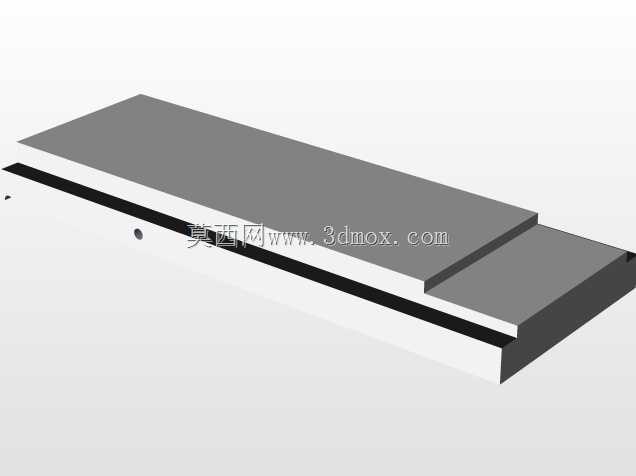

　　在常规机械加工、小型零部件装配以及工位工件定位场景中，这类螺杆驱动的夹紧工装是工位上最常见的定位执行部件，区别于重型机用平口钳的大夹持力设计，这款结构更偏向轻量化工位装夹需求，适配小尺寸零件的铣削、钻孔、打磨以及装配对位工序，在小型五金件加工、电子结构件装夹、教学实训工位上的应用频次极高。从结构设计逻辑来看，整个工装采用分体式装配思路，固定钳身与滑动钳块通过底部的导向滑槽形成滑动副，钳身底座预留了与工位台面连接的安装孔位，可直接通过T型螺栓或者压板固定在标准工作台面上，不需要额外制作转接安装板，适配多数常规工位的安装边界。驱动部分采用梯形螺杆传动结构，螺杆一端与固定钳身的支撑端形成转动副，另一端与滑动钳块通过螺纹副配合，

　　转动端部的手柄即可带动滑动钳块沿导向槽做直线往复运动，实现钳口的开合动作，梯形螺纹的自锁特性可以保证装夹完成后不会因为加工过程中的振动出现松脱，不需要额外增加锁止结构，简化了整体结构的零件数量。钳口部分采用平面接触设计，没有额外增加齿形防滑纹，更适合装夹表面精度要求较高的有色金属件、塑料件或者已经完成精加工的零部件，避免装夹过程中在工件表面留下压痕，若需要装夹毛坯件，也可以在钳口位置加装可更换的防滑钳口板，通过预留的沉头孔即可完成快换，不需要改动主体结构。从安装边界尺寸来看，整个工装的底座长度适配常规小型工作台的安装间距，钳身高度控制在低位，装夹工件后整体重心偏低，加工过程中不会因为切削力的作用出现工装晃动，

　　滑动钳块的行程覆盖了常规小型零件的夹持尺寸范围，不需要频繁调整工装的安装位置即可完成同批次不同尺寸零件的装夹作业。导向滑槽采用燕尾槽式的导向结构，相比矩形导轨的导向形式，燕尾槽的接触面积更大，导向过程中的间隙可以通过侧面的调节螺钉进行补偿，长期使用出现磨损后不需要更换整个钳身，仅需调整镶条即可恢复导向精度，延长了工装的整体使用寿命。手柄部分采用弯折式设计，转动时的力臂长度经过匹配，操作人员仅需施加较小的握力即可达到足够的装夹力，不需要借助加力杆，避免装夹力过大导致薄壁工件出现装夹变形，同时手柄的弯折角度避开了钳身的运动范围，转动过程中不会与钳身或者台面上的其他工装出现干涉。整个结构的零件全部采用常规机加工艺即可完成制作，固定钳身、

　　滑动钳块、底座都可以采用45号钢铣削加工后进行调质处理，保证足够的结构强度，螺杆采用40Cr调质后表面淬火，提高螺纹部分的耐磨性，没有特殊的加工工艺要求，普通的机加工车间即可完成整套工装的制作与装配，后期维护也仅需定期在导向面和螺纹部分加注润滑脂即可，维护成本极低。在实际工位应用中，这类工装除了单独作为装夹部件使用外，也可以多个组合使用，完成长条形工件的多点定位装夹，或者配合角度底座实现倾斜角度的装夹作业，适配不同工序的加工需求，相比通用型的重型平口钳，这款轻量化的夹紧工装重量更轻，单人即可完成工位间的转移与安装，更适合多工位小批量的柔性生产场景，在实训教学场景中，也可以作为机械传动、工装设计的实物案例，帮助学习者理解螺纹传动、滑动导向、装夹定位的实际结构形式。
