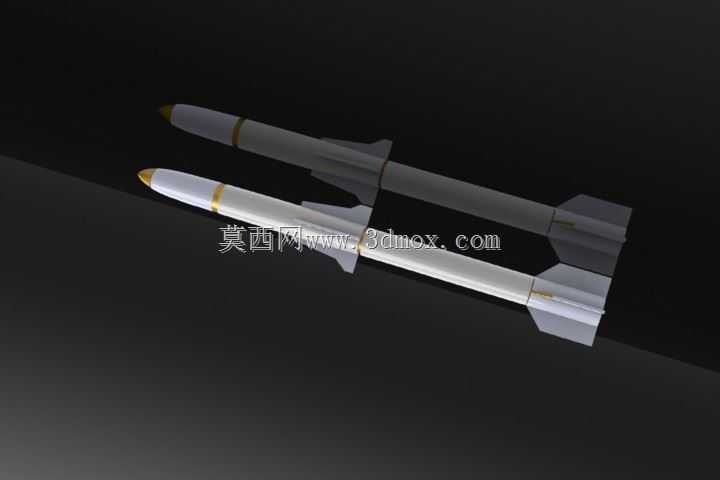

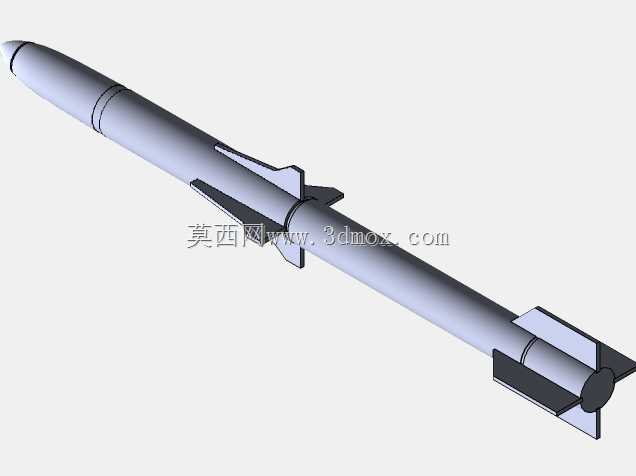

AGM-88高速反辐射导弹结构三维数模

　　该三维数模还原的AGM-88高速反辐射导弹，是战术空中力量执行防空压制任务的核心机载装备，主要配装于战术作战飞机的翼下、机身重载挂点，作战场景覆盖前线航空兵随队防空压制、防空体系节点破击、机动雷达阵地猎杀等典型任务，核心作用是通过追踪地面防空雷达的电磁辐射信号，引导战斗部抵近雷达阵位实施毁伤，瘫痪敌方对空探测预警链路，为后续突防机群打开空中突防通道。从结构设计逻辑来看，该弹采用常规旋成体弹身加尾翼稳定的气动布局，弹身沿轴线依次布置导引头舱、战斗部舱、制导控制舱、固体火箭发动机舱、尾翼伺服舱几个核心舱段，各舱段采用标准化的径向连接法兰对接，既满足机载挂载的同轴度精度要求，也适配地勤人员的快速拆装、检测维护作业需求。

　　弹体头部的导引头段采用截尖锥形设计，既可以降低高速飞行时的头部激波阻力，也能为宽频带被动雷达天线预留足够的安装空间，天线阵面的安装角度经过气动与探测性能的折中优化，保证前向半球范围内的电磁信号接收增益，同时避免飞行过程中气动加热对天线接收灵敏度的影响。弹身中部的战斗部舱采用等直径圆柱段设计，舱壁厚度经过强度校核，既可以承受固体发动机工作时的轴向过载，也能满足战斗部破片的飞散覆盖范围要求，预制破片的排布方向针对雷达天线、波导馈线、信号处理机柜这类软目标做了优化，不需要直接命中即可通过破片毁伤雷达阵面的关键器件。制导控制舱布置在战斗部舱后方，舱段外侧预留有制导组件、飞控计算机、伺服驱动电路的安装槽位，对应的走线槽沿弹身内壁轴向布置，

　　避免飞行过程中线缆受振动松脱，同时舱段外壁设置有与载机火控系统交联的电气接口，地面挂装时可快速完成电气连接，实现载机向导弹装订目标雷达的频率参数、坐标位置等作战信息。固体火箭发动机舱占据弹身总长度的近一半，采用单室双推力装药设计，起飞阶段提供大推力让导弹快速脱离载机、加速到巡航速度，巡航阶段维持小推力保证导弹的飞行速度与射程，发动机喷管采用收敛扩张型设计，喷口轴线与弹身轴线严格同轴，避免推力偏心带来的飞行姿态偏差。尾翼采用四片对称布置的切尖三角翼，翼面通过转轴与尾舱内的伺服舵机连接，可根据飞控指令偏转调整飞行姿态，翼面的弦长、展长参数经过气动仿真优化，既满足高速飞行时的舵效要求，也控制翼面的结构重量，

　　避免过大的转动惯量增加舵机的负载。从安装边界来看，弹体的最大外径适配现役主流战术飞机的挂梁接口尺寸，弹体总长度满足翼下挂点的前后净空要求，挂点位置设置有标准的吊耳接口，吊耳的间距、承载能力符合机载武器的挂载规范，挂装后弹体与机翼下表面、相邻挂装武器之间预留有足够的安全间隙，避免起飞着陆过程中受气流扰动、机翼形变发生碰撞。弹体表面的凸起物仅保留必要的电气接插件、加注口盖，所有口盖均采用与弹身曲面齐平的设计，减少飞行过程中的寄生阻力，口盖的密封结构可满足高空低温、低气压环境下的防水、防盐雾要求，适配沿海机场、野战机场的复杂部署环境。该数模完整还原了弹体各舱段的分模面、连接结构、气动外形细节，可用于机载武器挂载适配仿真、防空系统拦截效能推演、导弹结构教学演示等场景，建模过程中严格参照实装的结构比例，各部件的装配关系符合实际产品的工艺逻辑，不存在结构干涉、装配间隙不合理等问题，弹体的曲面过渡连续顺滑，翼面与弹身的连接区域做了符合实际工艺的倒角处理，还原了实弹生产过程中的结构工艺特征。
