蜗杆轴式蜗轮蜗杆传动零件结构

项目分类:通用机械零部件 发布时间:2022-03-03 ID:562958
  • 蜗杆轴式蜗轮蜗杆传动零件结构
  • 蜗杆轴式蜗轮蜗杆传动零件结构
  • 蜗杆轴式蜗轮蜗杆传动零件结构

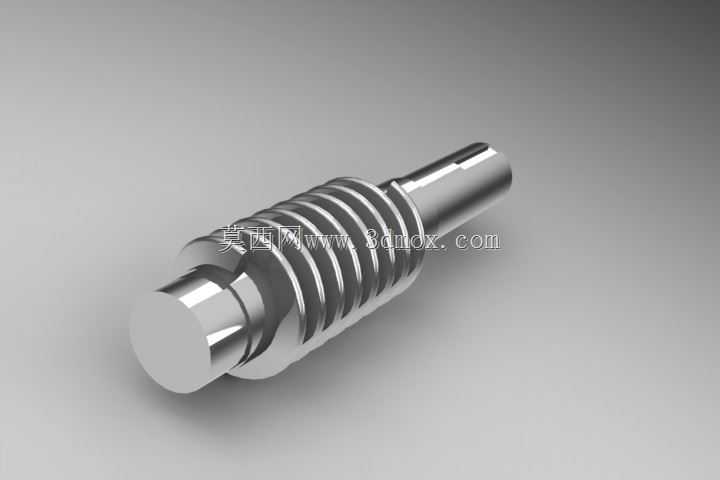

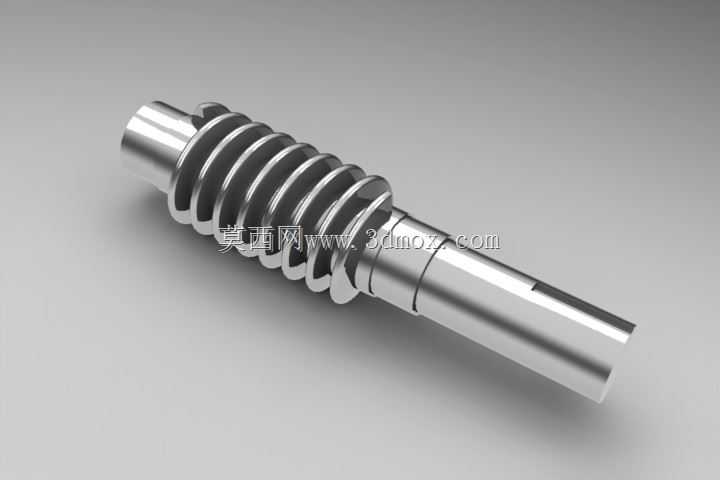

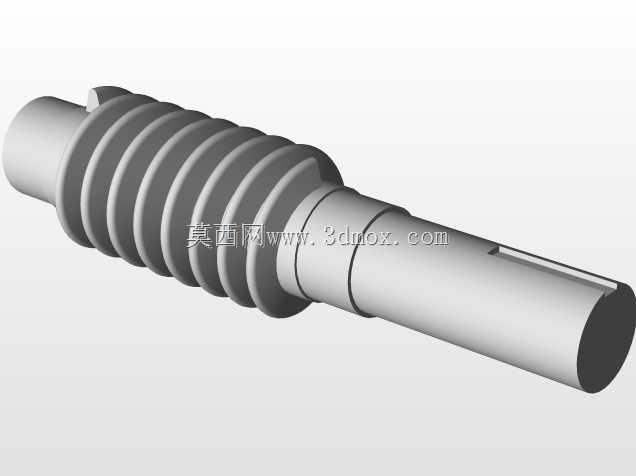

  在中小功率减速传动场景里,这类带轴身的蜗杆零件是交错轴传动副里的核心组成,常和配对蜗轮组成90度交错轴的传动结构,多用于输送线驱动单元、小型食品包装设备的进给机构、轻工机械的转速匹配模块里,能在较小的安装空间内实现大传动比的动力传递,相比平行轴齿轮传动,同等传动比下的结构体积能压缩近四成,很适合对安装空间有严格限制的紧凑型设备布局。从结构设计来看,这个零件采用轴齿一体的结构形式,将蜗杆螺旋齿直接加工在轴身中段,省去了齿圈与轴的装配环节,能避免装配带来的同轴度误差,提升传动过程中的啮合精度,减少高速运转下的偏载磨损。轴身两端设计为不同直径的阶梯轴段,分别对应轴承安装位、动力输入连接位,其中一端轴段加工有键槽,

  用于和输入侧的联轴器或者带轮实现周向固定,传递输入扭矩,两端的轴颈尺寸需要匹配常用的深沟球轴承内孔尺寸,安装时轴承内圈与轴颈采用过渡配合,保证运转时轴系的径向跳动控制在允许范围内,避免齿面啮合时出现局部接触应力过大的问题。螺旋齿部分的齿形采用阿基米德蜗杆齿形,加工时可以通过普通车床的车削工艺完成齿形加工,不需要专用的复杂刀具,适合小批量的零件加工场景,齿面的粗糙度需要控制在合理范围,降低和配对蜗轮啮合时的摩擦损耗,因为这类传动副通常采用蜗轮为减摩铜材质、蜗杆为淬硬钢材质的配对形式,光滑的齿面能减少铜质蜗轮的磨损量,延长整套传动副的使用寿命。从安装边界来看,轴身的总长度需要适配减速箱的内腔宽度,两端轴承安装位的跨距要经过轴系挠度校核,

  保证在传递额定扭矩时,轴身的弯曲变形量不会导致齿面啮合区域偏移,避免出现边缘接触加剧磨损的情况。螺旋齿的起始位置和轴端键槽的周向相位需要严格对应,方便装配时调整啮合侧隙,保证传动反向时的空程量控制在设计要求范围内,对于需要精准进给的设备场景,这个相位精度会直接影响进给动作的重复定位精度。在实际选型应用中,这类一体轴式蜗杆适合输入转速不超过1500转每分的工况,因为过高的输入转速会让齿面相对滑动速度过快,导致润滑失效加剧磨损,设计时通常会在齿面下方预留油池润滑的空间,让蜗杆运转时能将润滑油带到啮合区域,形成稳定的油膜降低摩擦系数。两端的轴颈处通常会加装油封,避免减速箱内的润滑油泄漏,同时阻挡外部的粉尘杂质进入箱体内污染齿面和轴承。

  很多初次设计这类传动结构的工程师容易忽略轴肩的高度设计,这个零件上的轴肩除了定位轴承内圈的作用,还要考虑轴承拆卸的工艺空间,轴肩高度不能超过轴承内圈的拆卸高度,否则后续维护时无法用拉马顺利拆卸轴承,会增加维护难度。另外螺旋齿部分的两端都设计有退刀槽结构,方便车削齿形时刀具退出,退刀槽的宽度要匹配车刀的宽度,避免加工时出现齿端不完整的情况,同时退刀槽的圆角需要控制,避免应力集中导致轴身在交变载荷下出现断裂风险。在三维建模过程中,螺旋齿的建模需要准确匹配齿形参数,包括模数、导程、压力角、齿顶高系数等,保证后续生成的工程图能直接用于加工,同时装配时可以和配对蜗轮进行干涉检查,验证啮合侧隙是否在合理范围,避免实际加工装配后出现卡滞或者侧隙过大的问题。这类传动结构的自锁特性也是很多场景选用的原因,当导程角小于啮合副的当量摩擦角时,只能由蜗杆带动蜗轮转动,无法由蜗轮带动蜗杆反转,这个特性可以用在提升类的小型机构里,避免动力中断后负载出现下坠的情况,不过设计时需要注意,具备自锁特性的蜗杆传动效率通常较低,不适合连续大功率运转的场景,选型时需要结合实际工况的负载特性、运转时长、传动效率要求综合匹配参数,不能盲目追求大传动比或者自锁特性而忽略了传动效率带来的发热问题,连续运转的场景还需要核算箱体的散热能力,避免油温过高导致润滑失效。
