交错轴蜗轮蜗杆传动副结构

　　这套蜗轮蜗杆传动结构，核心适配空间交错轴系的动力传递场景，常见于输送线驱动单元、小型自动化设备进给机构、轻工包装机械的动力输入端，用来匹配高转速低扭矩的动力源与低转速大扭矩的执行端之间的参数差，解决平行轴齿轮传动无法覆盖的垂直交错轴布局需求。从实际工程应用来看，这类传动结构的核心优势在于单级传动就能实现较大的减速比，同等减速比需求下，整体结构体积比平行轴圆柱齿轮减速结构紧凑40%以上，很适合安装空间局促、对设备外形尺寸有严格限制的工位。设计这套结构时，首先要确认的是轴交角参数，常规工况下默认采用90度垂直交错布局，这也是工业场景应用最广泛的轴交角设置，能最大化兼容常规伺服电机、异步电机的输出轴安装方向，减少动力端的转接构件数量。

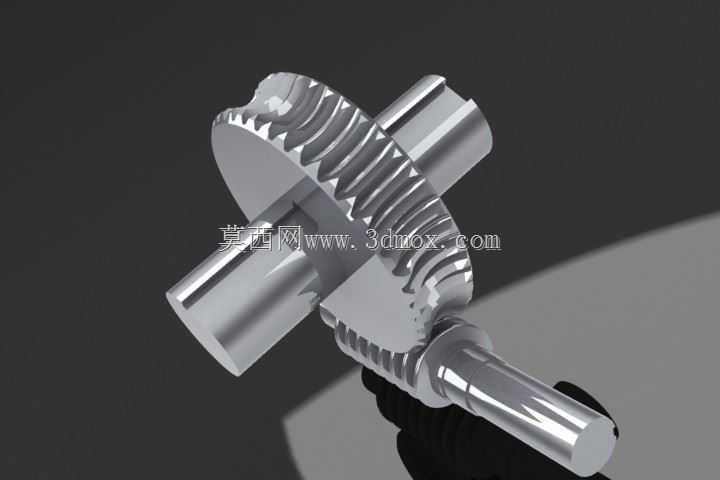

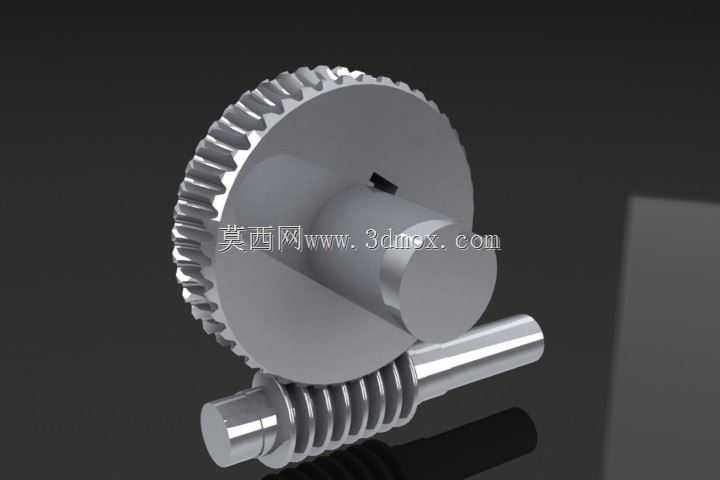

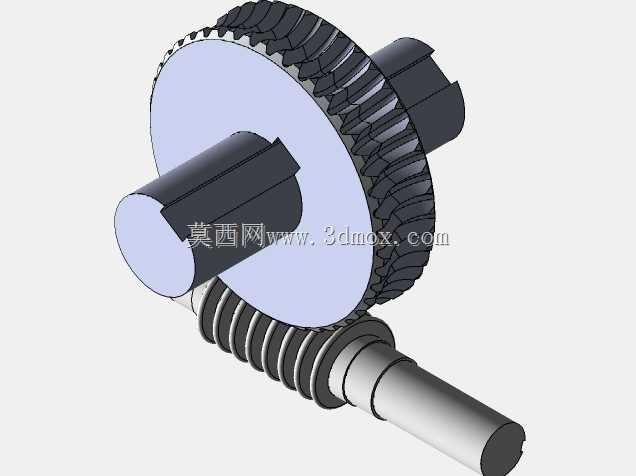

　　蜗杆部分采用轴向齿廓为直线的ZA型齿形，加工时可通过普通车床搭配成型车刀完成切削，不需要特殊定制刀具，中小批量加工时的工艺成本更低，适合常规工业场景的通用需求；蜗轮部分的齿面采用与蜗杆参数匹配的环面齿形，啮合时能实现多齿同时接触，相比单点接触的螺旋齿轮传动，承载能力提升60%以上，可承受短时的冲击载荷，适配输送线启停时的瞬时扭矩波动。从安装边界来看，蜗杆轴的两端支撑位采用同轴台阶轴设计，轴径公差取h6级，适配常规深沟球轴承的内圈配合，轴承位的轴向定位靠轴肩与孔用挡圈配合实现，不需要额外加工复杂的定位结构；蜗轮与输出轴的连接采用平键周向定位，配合轴端挡圈实现轴向固定，输出轴的轴伸端长度预留了足够的联轴器安装空间，

　　可根据实际需求搭配刚性联轴器、弹性联轴器甚至链轮、带轮等传动构件，适配不同设备的动力输出接口。结构的润滑腔设计时，考虑到蜗轮蜗杆啮合时的相对滑动速度较高，齿面容易出现磨损，因此腔体下部预留了足够的储油空间，采用油浴润滑方式时，蜗杆下部的齿圈能浸入润滑油中，运转时带起的润滑油可覆盖整个啮合区域，同时在轴承位设置了简易的油封沟槽，可装配标准骨架油封，避免润滑油渗漏以及外部粉尘进入啮合区域。实际选型应用时，要注意这类结构的传动不可逆特性，也就是只能通过蜗杆带动蜗轮转动，无法通过蜗轮反向驱动蜗杆，这个特性可以用在提升类设备上，起到断电自锁的作用，避免负载下坠引发安全事故，但如果是需要反向传动的工况，就需要调整蜗杆的导程角参数，突破自锁限制，

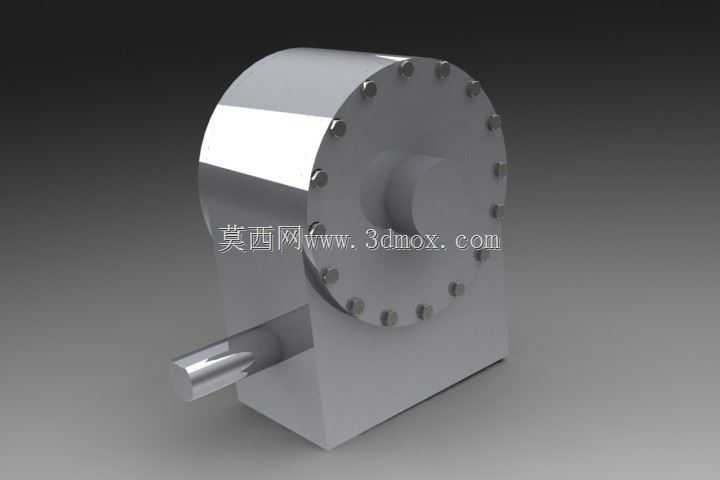

　　不过对应的传动效率会有一定提升，需要根据实际工况的安全需求、效率需求做平衡。建模过程中，齿面的啮合侧隙控制是重点，侧隙过小会导致运转卡滞、温升过快，侧隙过大则会出现传动回差，影响精确定位工位的重复定位精度，常规动力传输场景下侧隙取0.1-0.2mm即可，如果是用于数控转台这类精密分度场景，还需要采用双导程蜗杆结构，实现侧隙的可调，补偿长期使用后的齿面磨损量。另外，蜗轮的齿圈部分如果是用于重载工况，通常会采用锡青铜材质加工，利用铜质材料的减摩特性降低齿面磨损，蜗杆则采用45号钢调质后表面淬火处理，硬度达到HRC45-50，匹配铜质蜗轮的摩擦副能大幅提升使用寿命；如果是轻载、低转速的民用场景，也可以全部采用工程塑料材质注塑成型，进一步降低成本与运转噪音，比如小型家电的转动机构、自动售货机的出货驱动结构，就常采用全塑材质的蜗轮蜗杆组件。结构的外壳安装位预留了四个均布的安装孔，孔位公差取H12级，可通过螺栓直接固定在设备的安装基板上，不需要额外的转接支架，安装时要注意保证蜗杆轴与蜗轮轴的轴交角精度，一旦出现角度偏差，会导致齿面接触偏载，局部应力过大引发断齿、过度磨损等问题，装配时需要通过塞尺检查齿面的接触斑点，保证接触区域位于齿面中部，接触面积不小于齿高的60%、齿长的50%，才能确保长期稳定运转。
