W型六缸内燃机动力总成结构设计

　　在动力装备的结构设计领域，多缸内燃机的布局选型直接决定了整套动力单元的空间占用、输出特性与整机适配性，W型六缸结构的出现，本质是在传统直列、V型缸体布局之外，为紧凑安装空间下的大排量动力需求提供了可行的结构方案。不同于常规V型发动机两列气缸的夹角排布，W6结构将六组气缸分为三列以更小的错列角度集成在同一曲轴箱上，在同等排量下能将缸体的轴向长度压缩近三分之一，这种紧凑的结构特性让它既可以适配小尺寸高性能乘用车辆的前舱布局，也能作为小型特种作业设备、轻型通航动力装置、高性能无人载具的核心动力源，在对动力单元轴向尺寸有严格限制的安装场景下，这种布局的优势是传统直列六缸结构无法比拟的。

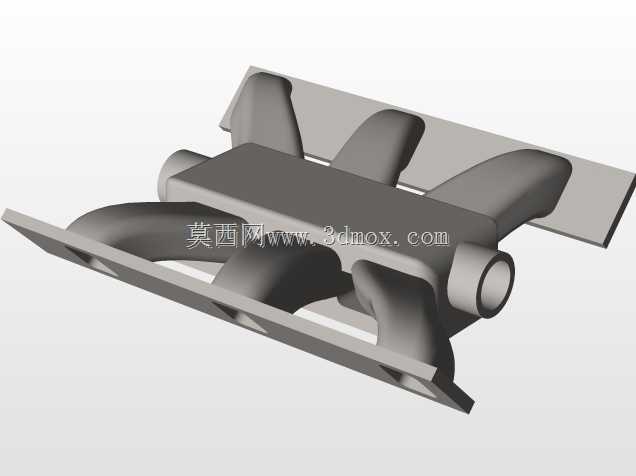

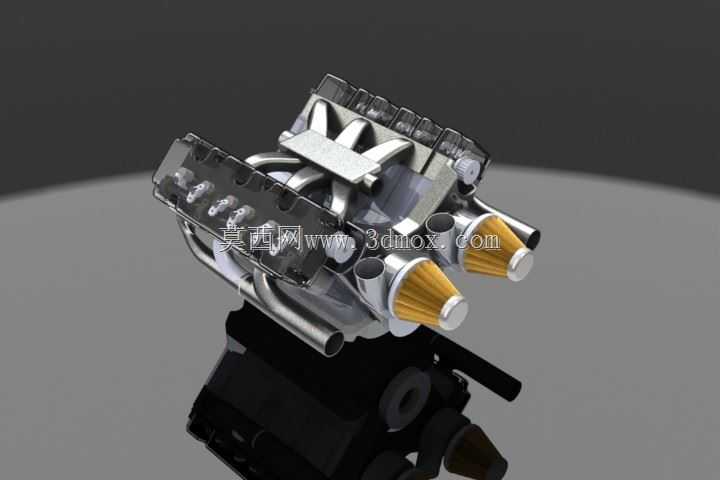

　　从实际功能实现的角度看，这套动力结构的核心设计逻辑围绕动力输出平顺性与空间利用率的平衡展开。三列错列布置的气缸可以将相邻气缸的点火间隔角控制在更均匀的区间，曲轴运转过程中活塞往复运动产生的一阶、二阶惯性力能通过错列布局实现大部分自平衡，不需要额外加装体积较大的平衡轴结构，进一步压缩了动力单元的整体体积。进排气通路的设计上，模型呈现的外露式进气管路与锥形进气接口，对应了大流量进气的需求，每一列气缸都匹配独立的进气支路，能避免不同气缸进气过程中的气流干涉，保证各缸进气充量的均匀性，而排气侧的管路集成在缸体夹角的空隙位置，充分利用了W型布局缸体之间的冗余空间，不会额外增加动力单元的横向轮廓尺寸。

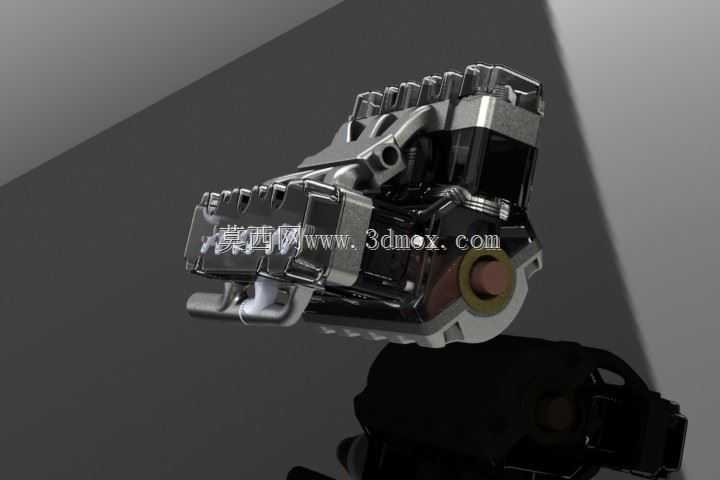

　　结构设计过程中，安装边界的考量是决定模型落地可用性的核心环节。这套W6动力单元的缸体主体采用集成式曲轴箱设计，主轴承盖与缸体采用横向螺栓锁紧的结构，能承受高转速下曲轴传递的爆发压力，缸盖部分为三列气缸分别匹配独立的冷却水道，冷却水从缸体下部的进水口进入后，顺着缸套周围的水道上行进入缸盖，优先冷却燃烧室、排气门座等热负荷最高的区域，再从缸盖顶部的出水口汇集进入冷却循环，这种分路冷却的设计能避免W型结构因缸体结构紧凑带来的局部热堆积问题。安装接口的设置上，缸体两侧预留了与整车副车架或者设备机架连接的悬置安装点，安装点的位置经过重心匹配，保证动力单元运转时的振动不会通过悬置过度传递到搭载设备的主体结构上，曲轴输出端的法兰尺寸、连接孔位匹配通用的离合器或者动力输入接口，不需要额外设计转接结构就能完成与传动系统的对接。

　　从零部件的设计细节来看，模型还原的曲柄连杆机构采用了 split 式连杆设计，同一曲柄销上布置的两组连杆通过错列安装的方式避开运动干涉，活塞的裙部做了型线优化，在保证导向精度的前提下减少了与缸壁的接触面积，降低高转速下的摩擦损耗。配气机构采用顶置凸轮轴布局，凸轮轴布置在每列气缸的缸盖顶部，通过短挺柱直接驱动进排气门，减少了传动链的零件数量，降低了配气机构的运动惯量，能适配更高的发动机转速区间。外部的附件安装位也做了集成化设计，发电机、起动机、机油滤清器等附件都布置在缸体的空余位置，不会超出动力单元的整体轮廓边界，保证整套动力总成在安装时不会和周边的车架、管线、覆盖件产生位置冲突。

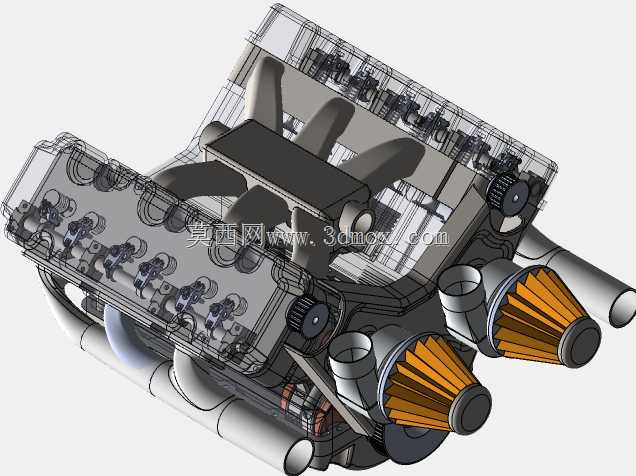

　　在实际的工程应用场景中，这类紧凑结构的W6动力单元除了在高性能乘用车上使用，还常被改装应用于小型竞速船舶、轻型运动飞机、特种作业机器人等对动力重量比、安装空间有严格要求的领域。设计这类结构的三维模型时，需要重点核对各运动部件的运动包络，尤其是曲轴旋转时连杆的运动轨迹、活塞在上止点和下止点时与缸盖、曲轴箱的间隙，错列布置的气缸之间的进排气路、冷却油路的走向不能出现交叉干涉，同时还要考虑装配工艺的可行性，比如缸盖螺栓的安装空间、活塞连杆组从缸体下部装入时的操作空间、密封件的安装槽尺寸是否符合密封压力的要求。这套模型完整呈现了W6发动机从外部轮廓到内部核心结构的布局关系，能为同类紧凑动力单元的结构设计、空间校核、改装适配提供直观的三维参考，帮助设计人员在方案阶段快速评估动力单元的安装可行性，减少后续实物验证阶段的结构修改成本。
