精密蜗轮蜗杆普兹尼减速传动结构

　　在中小功率精密传动场景里，这类蜗轮蜗杆搭配普兹尼啮合形式的减速结构，一直是仪表类设备、小型自动化进给单元、精密检测工装里的常用传动方案，区别于常规圆柱齿轮减速的平行轴输出，这类结构依靠交错轴的啮合特性，能在极小的安装空间内实现大传动比的动力传递，同时自带反向自锁的特性，在很多需要断电后保持输出端位置的工况里，能省掉额外的制动组件，简化整体设备的结构布局。从实际应用的场景来看，这类减速结构常被用在光学检测设备的镜头调焦进给、小型包装设备的送膜辊驱动、实验室精密仪器的试样台转动驱动、小型雕刻设备的进给传动单元里，这些场景普遍对传动的平稳性、回程间隙控制有较高要求，同时不需要传递过大的扭矩，刚好匹配这类蜗轮蜗杆减速结构的性能区间。

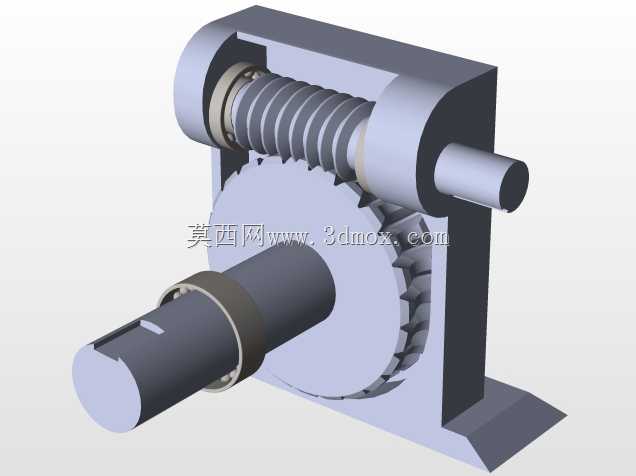

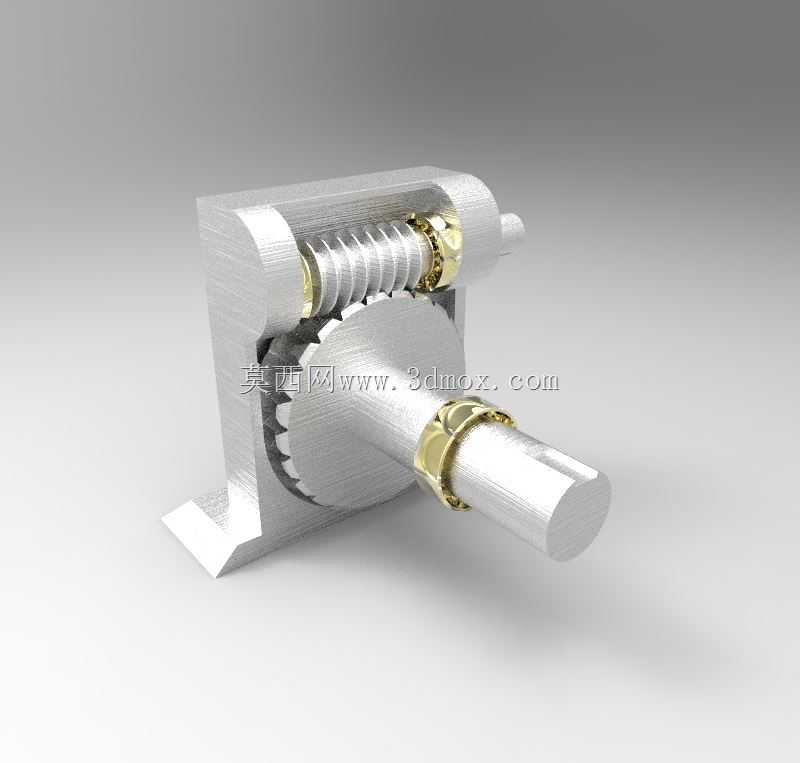

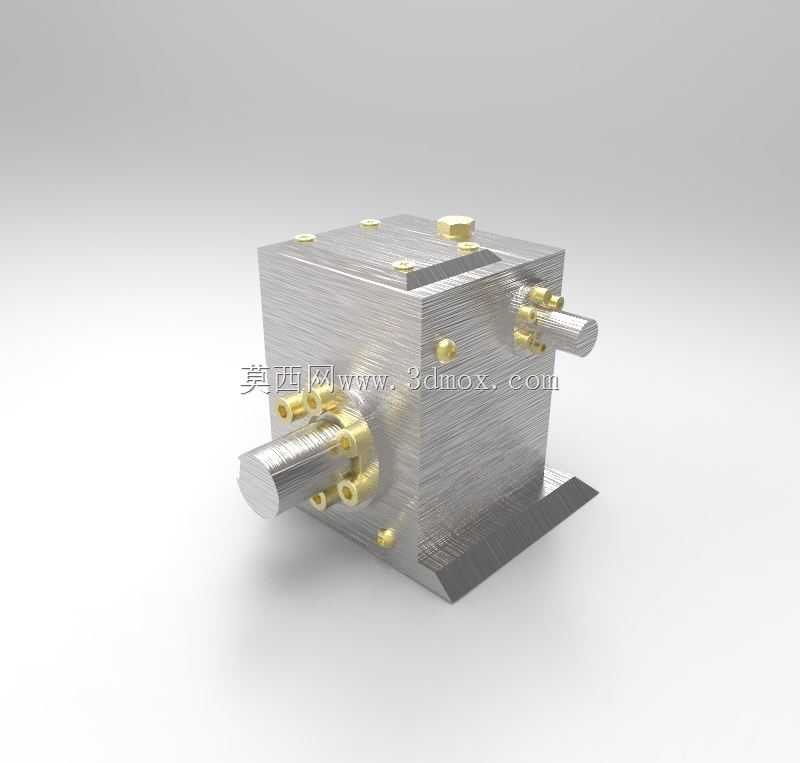

　　从结构设计的思路来看，这个传动单元采用了一体式铸铝壳体作为支撑基体，壳体底部设置了带安装孔的固定支脚，支脚的安装面做了铣平处理，保证安装时的基准面平面度，避免壳体安装后出现形变导致内部啮合间隙偏移。输入轴端的蜗杆采用了渐开线齿形搭配普兹尼啮合修型，和常规阿基米德蜗杆相比，普兹尼齿形的蜗杆在和蜗轮啮合时的接触面积更大，齿面的接触应力分布更均匀，能在相同模数、相同中心距的前提下提升约15%的承载能力，同时啮合过程中的齿面滑动摩擦更平缓，传动时的噪音更低，适合对运行静谧性有要求的仪表类设备场景。蜗轮部分采用了锡青铜材质的齿圈搭配钢制轮毂的组合结构，齿圈和轮毂之间通过过盈配合加骑缝销固定，既保证了齿面的耐磨性能，又控制了整体的零件成本，毕竟全铜材质的蜗轮不仅成本高，轮毂部分的结构强度也不如钢制件，这种组合结构是中小功率蜗轮减速器里非常成熟的设计方案。

　　在安装边界的尺寸设计上，这个减速单元的输入轴和输出轴呈90度空间交错，输入轴的轴伸端预留了轴承安装位和联轴器连接位，轴端的轴承采用了深沟球轴承搭配接触式密封圈的结构，既能承受径向载荷，也能承受少量的轴向载荷，同时避免壳体内部的润滑脂泄漏。输出轴的轴径比输入轴更大，因为输出端需要传递经过减速放大后的扭矩，轴上同样配置了两个深沟球轴承作为回转支撑，轴承的外圈和壳体的轴承孔采用过渡配合，内圈和轴采用过盈配合，保证回转过程中不会出现跑圈的问题。壳体的内部型腔做了储油腔设计，润滑脂可以存储在型腔底部，在蜗轮转动的过程中带起润滑脂覆盖到啮合齿面和轴承位置，实现长期免维护的润滑效果，不需要额外配置复杂的稀油润滑回路，非常适合小型集成化的设备使用。

　　从功能特性上来说，这个减速结构的传动比可以通过调整蜗杆头数和蜗轮齿数来灵活适配不同的工况需求，单头蜗杆的结构可以实现更大的传动比，同时反向自锁的性能更可靠，多头蜗杆则可以提升传动效率，适合需要更高输入转速的场景。在实际选型使用的时候，需要注意这类结构的输入转速不能过高，否则齿面的滑动摩擦会导致温升过快，加速齿面的磨损，一般输入转速控制在1500转每分钟以内时，结构的运行寿命和传动效率都能处在比较理想的区间。另外在安装的时候，要保证输入轴和驱动电机的输出轴同轴度误差控制在0.1mm以内，输出轴和负载的连接也要避免出现过大的径向偏载，否则会导致轴承承受额外的附加载荷，缩短轴承和齿面的使用寿命。

　　在三维建模的过程中，这类结构需要重点注意蜗杆和蜗轮的啮合间隙调整，建模时要预留出合理的侧隙，一般控制在0.02到0.05mm之间，侧隙过小会导致传动卡滞、温升过快，侧隙过大则会导致回程间隙超标，影响精密传动的定位精度。壳体的轴承孔同轴度、输入轴和输出轴的中心距公差也是建模和后续加工需要重点控制的尺寸，中心距的偏差会直接影响齿面的啮合接触区，理想状态下接触区应该分布在蜗轮齿面的中部位置，偏载会导致局部齿面应力集中，出现早期点蚀的问题。另外轴上的密封槽尺寸、轴承的定位轴肩高度都要符合对应的标准件尺寸要求，避免后续装配时出现标准件无法安装的问题，比如密封圈的压缩量要控制在合理范围，压缩量过大密封件磨损快，压缩量过小则会出现润滑脂泄漏的问题。
