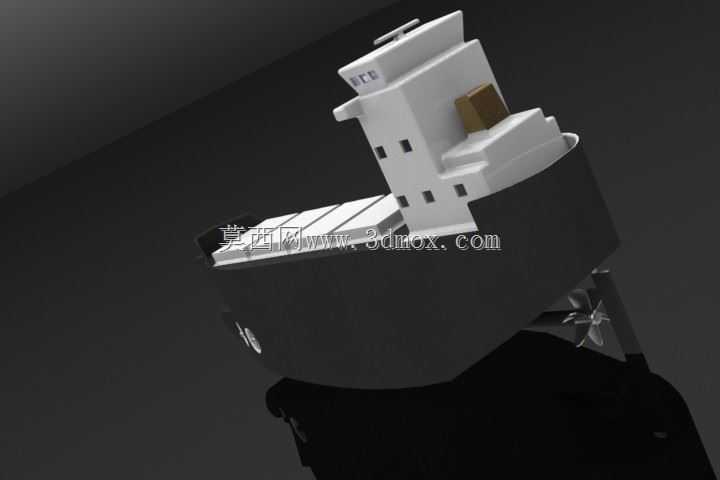

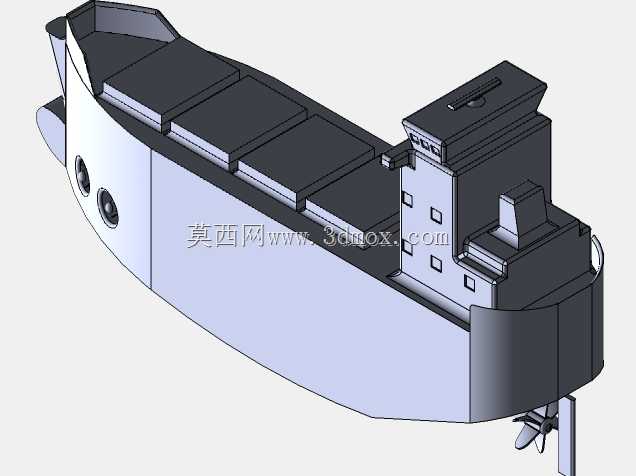

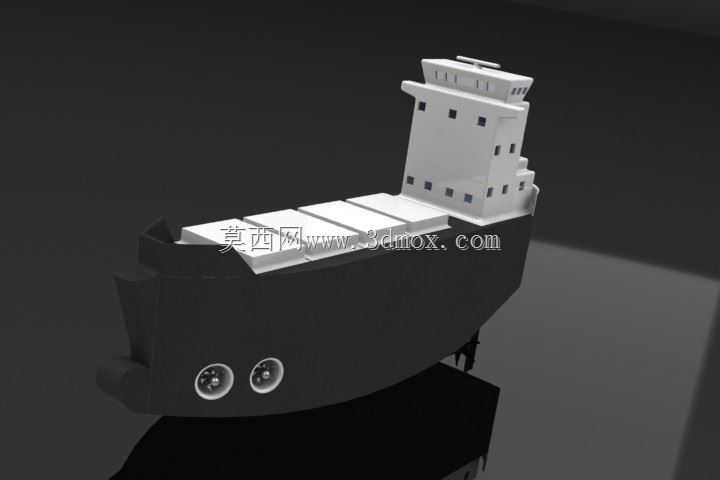

简化结构散货运输船舶三维造型

　　这款散货船三维造型在建模阶段优先还原了干散货运输船舶的核心结构特征，没有过度冗余的装饰性细节，完全围绕结构设计从业者的参考需求搭建。从实际航运场景来看，这类船型主要承担煤炭、矿石、粮食、建材等无包装干散货的跨水域运输任务，常见于内河航运、近海干线运输场景，部分大吨位同型船也可执行远洋散货运输作业，是水上货运体系里承载量最大、适用场景最广的船型之一。建模过程中首先确定了船体的整体线型，船首采用前倾式首柱设计，兼顾航行时的破波减阻效果与首甲板的作业空间预留，船尾为巡洋舰式尾型，能够适配螺旋桨、舵系的安装空间，同时减少航行时的尾部涡流阻力。上层建筑集中布置在船尾区域，这种布局是散货船的典型设计，

　　一方面可以让出船中区域的全部甲板空间用于布置货舱，另一方面也能让驾驶室获得更好的前向视野，航行时可以直观观察全船甲板的作业状态，同时避免货舱装卸作业时的粉尘对上层建筑内人员工作区域的影响。货舱区域采用大开口分舱设计，模型里还原了四个独立货舱的舱盖结构，舱盖为平移式风雨密设计，实际应用中可以匹配港口的抓斗、皮带输送机等装卸设备，大开口设计能够大幅提升散货装卸的作业效率，减少单船在港停泊时间。建模时对船体的外形边界做了合理简化，船体主尺度按照常规灵便型散货船的比例搭建，船长方向从首柱最前端到舵系后端的比例符合实际船型的尺度关系，船宽方向满足内河及近海航道的通航宽度限制，型深维度兼顾了散货载重吃水与干舷高度的规范要求，

　　干舷高度预留能够满足不同航区的载重线规范，保障恶劣海况下的航行安全。上层建筑的层级划分也贴合实际船舶的功能分区，最上层为驾驶室，布置有航行操控、瞭望的相关空间，下层依次为船员生活舱、设备舱，最底层与机舱连通，这种紧凑的尾置上层建筑设计能够有效缩短轴系长度，提升动力传输效率，同时减少机舱管系的布置长度，降低建造成本与后期维护难度。船体舷侧部分还原了双层壳结构的外部特征，实际船舶的双层壳设计一方面可以提升船体的抗沉性，发生碰撞、搁浅等意外时，外层壳破损后内层壳仍能阻止货舱进水，另一方面双层壳之间的空间可以作为压载水舱，通过调整不同位置压载水的水量，调整船舶在不同载货量、不同航区下的吃水差与稳性，保障航行时的船体姿态稳定。

　　船首部分预留了锚系、系缆设备的安装位置，船尾预留了系缆、拖带设备的布置空间，这些细节的还原能够让模型在用于教学演示、结构方案参考时，更贴近实际船舶的布置逻辑。不同于追求视觉效果的渲染模型，这个造型在结构逻辑上完全遵循实船的设计思路，没有出现违背船舶设计规范的结构错位，比如货舱区域与上层建筑的防火分隔距离、驾驶室的视野盲区控制、船体线型的水动力合理性都做了对应考量，对于刚接触船舶结构设计的从业者来说，可以通过这个模型快速理解散货船的整体布局逻辑，理清各功能区域的位置关系与设计考量；对于做港口物流仿真、航运场景搭建的使用者来说，这个模型的比例准确，不需要做大幅调整就可以直接导入场景使用，不会出现尺度失真导致的场景适配问题。建模时对船体的曲面做了连续化处理，船体外板的曲面过渡顺滑，没有出现突兀的折角，符合实际船舶外板的加工工艺要求，实际造船过程中，船体外板多为冷弯加工成型，顺滑的曲面过渡能够减少外板加工的难度，降低建造成本。货舱舱口围板的高度也做了符合规范的还原，足够的舱口围板高度能够防止甲板上浪时海水灌入货舱，避免散货遇水受潮、变质，同时也能提升装卸作业时的安全性，防止作业过程中散货掉落舷外。
