多轴联动锥齿轮万向传动机构

项目分类:齿轮 发布时间:2022-03-03 ID:563035
  • 多轴联动锥齿轮万向传动机构
  • 多轴联动锥齿轮万向传动机构
  • 多轴联动锥齿轮万向传动机构
  • 多轴联动锥齿轮万向传动机构
  • 多轴联动锥齿轮万向传动机构
  • 多轴联动锥齿轮万向传动机构

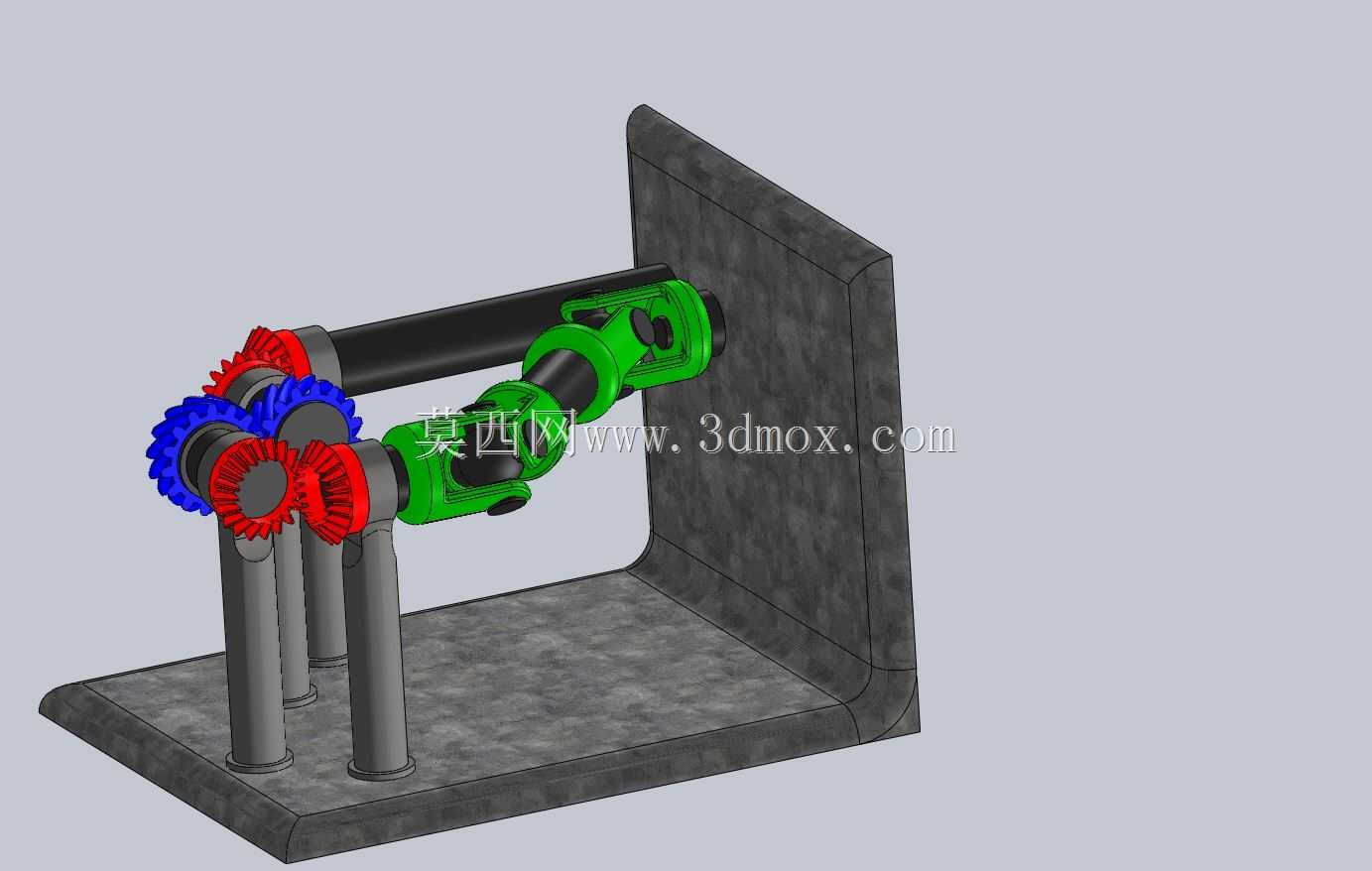

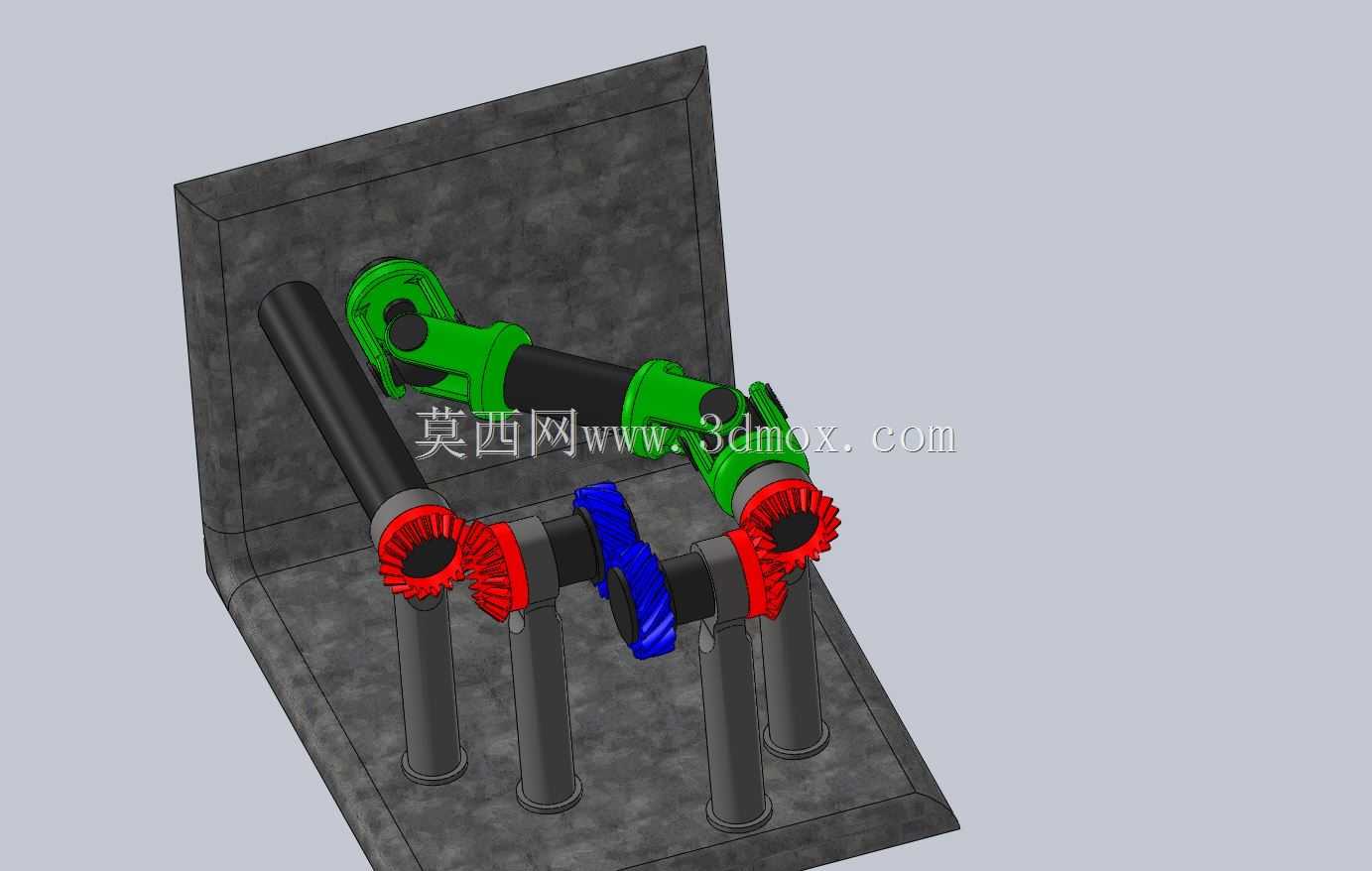

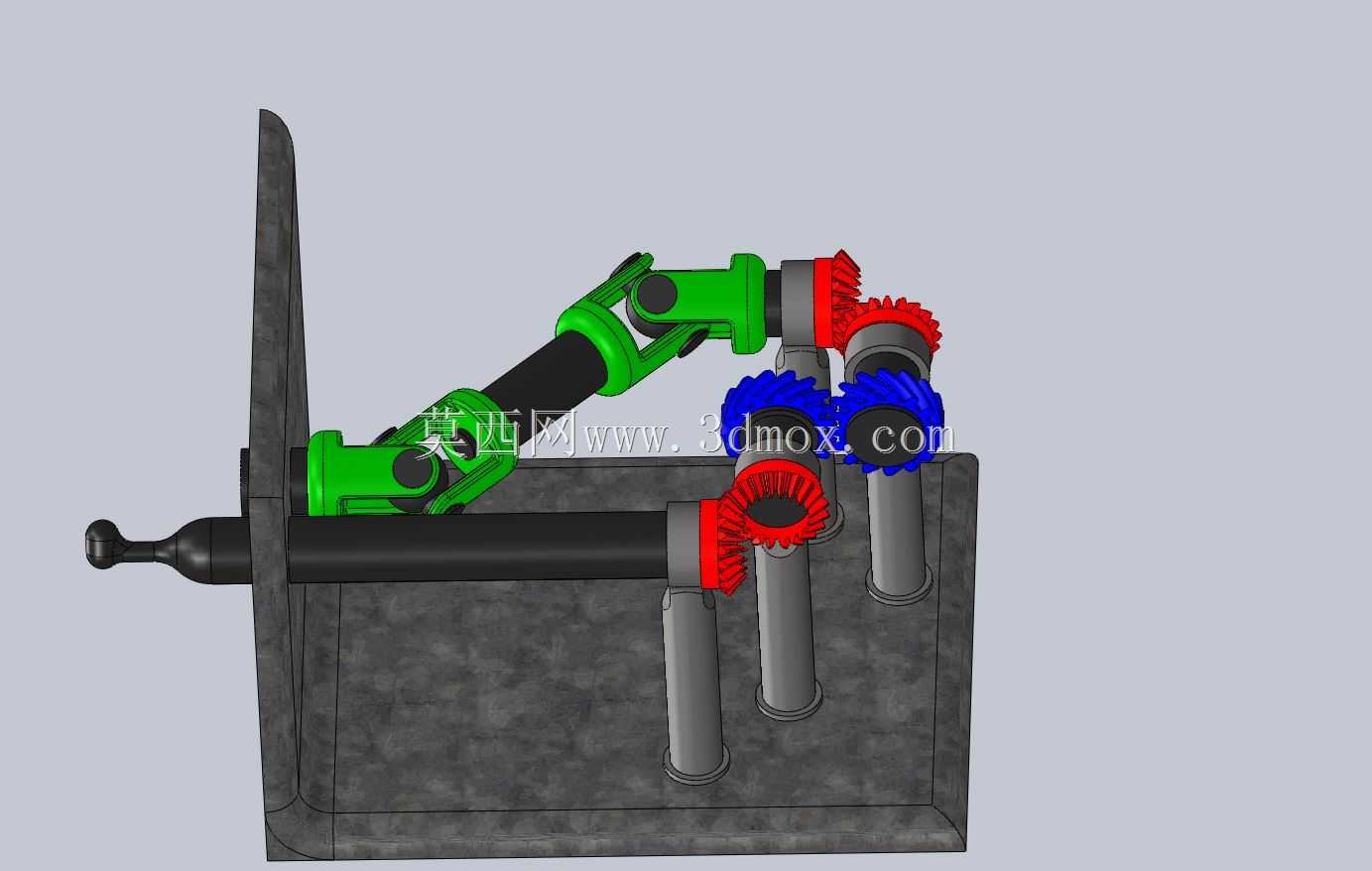

  这套传动结构的核心设计逻辑,是解决多轴交错布局下的动力同步传递问题,在小型玩具动力输出、桌面级机械演示装置、轻工设备小载荷传动工位中都有适配空间。从实际装配边界来看,整套机构的安装基准依托后侧的立式安装板,所有传动轴的支撑座都直接固定在安装板平面上,输入轴采用横向贯穿的长轴结构,两端通过万向节分别连接两组独立的锥齿轮传动副,能够实现单动力输入下,多输出轴的同步异向转动,适配需要多工位同步动作的小型机械场景。

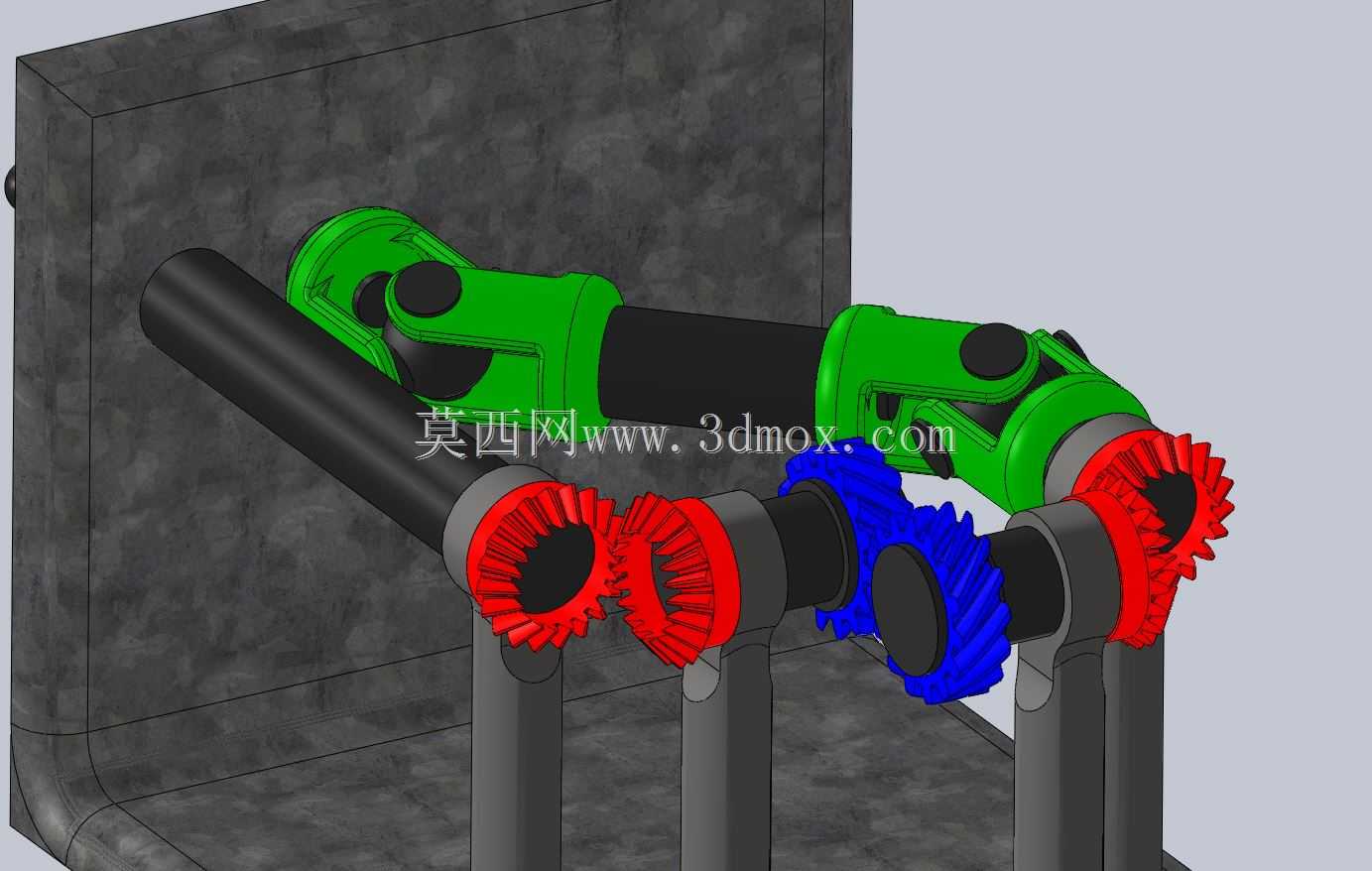

  从功能特性上看,这套结构采用了等角速万向节搭配直齿锥齿轮的组合方案,万向节部分可以补偿传动轴安装时的同轴度误差,即使安装板存在小幅加工形变、或者传动轴装配时存在角度偏差,动力传递过程也不会出现卡滞,这一点在小批量手工装配的民用小型装置中实用性很强,不需要过高的加工精度就能保证传动顺畅。锥齿轮部分采用了红、蓝分色的等模数设计,所有啮合齿轮的模数、压力角参数完全统一,啮合侧隙控制在0.1-0.2mm区间,既保证传动过程无明显回差,也不会因为齿轮啮合过紧导致转动阻力过大。

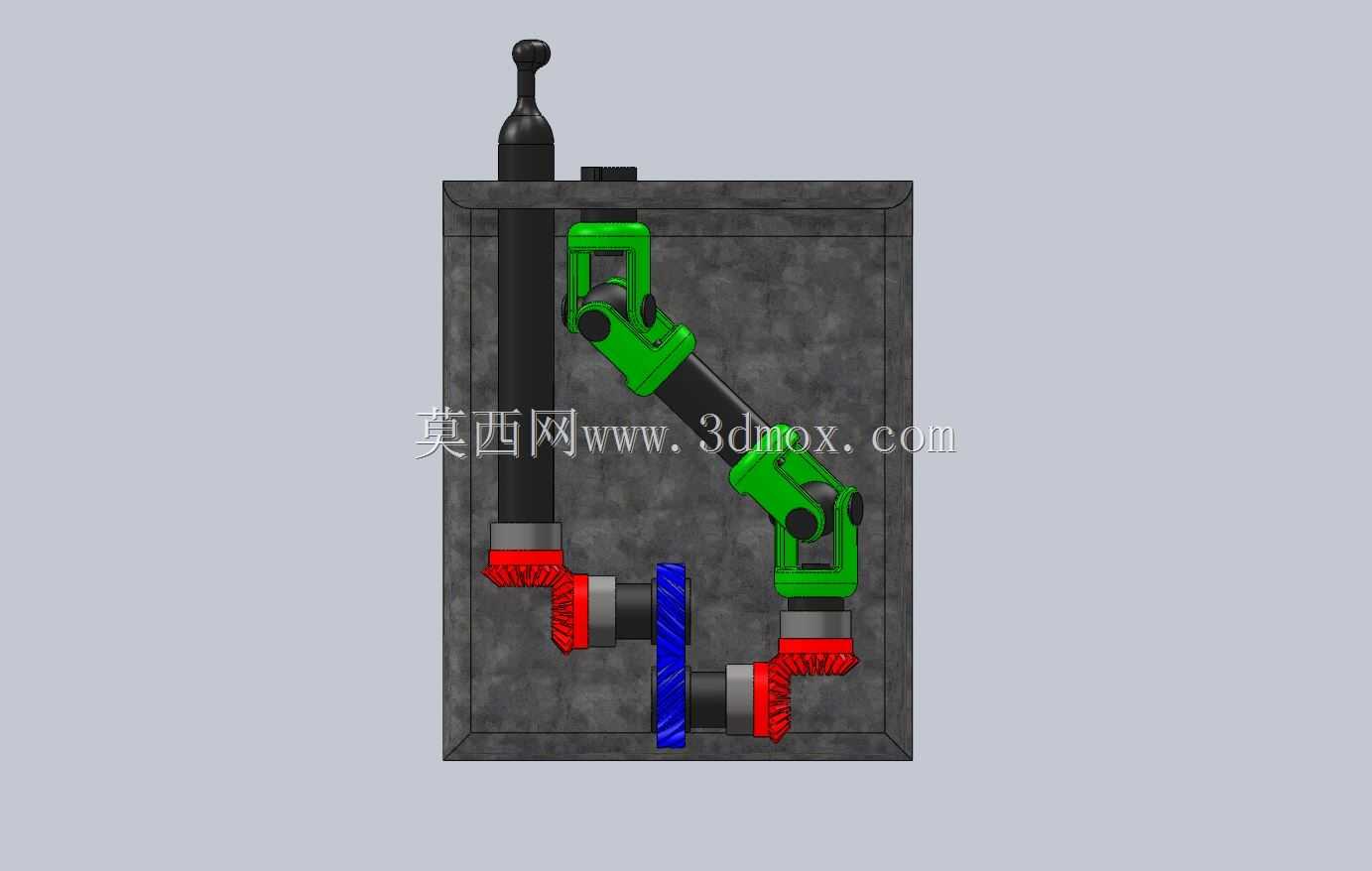

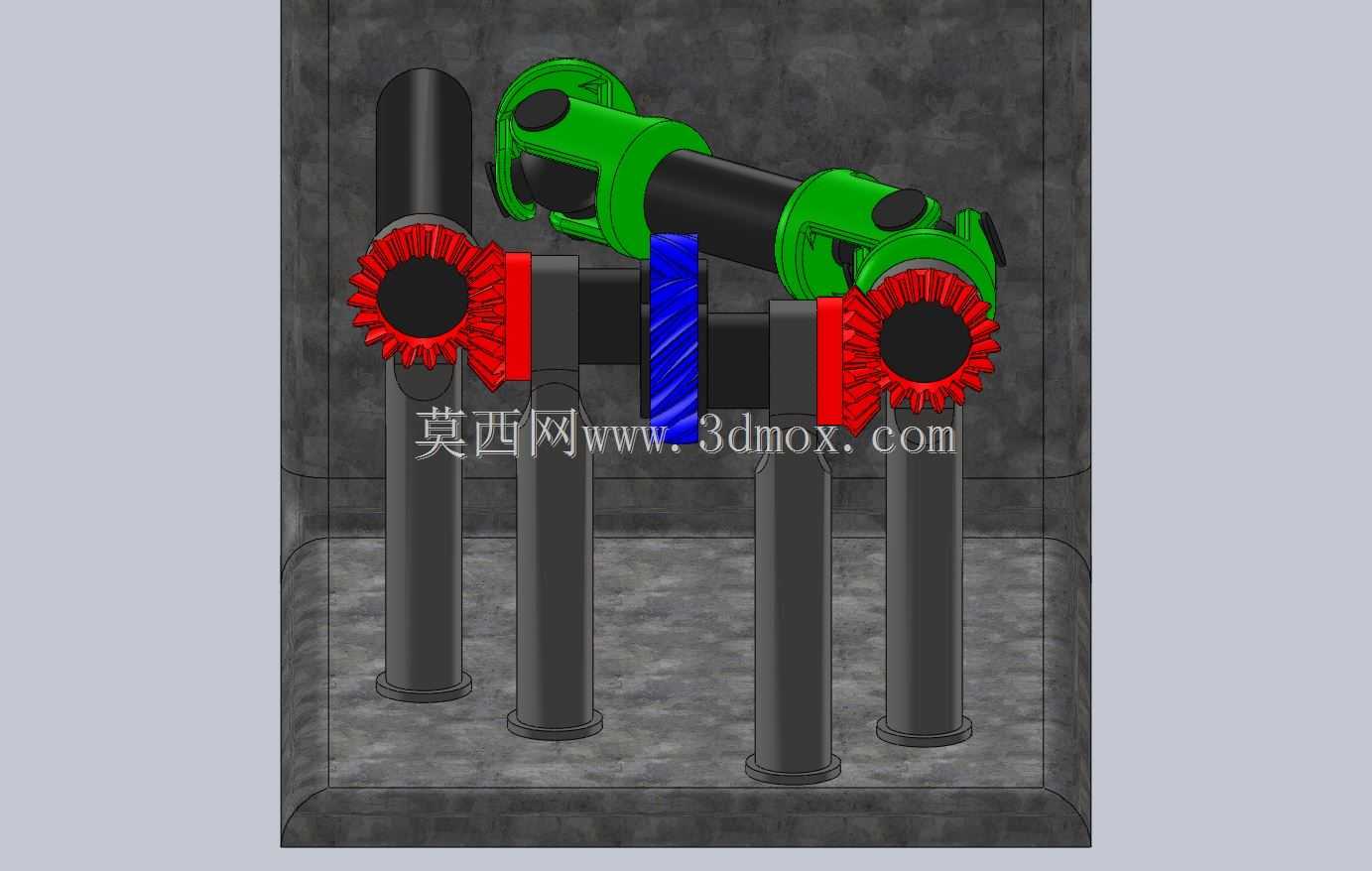

  设计过程中首先确定的是输出轴的布局位置,四个输出轴采用错落排布的方式,相邻输出轴的轴线夹角为90度,通过锥齿轮的啮合改变动力传递方向,不需要额外增加转向传动件,大幅压缩了整套机构的整体体积。传动轴的支撑部位采用了轴套式结构,直接在支撑座上加工出与轴径匹配的光孔,不需要额外加装轴承,在小载荷、低转速的使用场景下,这种结构的加工成本更低,装配流程也更简单,非常适合3D打印制作的原型件或者小批量注塑生产的民用玩具配件。

  实际使用场景中,这套传动总成可以作为小型机械玩具的核心动力结构,比如多关节动作的玩偶、桌面级机械演示教具,只需要在横向输入轴端连接一个小型驱动电机,就能带动四个输出轴同步转动,每个输出轴端可以外接动作执行件,实现多部位的同步动作。如果应用在小型轻工设备上,也可以作为多工位同步送料的传动结构,适配低载荷、低转速的工位需求,比如小型包装设备的分料动作工位、桌面级演示设备的联动结构。

  从安装尺寸边界来看,整套机构的横向总宽度不超过200mm,纵向安装深度不超过120mm,立式安装板的厚度只需要满足5mm以上就能提供足够的支撑强度,安装孔位可以根据实际安装需求在安装板空余位置灵活设置,不需要预留专门的固定凸台,适配性很强。万向节的十字轴结构采用一体化设计,和两端的轴叉配合间隙控制在合理范围,转动过程中没有明显的松旷量,能够保证动力传递的稳定性,即使在频繁正反转的使用场景下,也不会出现明显的传动冲击。

  在结构细节处理上,所有齿轮的轮齿端面都做了小倒角处理,既可以避免装配过程中轮齿边缘划伤操作人员,也能在齿轮啮合时起到导向作用,降低装配难度。传动轴和万向节的连接采用轴销固定的方式,不需要额外的紧固件,装配时只需要将轴端插入万向节接口,穿入固定销就能完成连接,拆装维护都很方便。支撑座的高度经过统一计算,保证所有传动轴的轴线高度一致,锥齿轮啮合时的中心距完全匹配,不会出现齿轮啮合过深或者过浅的问题,从根源上避免了传动过程中的异响和磨损过快问题。

  这套结构的设计没有采用复杂的高精度零部件,所有零件都可以通过常规的机加工或者3D打印方式制作,不需要特殊的加工工艺,制作成本很低,同时能够满足小载荷场景下的多轴同步传动需求,对于做小型机械创新设计、玩具结构开发、教学教具制作的从业者来说,这套传动方案的参考价值很高,可以直接根据实际的安装空间调整轴长和齿轮参数,快速适配不同的使用需求。
