四档行星齿轮传动结构三维设计

项目分类:齿轮 发布时间:2022-03-03 ID:563036
  • 四档行星齿轮传动结构三维设计
  • 四档行星齿轮传动结构三维设计
  • 四档行星齿轮传动结构三维设计
  • 四档行星齿轮传动结构三维设计
  • 四档行星齿轮传动结构三维设计

  这套行星齿轮传动结构的设计,最初是面向小型动力传输场景的变速需求展开的,在做结构排布之前,首先梳理了实际工况里的核心约束:输入端需要匹配小扭矩高转速的动力源,输出端要覆盖四档不同的转速扭矩输出区间,同时整体安装空间被限制在类圆形的封闭壳体内,径向尺寸不能超出壳体的内齿圈安装位,轴向尺寸要预留出换挡机构的活动余量,不能和壳体端盖产生干涉。

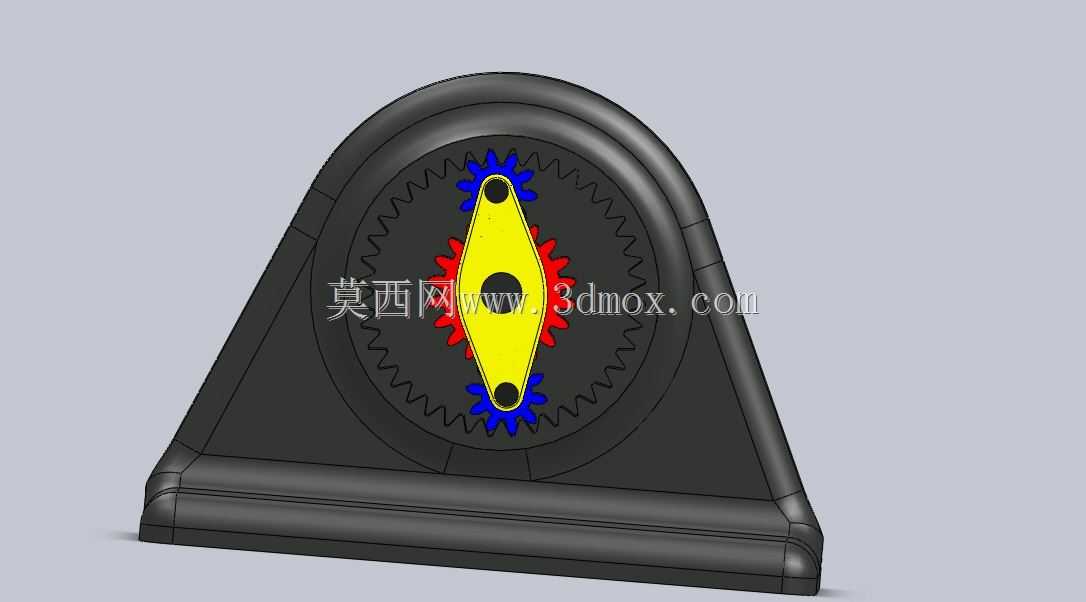

  从结构功能来看,这套轮系采用内齿圈固定、行星架输出的基础排布逻辑,中心太阳轮作为动力输入构件,三个行星轮通过销轴铰接在异形行星架上,行星轮同时和太阳轮、固定内齿圈啮合,通过不同的齿组啮合切换实现四个档位的传动比变化。实际应用中这类结构常出现在小型3D打印定制传动装置、桌面级动力实验台、小型代步工具的变速单元里,相比定轴轮系,行星结构的同轴输入输出特性可以大幅缩减传动单元的整体体积,同时多行星轮啮合的形式能把载荷分散到多个齿面接触点,单齿承受的载荷更小,相同体积下能传递的扭矩比平行轴齿轮组高出不少,运行过程中的动平衡表现也更优,高速运转时的振动和噪音更容易控制。

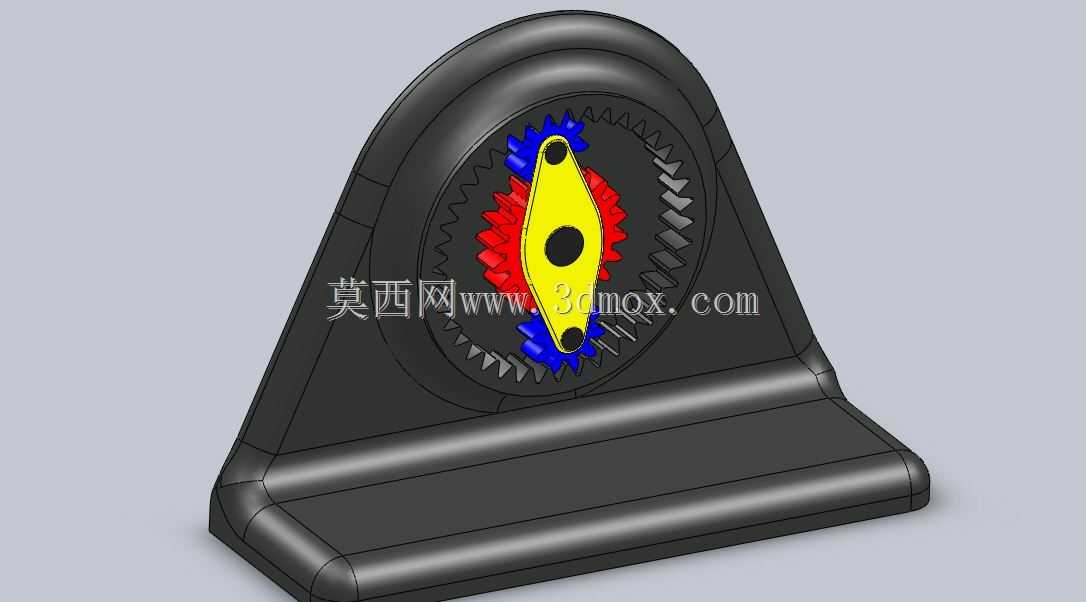

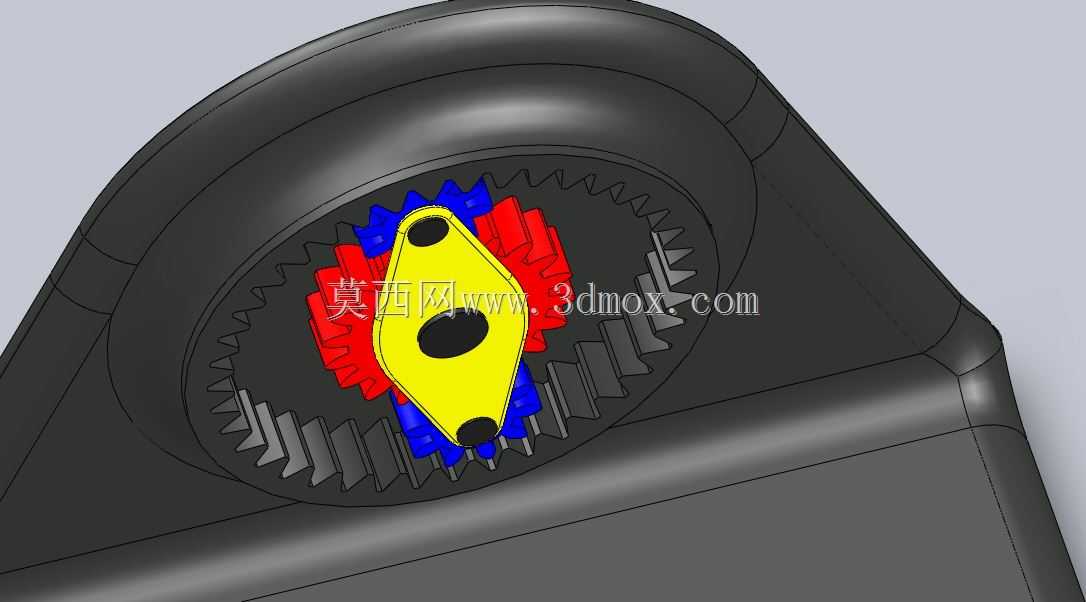

  设计过程中首先确定的是内齿圈的参数,因为内齿圈直接和外壳集成,是整个轮系的安装基准,齿圈的分度圆直径决定了整套结构的最大径向边界,建模时先把内齿圈的齿形参数、安装止口的尺寸锁定,再反过来匹配太阳轮和行星轮的齿数、模数,确保三个行星轮能均匀分布在太阳轮周围,相邻行星轮之间不会出现齿顶碰撞的问题,同时行星轮的齿顶圆和内齿圈的齿根圆之间要预留合理的啮合间隙,避免加工误差导致运转卡滞。行星架的结构设计是这套模型的重点,异形的架体既要满足三个行星轮销轴的安装定位精度,保证销轴的平行度和位置度,让行星轮转动时不会出现偏载,还要兼顾换挡动作的驱动连接位,架体上的两个定位孔分别对应不同档位下的锁止位置,切换档位时通过架体的小角度转动,让不同颜色标识的行星轮组进入啮合状态,实现传动比的切换。

  做三维建模的时候,每一个齿轮的齿形都按照渐开线标准齿廓生成,齿向没有做修形,因为这套结构面向的是低速小载荷场景,不需要过高的齿面精度要求,但是啮合侧隙的参数留了0.1mm的余量,适配3D打印或者普通机加工的精度公差,避免加工后出现齿面卡滞。安装边界方面,整个轮系的轴向定位依靠壳体两端的轴承位,太阳轮的输入端伸出壳体的长度预留了联轴器的安装空间,行星架的输出端做了扁位结构,方便和输出轴的连接件配合传递扭矩,不需要额外做键槽连接,简化了小型装置的装配流程。实际装配逻辑上,先把三个行星轮通过销轴装到行星架上,再将整个行星架组件放入带内齿圈的壳体内,最后装入太阳轮,扣合端盖即可完成装配,不需要额外的复杂工装,维护的时候只需要拆开端盖就能直接取出整套轮系,检查齿面磨损或者更换损坏的轮件。

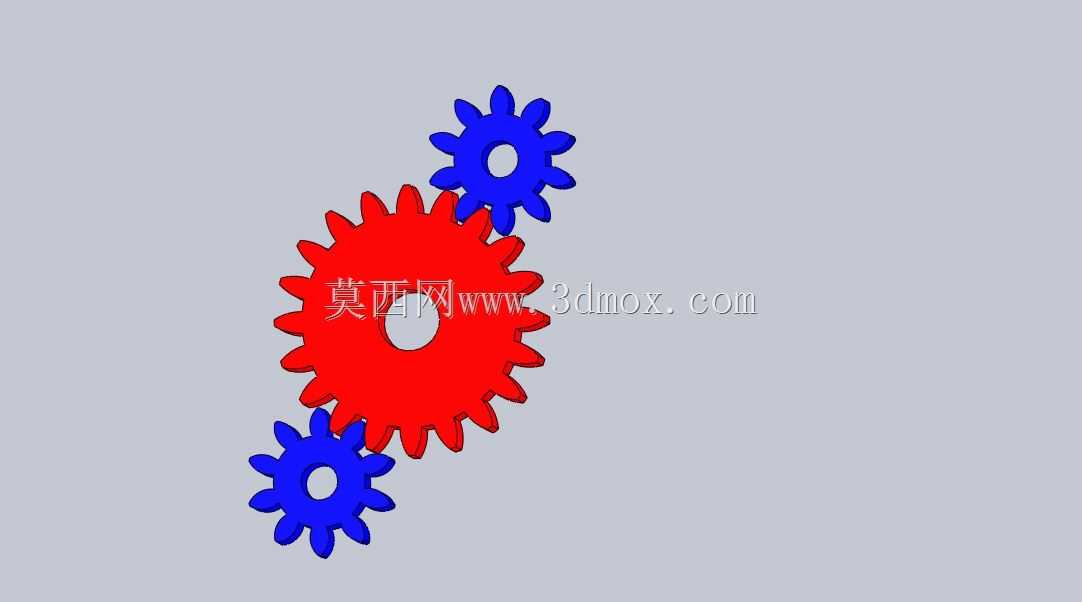

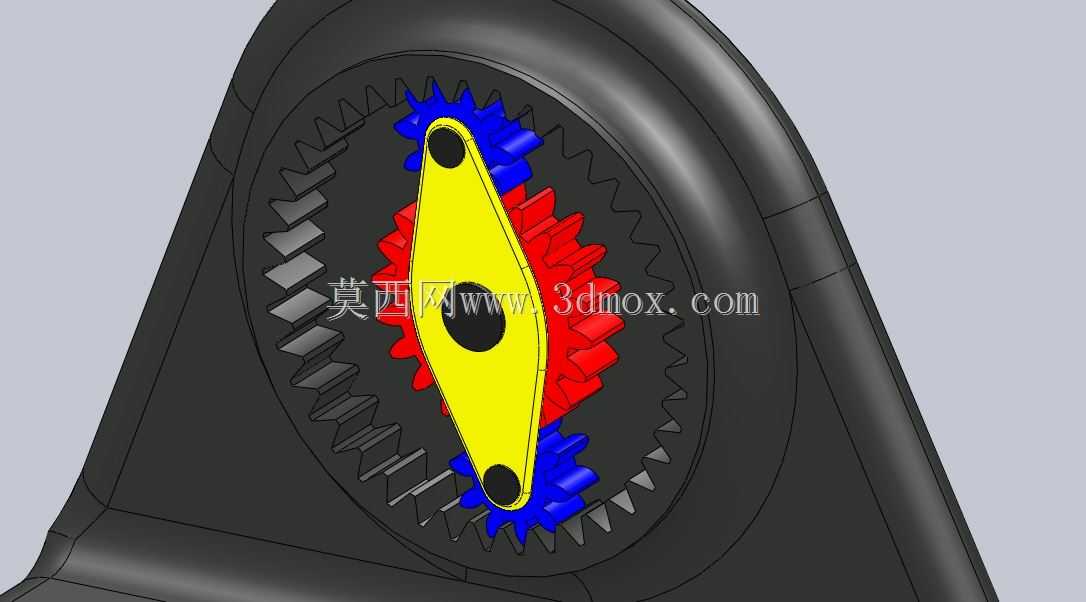

  在功能特性上,四个档位的传动比是按照等比级数排布的,相邻档位之间的转速差控制在合理区间,换挡过程中不会出现过大的转速冲击,因为行星轮系的换挡是通过齿组的啮合切换实现,不需要像平行轴变速箱那样移动齿轮,换挡机构的结构更简单,动作行程更短。这套结构在实际使用中,要注意润滑脂的填充,因为内齿圈和行星轮的啮合位置是封闭在壳体内的,填充锂基脂就能满足长期润滑需求,不需要额外设计油路,进一步简化了整体结构。建模过程中特意做了不同齿组的颜色区分,红色和蓝色的行星轮分别对应不同档位下参与啮合的轮件,能直观看到不同档位下的动力传递路径,方便做结构演示或者教学使用,也能在装配的时候快速区分不同的轮件,避免装错位置。
