十字轴式万向联轴器传动结构设计

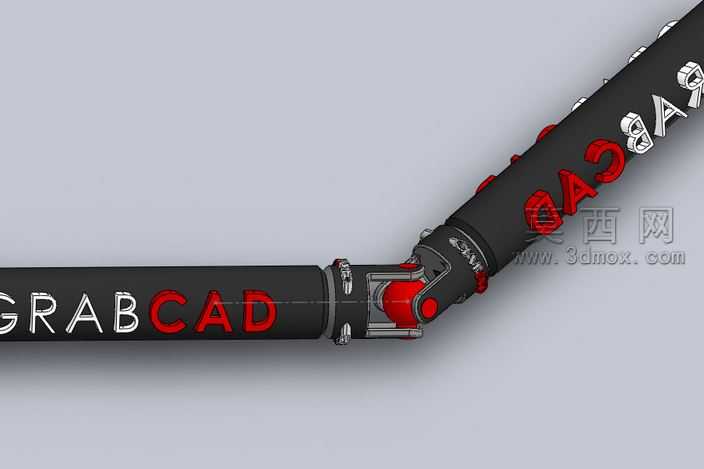

本作品为十字轴式万向轴的三维参数化建模成果，建模过程中先对万向轴的核心传动逻辑进行拆解，将整体结构划分为主动轴端、十字轴连接体、从动轴端三个核心模块，分别完成各模块的草绘轮廓绘制后，通过拉伸、旋转、切除等基础特征命令构建实体毛坯，再针对细节结构进行精细化处理。十字轴作为万向轴的核心传力部件，建模时严格控制四个轴颈的同轴度与垂直度公差，轴颈与轴叉装配孔的配合尺寸按照间隙配合标准设定，保证后续装配后可实现灵活的角度偏转。轴叉部分的耳部结构采用圆角过渡处理，既避免应力集中问题，也还原了实际工业产品的工艺特征，轴身部分的标识区域采用包覆特征制作，还原了产品的外观标识细节。材质渲染阶段，轴身主体采用哑光黑色硬质金属材质，添加细微的颗粒质感模拟实际产品的喷塑表面处理效果，十字轴及连接销轴部分采用高光亮面镀铬金属材质，通过调整反射率与粗糙度参数，突出金属加工面的光洁质感，轴端的密封部件采用红色橡胶材质，调整漫反射参数模拟橡胶的哑光弹性质感。装配阶段按照实际装配顺序添加同轴、重合等装配约束，保留十字轴与轴叉之间的旋转自由度，可实现两轴之间存在夹角状态下的连续扭矩传递，能够直观演示万向轴在不同轴交角下的工作状态，清晰展示其补偿两轴轴线角度偏移的核心功能。整体建模过程严格遵循机械设计标准，所有结构尺寸均参考工业常用万向轴规格设定，既保证了结构的合理性，也完整还原了万向轴的外观与功能特征，可用于机械传动结构的教学演示、产品选型参考以及虚拟装配仿真使用。
