燃气调压计量柜内置G16煤气表管路结构

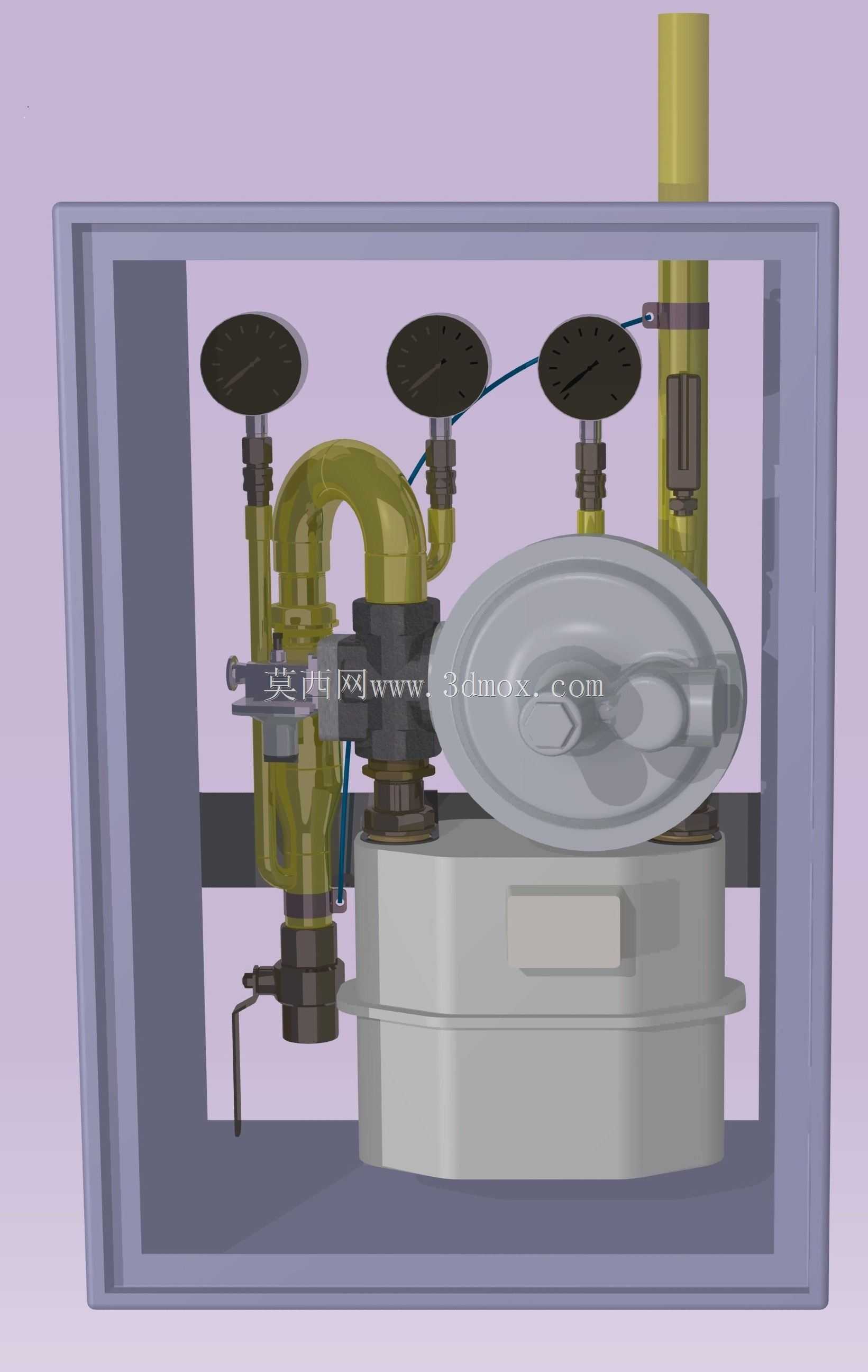

　　这套三维结构还原的是楼栋燃气调压计量箱内的核心集成单元，日常应用在居民小区低压燃气入户、小型商业餐饮门店燃气供给的前置调压计量场景，是燃气输配末端保障用气压力稳定、精准核算用气量的核心集成组件。整套结构被整合在壁挂式金属防护箱体内，箱体预留的进出管接口完全匹配城镇燃气低压入户管路的通用安装尺寸，安装时只需对接楼栋燃气立管的来气端与用户侧的供气支管，无需在现场额外裁切拼接管路，能大幅缩短现场施工的周期，也能减少现场焊接、套丝带来的密封隐患。

　　从功能逻辑上看，来气首先经过弯管段接入过滤与调压核心组件，也就是图中银灰色的主阀体单元，这个单元承担两个核心作用：一是将上游管网送来的波动燃气压力稳定在灶具、热水器等民用燃气具适配的工作压力区间，避免压力过高导致灶具脱火、压力过低无法点火的问题；二是内置的膜片计量结构，也就是G16规格的煤气计量核心，能通过燃气流经时的膜片往复运动精准累计燃气通过量，为燃气费用核算提供计量依据。调压单元上方并联的三个压力表，分别对应来气压力监测、调压后出口压力监测、以及内置安全切断阀的控制腔压力监测，运维人员巡检时无需拆解箱体，透过箱体的透明观察窗就能直接读取三个点位的压力数值，快速判断调压功能是否正常、滤芯是否存在堵塞、安全机构是否误触发。

　　设计层面上，整套管路的走向完全贴合箱体内腔的空间边界，黄色的燃气输送弯管采用大曲率圆弧过渡，没有直角急弯结构，能最大程度降低燃气在管路内流动的局部阻力损失，减少调压阀前后的不必要压损，保障末端用气设备的供气流量充足。所有管路的连接点位都预留了标准管螺纹接口，压力表通过针型阀与主管路连接，更换压力表时只需关闭对应针型阀就能在线操作，不需要切断整路燃气供应，大幅降低运维对用户正常用气的影响。主调压计量单元的底部设置了手动复位拨杆，当上游压力异常升高触发内置安全切断阀后，运维人员排除故障后只需拨动这个拨杆就能恢复供气，操作路径完全避开了内部的运动部件，不会在操作时碰松管路接头。

　　安装边界上，整套集成单元的固定支架完全贴合箱体后壁的安装孔位，所有突出部件与箱体内壁的安全间隙都满足燃气设备安装规范的要求，电气类的信号引出线（也就是图中的蓝色细管线）沿管路侧边用管卡固定，与燃气管路保持足够的安全间距，避免管线长期受震动磨损出现绝缘破损。箱体底部预留的冷凝水排放口位置，刚好对应管路最低点的排污接口，长期运行中管路内析出的冷凝水、轻质杂质可以通过这个排污口定期排出，不会在管路低点积液影响计量精度与调压灵敏度。

　　从结构设计的细节来看，三个压力表的安装高度保持在同一水平线上，既方便巡检人员快速读数对比，也让内部管路排布更规整，生产装配时能减少管路的定制化加工种类，所有连接弯管都可以采用标准化的成品管件，降低生产环节的加工成本。主计量表的圆形端盖朝向箱体的箱门方向，后期需要更换表芯、校验计量精度时，打开箱门就能直接操作，不需要拆解周边的管路组件，大幅降低后期维护的工作量。调压单元的呼吸孔位置做了下弯的防水结构，避免箱体内因温差产生的冷凝水滴入呼吸孔，影响调压膜片的正常动作。
