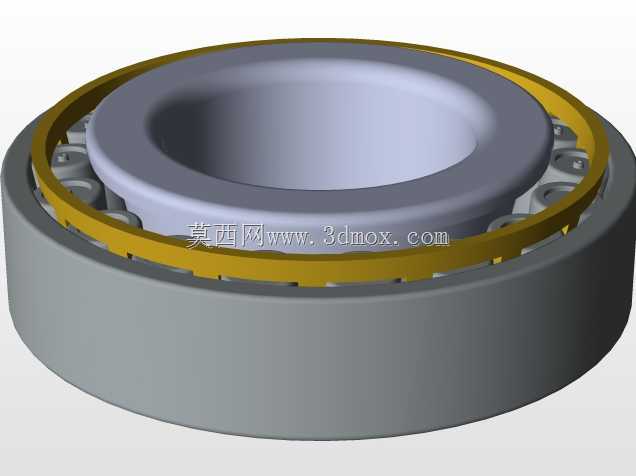

工业传动用滚柱轴承外圈结构三维数模

　　在重载传动系统的回转支撑环节，滚柱轴承的外圈是承担径向载荷、约束滚动体运动轨迹的核心构件，这类构件常见于矿山破碎设备的主轴支撑、冶金轧机的辊系装配、重型输送机的托辊组以及工程机械的行走机构中，相比滚珠轴承，滚柱类轴承的线接触承载形式能在相同安装尺寸下承受更大的径向冲击载荷，适配低速重载的连续作业工况。做这个外圈结构的三维建模时，首先要明确的是安装边界的约束条件：外圈的外圆柱面需要和轴承座的安装孔形成过渡配合，配合公差通常选取H7/k6的基孔制配合，保证装配后外圈不会在轴承座内发生周向窜动，同时避免过盈量过大导致外圈变形挤压内部滚道；外圈的内圆柱面是直接和滚柱接触的滚道工作面，这个面的圆柱度、

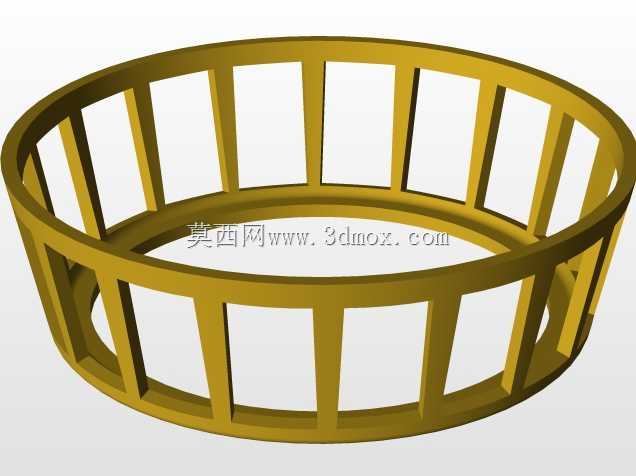

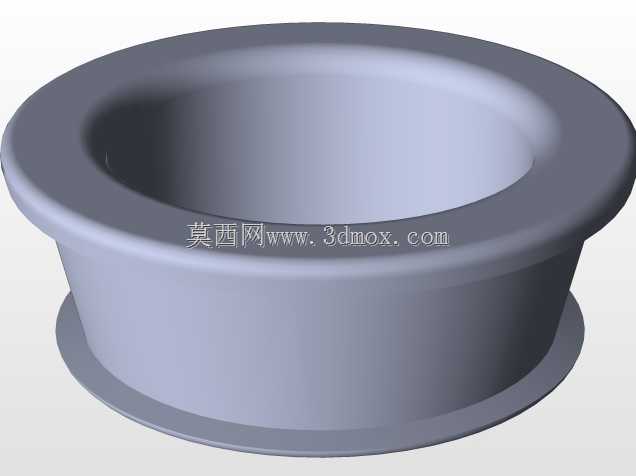

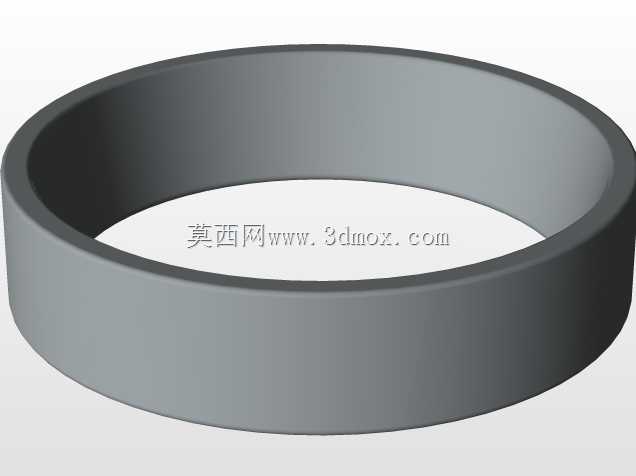

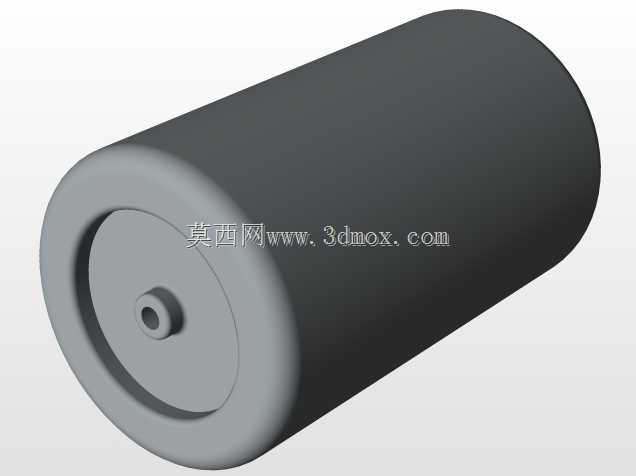

　　表面粗糙度直接影响轴承的运转精度和使用寿命，建模时需要预留出后续磨削加工的余量，滚道的曲率半径要和配套滚柱的曲率半径形成合理匹配，通常滚道曲率半径略大于滚柱半径0.02-0.05mm，避免滚柱运转时出现边缘接触导致的应力集中。从结构设计思路来看，这个外圈采用等截面薄壁环形结构，没有额外的挡边设计，适配无保持架的满装滚柱装配场景，这种设计的优势是能在有限的径向空间内排布更多数量的滚柱，进一步提升径向承载能力，适合像液压油缸铰点、传感器安装转轴这类摆动角度小、径向载荷大、不需要高速连续回转的安装位置。建模过程中需要重点控制的尺寸参数包括：外圈的总宽度尺寸要和配套轴承座的安装槽宽度匹配，宽度方向的尺寸公差通常取h7，

　　保证轴向不会出现多余窜动；外圈的壁厚要根据额定动载荷的计算值做校核，避免重载下出现外圈开裂变形，通常壁厚选取为滚柱直径的0.8-1.2倍，兼顾结构强度和径向空间利用率；外圈的两个端面要和外圆柱面保证足够的垂直度，端面作为装配时的轴向定位基准，垂直度公差通常控制在0.01mm以内，避免装配后轴承出现偏载。实际应用场景中，这类无挡边的滚柱轴承外圈往往和内圈、滚柱组件分离装配，在一些检修空间受限的设备位置，这种分离式结构能大幅降低拆装维护的难度，不需要将整个轴承座完全拆解就能完成滚动体的更换。建模时还要考虑加工工艺的合理性：外圈的外圆和滚道面都需要经过淬火处理，表面硬度达到HRC60-64，硬化层深度根据壁厚不同控制在1.5-3mm，

　　建模时不需要体现硬化层的分层结构，但要在结构上避免出现尖锐的棱角，所有边角位置都做0.2-0.5mm的圆角过渡，减少淬火过程中的应力集中，防止出现淬火裂纹。另外，在做整机装配的干涉检查时，要注意外圈外圆和轴承座安装孔的导入倒角，通常在外圈的两个外边缘做15度的导入倒角，倒角尺寸根据外圈直径大小取1-2.5mm，方便装配时的导向对准，避免装配过程中刮伤轴承座的安装孔壁。对于应用在有粉尘、水汽环境下的轴承配置，这个外圈的结构还可以根据需求在外圈端面加工密封槽，加装密封圈阻挡外界杂质进入滚道，但本次建模的基础结构没有预留密封槽，适配开式传动、有定期润滑维护的工况，比如仪器仪表内部的转轴支撑位置，这类场景载荷相对平稳，环境洁净度较高，不需要额外的密封结构，简化的结构能降低加工成本，同时减少运转过程中的摩擦阻力。在三维建模的特征搭建上，优先采用旋转凸台作为基础特征，保证整个环形结构的同轴度，后续的倒角、圆角特征按照加工顺序依次添加，避免特征顺序混乱导致的建模错误，同时要保证模型的可编辑性，方便后续根据不同的载荷需求调整壁厚、宽度、滚道直径等参数，快速衍生出适配不同安装空间的系列化型号。
