农业打捆设备用钣金支撑固定支架

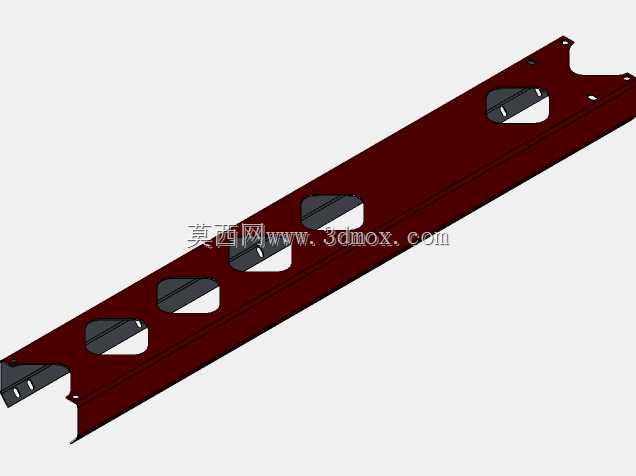

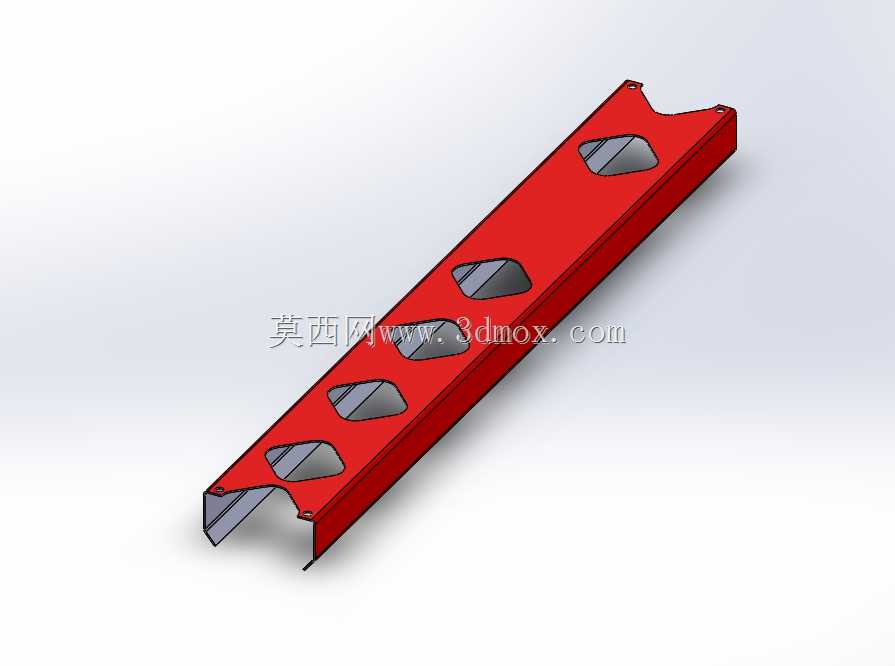

　　在农牧装备的秸秆打捆作业场景里，这类长条形钣金支架是打捆机拾捡、捆扎机构的核心支撑构件之一，主要承担线束排布、轻质辅助部件挂载以及局部结构补强的作用，作业时需要跟随打捆机在颠簸的田间工况下持续承受低频振动，不能出现焊缝开裂、安装位错位的问题。从实际使用需求倒推设计逻辑，这类支架采用逆向工程思路做钣金成型设计，首先要匹配原有设备的安装空间边界，整体采用长直槽型截面结构，槽体的翻边高度经过反复校核，既保证足够的截面惯性矩来抵抗垂直方向的载荷变形，又不会因为翻边过高干涉周边运动的拨草杆、送绳针等运动部件。支架本体上开设的多组异形减重孔，不是单纯为了减少材料用量，每一处孔位的位置都避开了应力集中的折弯区域，孔边做了小圆弧过渡处理，

　　避免田间作业时秸秆碎屑、泥块卡在孔内造成额外负重，同时也能在喷涂工序时让漆液更好地附着，减少边角位置的锈蚀风险。两端的异形缺口是直接对应设备上原有安装凸台的轮廓做的仿形设计，安装时不需要额外调整对位，直接卡入凸台后用紧固件锁紧即可，能大幅降低田间维修更换的操作难度，不需要复杂的工装辅助就能完成拆装。从安装边界来看，支架的长度方向尺寸严格适配打捆机侧架的安装孔距，折弯后的槽体内宽刚好贴合安装基面的凸起棱边，限制了支架在横向的窜动余量，安装孔位采用长圆孔与圆孔组合的设计，长圆孔方向顺着支架长度方向布置，能抵消钣金加工、焊接过程中产生的微小尺寸误差，避免出现孔位对不上无法装配的问题。设计过程中需要重点考量钣金的折弯工艺性，

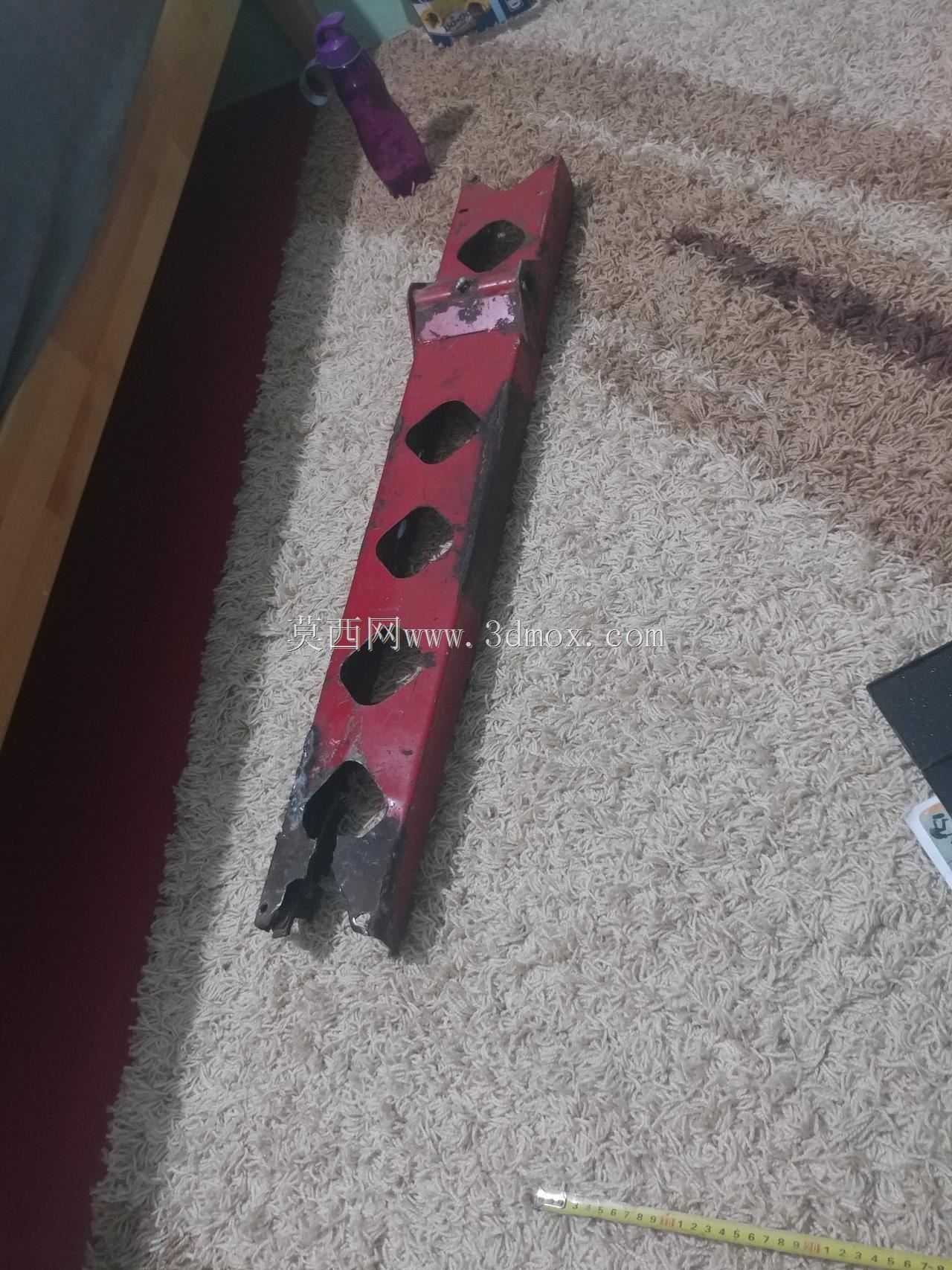

　　所有折弯内角都匹配常规钣金折弯刀具的R角，不需要定制特殊刀具就能完成加工，板材厚度选用常规的冷轧钢板规格，折弯后不需要额外做加强筋就能满足刚度要求，表面做喷塑处理适配农机的户外作业环境，耐泥水锈蚀的能力优于普通喷漆处理。这类支架在实际作业中不会直接参与秸秆的压缩、捆扎受力，主要作用是固定打捆机上的传感器线束、辅助挡草板以及小型的传感检测元件，所以设计时不需要做过高的强度冗余，只要保证在设备运行振动下，挂载的部件不会出现松动移位即可。逆向建模过程中，首先通过扫描获取原有支架的点云数据，重点对齐两端的安装位、孔位的相对位置，再对扫描数据里的变形、磨损区域做修正，还原零件的原始设计尺寸，建模时直接采用钣金模块做可展开的参数化设计，

　　方便后续根据不同机型的安装空间做快速改型，调整长度、孔位位置就能适配不同马力段的打捆机安装需求，不需要重新做整体结构的重新设计。支架的槽型结构本身也可以作为线束的走线通道，线束可以顺着槽体内腔排布，用扎带穿过减重孔固定，避免线束裸露在外被运动部件剐蹭破损，这也是这类支架采用槽型截面的一个隐性设计考量，兼顾结构支撑和走线防护的双重作用。在做成型工艺校核时，要确认每一处异形孔的位置都在折弯线的安全距离之外，避免折弯时孔位出现拉延变形，两端的缺口边缘做小折边处理，既提升边缘的刚度，也能避免安装时锋利的边角划伤操作人员或者割破线束表皮。
