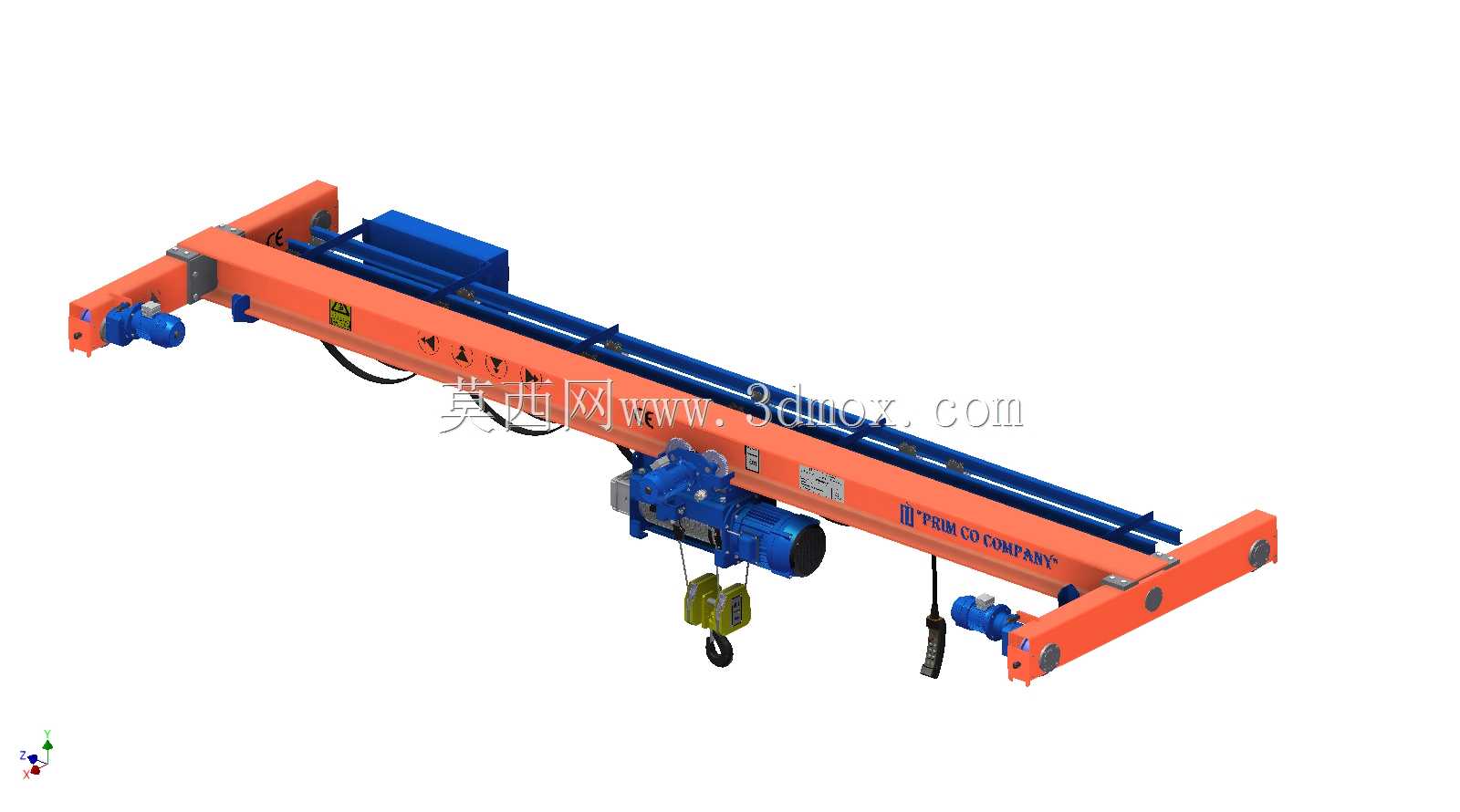

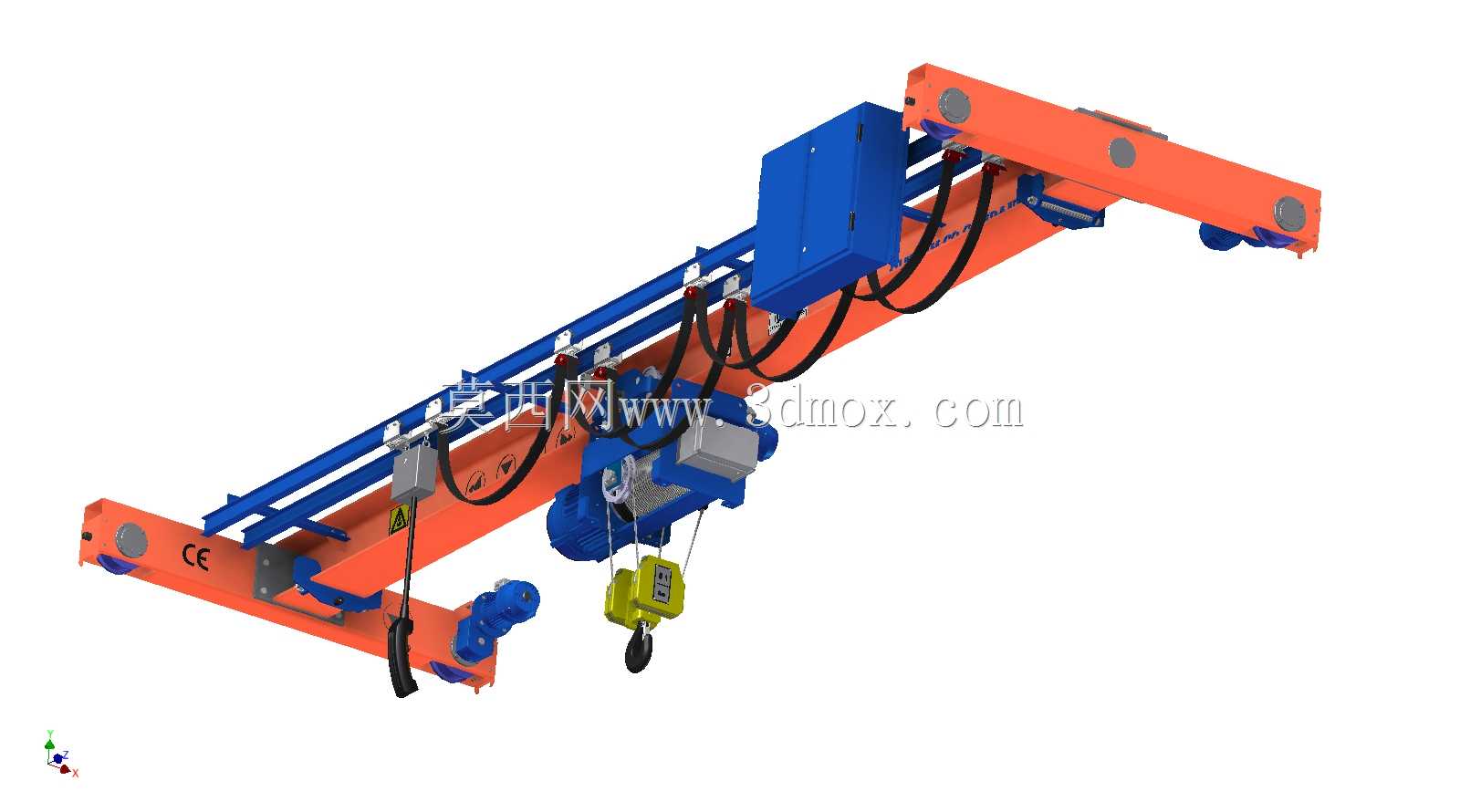

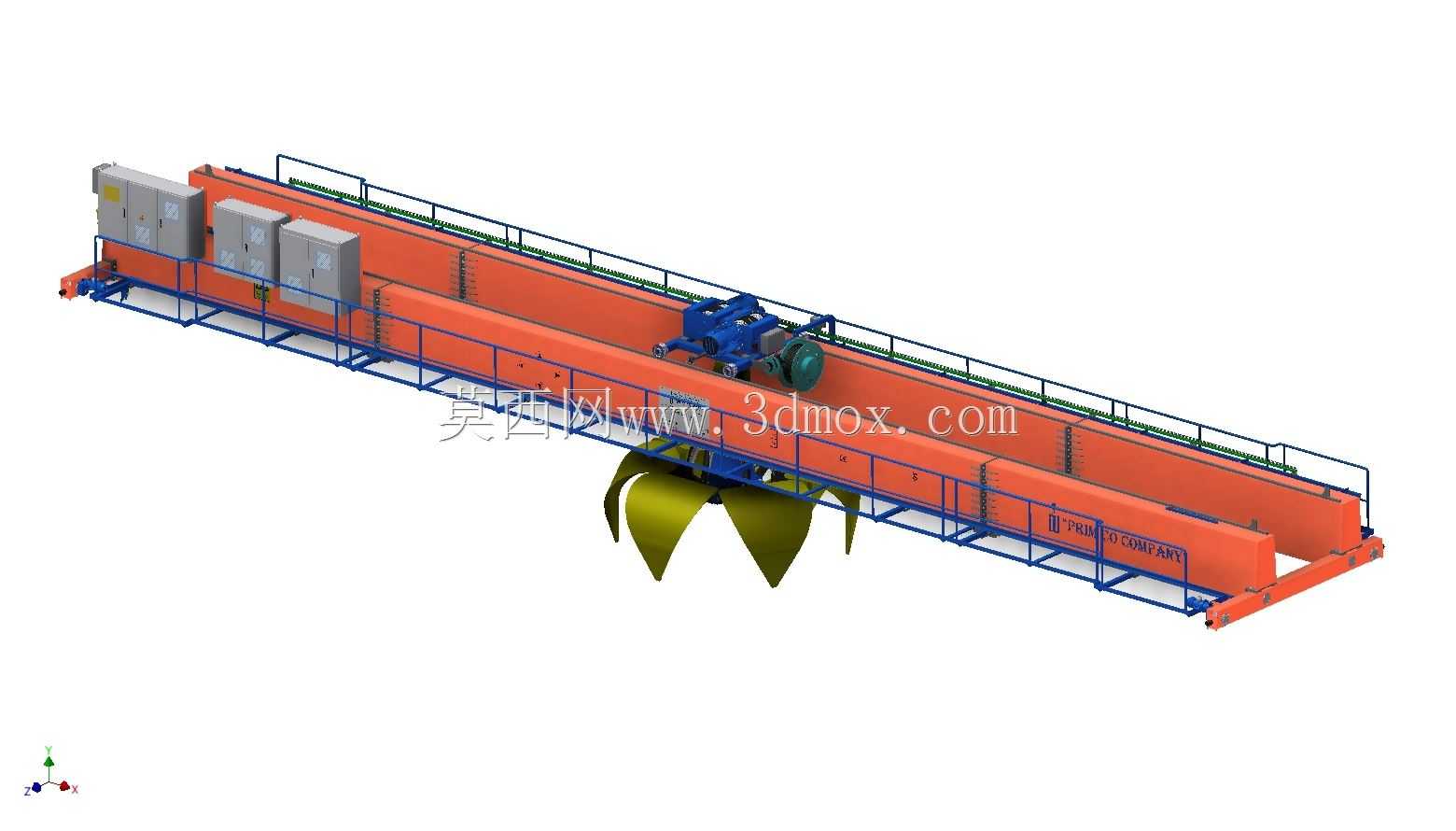

带H型配置的单梁电动桥式起重设备结构

　　在机械加工车间、仓储库区、轻型装配产线的物料转运场景里，这类单梁电动桥式起重设备是覆盖中小吨位定点吊运需求的核心装备，区别于大吨位双梁桥式起重机的厚重结构，这款带H型配置的单梁设备主打10吨及以下载荷的高频次轻载作业，适配跨度10米到22米的常规厂房柱距布局，能在不额外占用地面作业空间的前提下，完成从原材料卸车、工序间工件转运、成品装车全流程的垂直+水平吊运作业。从结构设计逻辑来看，主梁采用箱型焊接结构，主腹板与上下翼缘板的焊缝采用连续角焊缝，焊后做整体时效处理消除焊接应力，避免长期负载下主梁出现下挠变形，主梁上翼缘面铺设的运行轨道采用标准起重机钢轨，轨距匹配端梁的行走轮组轮距，端梁部分采用分体式螺栓连接结构，

　　和主梁对接时通过定位销保证装配同轴度，端梁两端的行走轮组采用单轮缘铸钢车轮，轮缘内侧和轨道侧面预留3到5毫米的间隙，既能避免运行卡滞，也能防止脱轨风险。配套的电动葫芦采用低净空布局设计，葫芦本体的行走轮直接卡装在主梁下翼缘的轨道上，相比传统悬挂式葫芦能有效缩短吊钩到厂房顶部的最小距离，在层高有限的老旧厂房改造场景里，能多争取200到300毫米的有效起升高度，这点对于需要吊运较高尺寸工件的装配场景尤为实用。葫芦的起升机构采用锥形转子制动电机，断电自动锁止的结构能避免起吊过程中出现溜钩风险，钢丝绳采用镀锌防扭钢丝绳，多层缠绕时不会出现打扭乱绳问题，吊钩组配备推力轴承，吊运过程中可手动旋转工件调整朝向，方便工位上的装配对位。

　　设备的供电系统采用滑触线供电形式，沿厂房长度方向布置的安全滑触线和端梁上的集电器配合，避免传统拖缆在长距离运行时出现电缆磨损、拉扯断裂的问题，控制部分采用随葫芦移动的手电门控制，操作按钮采用带防误触的防护结构，同时预留了遥控操作的接口，可根据作业需求加装无线遥控装置，操作人员可在地面安全位置操控设备运行，避免在吊物下方作业的安全风险。从安装边界来看，设备端梁的行走轮组中心距需要和厂房牛腿上预装的轨道中心距严格匹配，安装前需要复核轨道的标高差，同一截面两侧轨道的标高差不能超过10毫米，轨道纵向的倾斜度不能超过千分之一，避免设备运行时出现爬坡、啃轨问题。主梁的上拱度按照国标要求预设为跨度的千分之一，

　　在额定载荷下主梁的下挠值不能超过跨度的千分之八百，卸载后拱度能自动恢复，无永久变形。端梁两端的缓冲装置采用聚氨酯缓冲块，和厂房端部的车挡配合，能吸收设备运行到端部位置的碰撞冲击力，避免硬碰撞对结构造成损伤。设备的起升高度根据厂房净高可做定制化调整，常规配置下起升高度覆盖6米到18米，起升速度分为快慢两档，快速档用于空载时的快速对位，慢速档用于起吊重物时的精准就位，大小车的运行速度也采用双速配置，兼顾作业效率和对位精度。在日常运维的结构设计考量上，所有需要定期润滑的轴承部位都预留了注油嘴，无需拆解结构即可完成润滑保养，电机、制动器等易损件采用标准化通用型号，替换时无需做定制加工，能大幅缩短设备故障停机时间。主梁侧面预留了安全滑线、限位开关的安装支架孔位，现场安装时无需额外钻孔焊接，减少现场施工的工作量，端梁上的行走轮组采用可拆卸式轴承座设计，车轮磨损后可单独拆卸更换，无需整体更换端梁结构，降低后期维护成本。这类设备相比手动单梁起重机，作业效率能提升3倍以上，操作人员的劳动强度也大幅降低，相比大吨位双梁起重机，设备自重更轻，对厂房牛腿的承重要求更低，能适配大部分老旧厂房的承重条件，在五金加工、汽配装配、成品仓储、模具吊运等场景里都有广泛的应用，尤其是在需要频繁吊运中小型工件、作业半径覆盖整个厂房跨距的场景下，这类单梁电动桥式起重机的投入产出比远高于其他类型的起重设备。
