C型低扬程单梁电动桥式起重设备结构

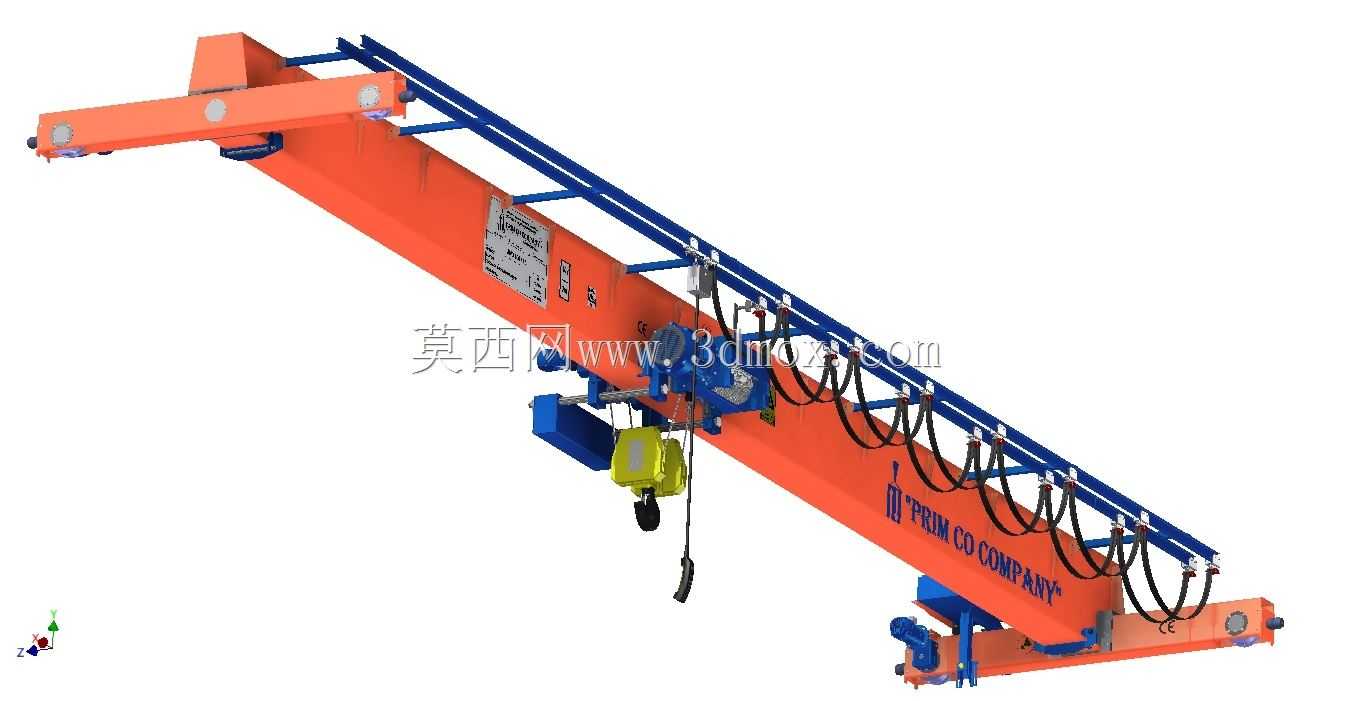

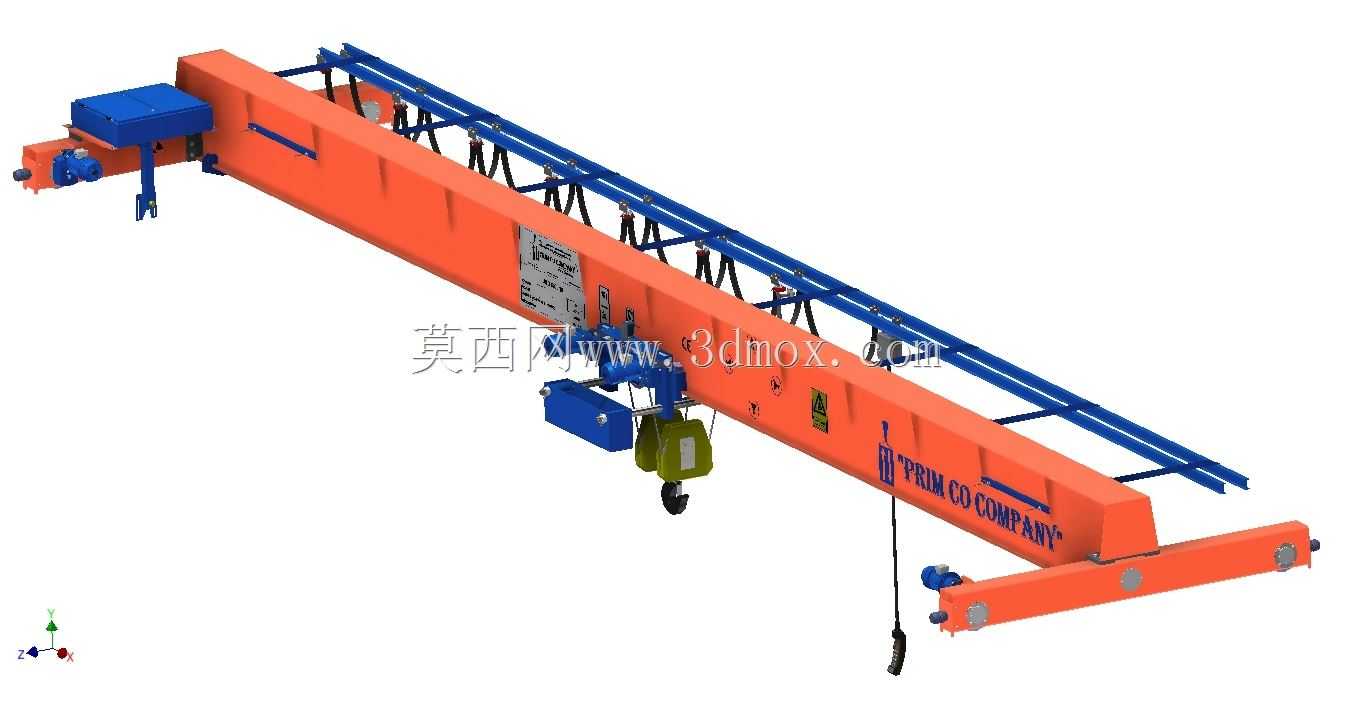

　　这款C型低扬程单梁电动桥式起重结构，主要适配层高受限的中小型工业厂房内部物料转运场景，常见于机械加工车间的工件周转、轻型装配线的物料上线、仓储库区的件货堆垛这类作业半径覆盖厂房全跨距的工况，相比通用单梁起重机，它针对低净空场景做了结构优化，能在厂房轨顶到屋架下弦预留空间不足的环境里完成安装，不会因为起升空间冗余不足导致吊钩无法抵达额定起升高度。从结构设计逻辑来看，主梁采用箱型单梁截面，沿厂房两侧的轨道纵向运行，电动葫芦沿主梁下翼缘布置的横向轨道做跨距方向移动，整体的运行机构采用分别驱动形式，端梁两端的行走轮组通过独立的减速机构传递动力，避免集中驱动带来的长传动轴挠度变形问题，同时C型的端梁连接结构让主梁整体安装高度进一步压缩，

　　相比传统直连端梁的单梁结构，能节省15%左右的垂直安装空间，这也是低扬程设计的核心要点。在功能特性上，该设备的起升机构配套了电动葫芦组件，起升运行与大小车运行均采用电动驱动形式，操作端可配套地面手电门或者无线遥控装置，适配不同作业场景的操作需求，葫芦上配套的导绳器、限位装置能避免起升过程中钢丝绳乱绳、冲顶这类常见故障，主梁上布置的滑触线供电系统沿主梁侧边的支架敷设，不会占用主梁下方的作业空间，同时电缆滑车的排布做了等距固定，避免运行过程中电缆拉扯、弯折过度导致的线体损坏。从安装边界来看，该结构的端梁行走轮距匹配标准厂房起重机轨道的安装间距，安装前需要确认厂房两侧牛腿的承载能力满足设备总重加额定起重量的载荷要求，

　　轨顶标高的误差需要控制在行业规范允许的范围内，避免运行过程中出现卡轨、啃轨的问题；主梁的总长度根据厂房跨距定制，两端伸出端梁的长度满足安全缓冲距离要求，两端的缓冲器与轨道端部的止挡装置位置匹配，能在运行到极限位置时起到缓冲保护作用。在实际作业过程中，该设备的额定起重量适配轻型物料的吊运需求，低扬程的设计让吊钩的最低落位能抵达地面作业面，最高起升位置能满足常规工位的物料转运高度要求，不会因为扬程过高导致设备结构冗余、自重增加，也不会因为扬程不足无法覆盖作业高度区间。主梁侧面的标识区域预留了设备参数、警示标识的安装位，端梁位置的检修平台能满足日常维护时的人员操作空间，行走轮组采用可拆卸的轴承座结构，后期维护更换轮组时不需要整体拆卸端梁，

　　能大幅降低维护的工作量。供电滑线的防护结构能避免车间内的粉尘、切削液溅落到滑线上导致的接触不良问题，适配机械加工车间这类存在少量粉尘、切削液飞溅的作业环境。整体结构的受力分布经过校核，主梁的挠度在额定载荷下满足通用桥式起重机的刚度要求，不会因为长期负载出现主梁下挠超标的问题，端梁与主梁的连接采用高强度螺栓配定位销的形式，既能保证连接强度，也能在安装时快速调整主梁的水平度，降低现场安装的调试难度。
