起重设备用双轮吊钩组结构设计

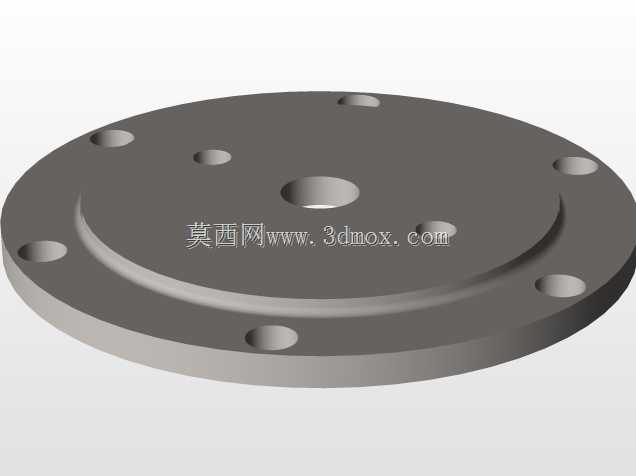

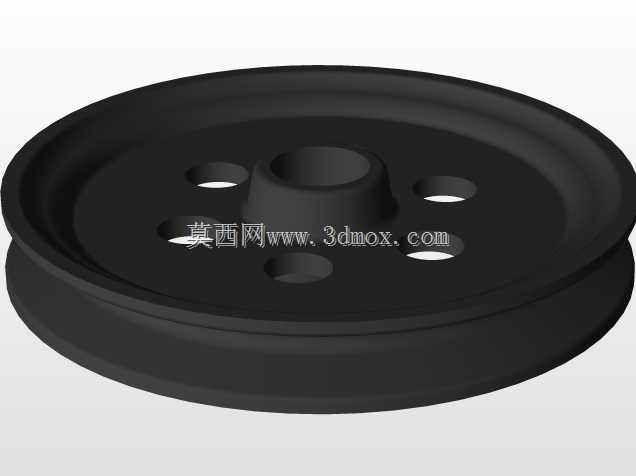

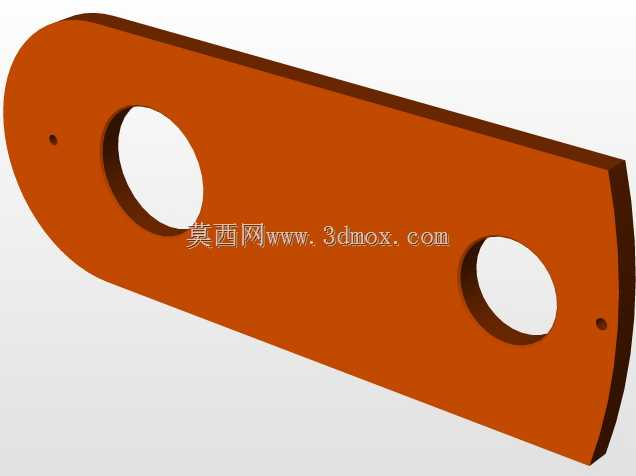

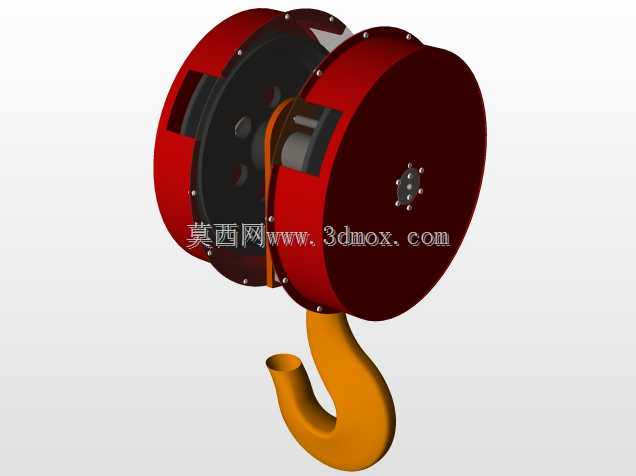

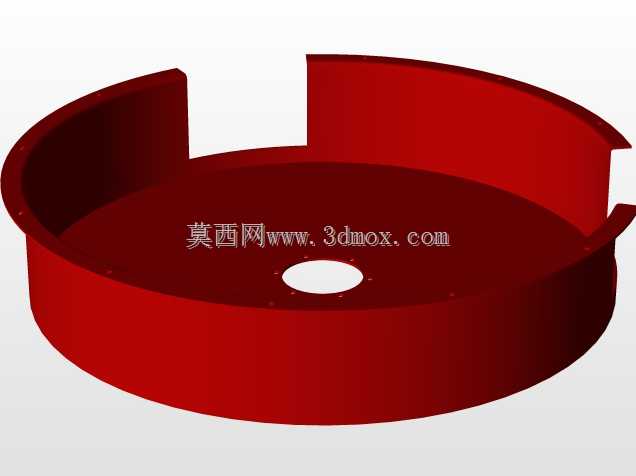

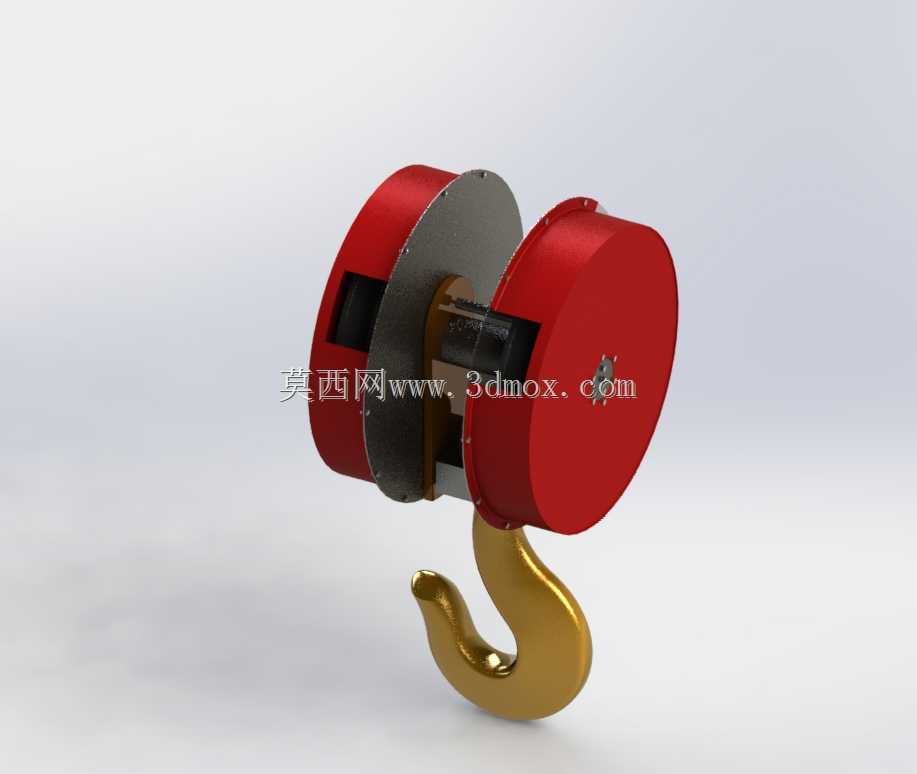

　　在车间重型工件转运、港口散货装卸、基建工程物料垂直吊运这类高频重载作业场景里，吊钩组是直接承载吊重、衔接起升钢丝绳与被吊物的核心受力部件，其结构合理性直接决定起重作业的安全冗余与运行稳定性。这套双轮结构的吊钩组，在设计阶段就围绕中吨位起重作业的实际载荷特性做了针对性优化，区别于单滑轮吊钩组仅适配小吨位轻载作业的局限，双滑轮的排布能够将钢丝绳的单绳拉力有效拆分，降低单根钢丝绳的载荷占比，同时让起升过程中钢丝绳的走线更顺畅，减少钢丝绳与滑轮槽的偏磨问题，延长易损件的更换周期。从结构布局来看，两个滑轮采用对称式同轴排布，滑轮外侧设置了全包覆的红色防护端盖，端盖一方面能够阻挡作业环境中的粉尘、铁屑、焊渣等杂物进入滑轮内部的轴承腔，

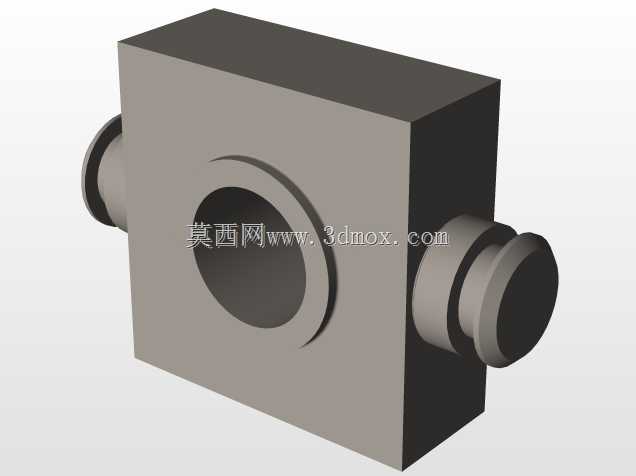

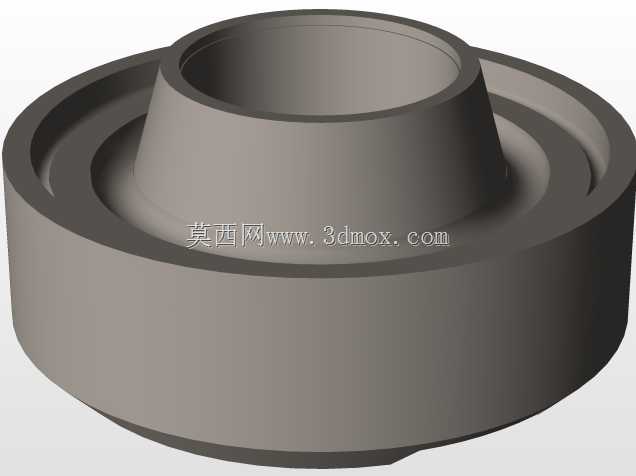

　　避免轴承因异物侵入出现卡滞、异常磨损，另一方面醒目的红色涂装也能在车间、工地这类复杂作业环境中提升吊具的视觉辨识度，减少作业过程中吊具与周边设备、结构件发生碰撞的概率。滑轮与下方吊钩的衔接部分采用了十字铰式的连接结构，这种结构能够允许吊钩在垂直起升的基础上，实现一定角度的横向、纵向摆动，适配被吊物起吊过程中重心微调的需求，避免吊重过程中出现钢丝绳别劲、吊钩受侧向弯矩导致的变形甚至断裂风险。下方的吊钩采用锻造钩头结构，钩身的弧度经过载荷校核，钩尖位置设置了防脱挡片的安装位，实际使用时搭配防脱装置能够避免吊索具从钩口意外滑脱，钩身与上方连接座的衔接处设置了推力轴承，能够让吊钩在承载状态下灵活转动，方便作业人员调整被吊物的朝向，

　　适配不同的吊装对位需求。从安装边界来看，这套吊钩组的滑轮槽尺寸适配常规起升机构的钢丝绳直径，两个滑轮的中心距经过精准核算，能够保证两根钢丝绳在起升、下降过程中不会出现相互摩擦、干涉的问题，整体结构的轴向尺寸紧凑，不会占用过多的起升高度空间，对于厂房净空高度有限的室内车间作业场景有更好的适配性。设计过程中针对滑轮的轮槽角度、壁厚做了等强度优化，在保证轮槽对钢丝绳支撑包裹性的前提下，尽可能降低滑轮自身的重量，减少起升机构的无效载荷占比，提升起重作业的有效载荷利用率。滑轮内部的轴承选型匹配了对应吨位的额定动载荷，能够承受长期重载转动带来的交变应力，轴承端的密封结构采用多层迷宫式设计，即便在露天作业遇到雨水冲刷、

　　或者车间内有切削液飞溅的场景，也能有效阻挡液体进入轴承腔，保证润滑脂的性能稳定，降低日常维护的频次。吊钩部分的钩颈位置做了应力缓释处理，避免截面突变带来的应力集中问题，钩身的载荷校验覆盖了垂直起吊、斜向吊载等多种实际作业中可能出现的工况，保证在额定载荷范围内各个受力截面的安全系数都符合起重部件的设计规范。在实际配套使用时，这套吊钩组可以直接匹配对应吨位的桥式起重机、门式起重机、移动式汽车吊的起升机构，不需要对原有起升钢丝绳的走线结构做大幅改动，安装时只需要将钢丝绳按照规范穿绕进两个滑轮的轮槽，做好绳端固定即可投入使用，日常维护只需要定期检查滑轮转动是否顺畅、钩身是否有裂纹或变形、轴承润滑脂是否充足，就能保证长期稳定运行。区别于部分焊接结构的吊钩组，这套结构的主要受力部件均采用锻造后机加工的工艺成型，材料内部组织更致密，抗冲击载荷的能力更强，面对起重作业中经常出现的急起急停、载荷瞬间波动的工况，有更好的结构可靠性，能够有效降低吊具失效带来的作业安全风险。
