带工具柜集成式壁装悬臂起重装置

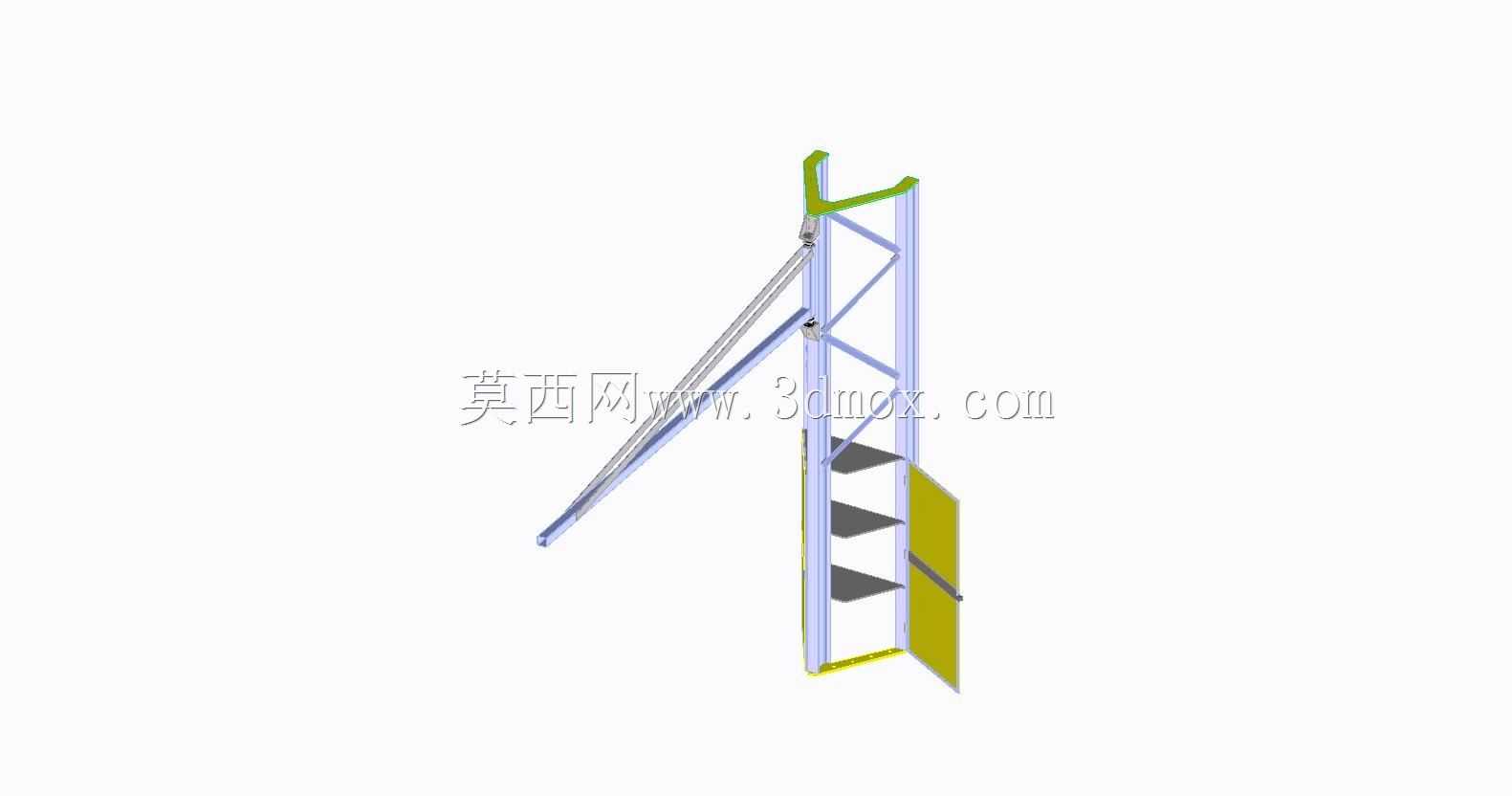

　　这款集成工具柜的壁装悬臂起重结构，主要面向中小型机加工车间、装配工位、维修工段的近距离小吨位物料转运场景，解决传统固定式起重设备覆盖盲区的工位吊装需求，尤其适配设备旁零散工件上下料、工装夹具调换、重型工具存取这类频次高但单次载荷不大的作业环节，相比落地式悬臂吊不需要单独做地面基础，能充分利用车间立柱、墙面的竖向安装空间，不会占用工位周边的人行与物料通道。从结构设计逻辑来看，整体采用立柱贴墙安装的承载方案，主立柱为矩形型钢焊接框架，框架内侧整合了多层置物空间也就是配套的工具柜，柜门采用侧开式结构，可用于存放吊装索具、常用扳手、工位检具等日常作业配件，避免吊装配件随意堆放丢失，也省去了单独在工位旁配置工具柜的空间占用。

　　悬臂部分采用斜拉筋加强结构，斜向支撑杆一端连接悬臂中段，另一端固定在主立柱上部，通过三角形稳定结构抵消悬臂起吊时的下挠力矩，相比无斜拉的直悬臂结构，同等截面型材下能提升30%左右的额定起吊能力，同时控制悬臂自身重量，降低回转时的操作阻力。悬臂的回转支承设置在主立柱上部与悬臂连接的位置，采用滑动摩擦配合结构，可实现水平方向近180度的回转覆盖，作业时操作人员只需轻推吊重即可调整覆盖范围，不需要额外配置电动回转机构，适配小范围工位的灵活吊装需求，维护成本也更低。安装边界方面，主立柱的安装基面需要为实心混凝土墙面或者承重能力满足载荷要求的厂房钢立柱，安装面平面度误差需控制在每米2mm以内，避免立柱安装倾斜导致悬臂回转卡滞、

　　长期受力不均出现结构变形；悬臂伸出长度根据工位覆盖范围设计，末端最大起升高度适配常规工位的工件转运高度，不会与车间内的行车、顶部管线发生干涉，主立柱底部距离地面的预留高度可根据现场工位需求调整，底部工具柜的下沿距离地面预留100mm左右的间隙，避免地面积水、清扫杂物时磕碰柜体。结构细节上，悬臂的上翼缘设置了小车行走轨道，手动葫芦的行走轮可沿轨道顺畅移动，轨道两端设置了限位挡块，防止葫芦行走超程脱轨；主立柱与墙面的连接采用多组膨胀螺栓或者焊接连接板的固定方式，连接点的数量与间距经过受力核算，可承受额定起重量下的倾覆力矩与竖向载荷，工具柜的层板采用可调节结构，可根据存放物品的尺寸调整层间距，柜门配置简易锁具，

　　非作业时段可锁定柜内存放的贵重工具与索具。在实际使用场景中，这类壁式悬臂吊通常布置在数控车床、加工中心的设备侧方，用于工件从料架到机床工作台的上下料转运，也可布置在钳工维修工位，用于重型零部件的拆装抬升，相比人工抬升能大幅降低作业人员的劳动强度，避免重型工件搬运过程中的砸伤风险，相比大型行车，其操作更灵活，响应速度更快，不会出现多工位等待行车的调度冲突，非常适合作为车间大型起重设备的补充，覆盖单工位的小范围吊装需求。设计过程中针对工位常见的操作痛点做了对应优化，比如悬臂的操作高度设置在人体工程学适配的区间，操作人员站立时即可轻松推动吊重调整位置，不需要抬手或者弯腰操作；斜拉筋的布置避开了葫芦的行走路径，不会出现小车行走与结构件干涉的问题；工具柜与主立柱采用一体化焊接结构，不需要现场二次组装，安装时只需整体固定立柱即可完成主体结构安装，缩短现场施工周期。
