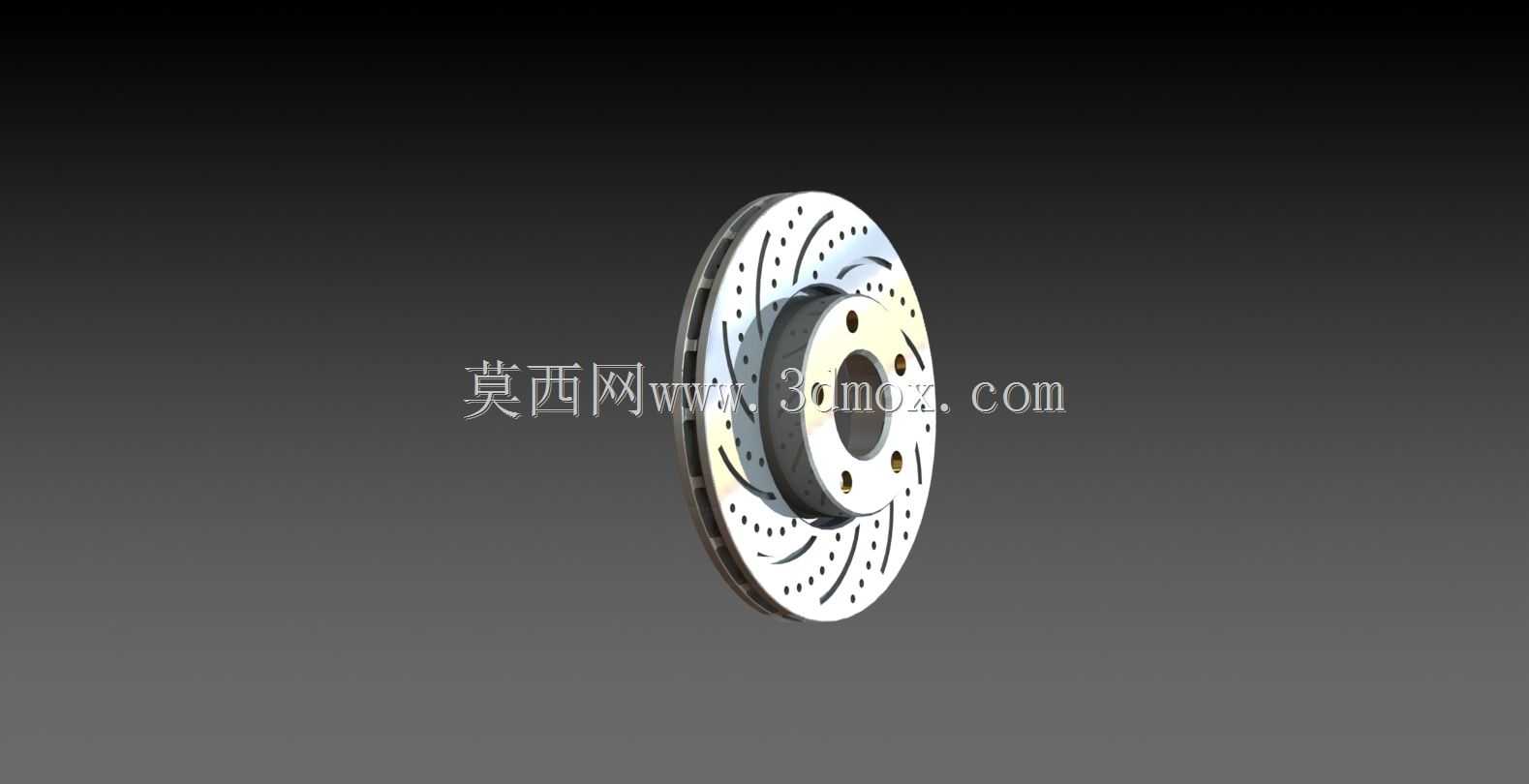

288毫米直径通风划线钻孔盘式制动转子

　　日常做乘用车底盘制动系统匹配的时候，经常会遇到原厂制动系统热衰减明显、制动脚感偏软的问题，尤其是针对1.6吨到1.8吨级别的家用前驱车型，频繁制动后制动盘表面热量积聚快，很容易出现制动踏板行程变长、制动力输出波动的情况，这次设计的这款288毫米直径的制动转子，就是针对这类紧凑型家用车的前轮制动升级需求做的结构方案。

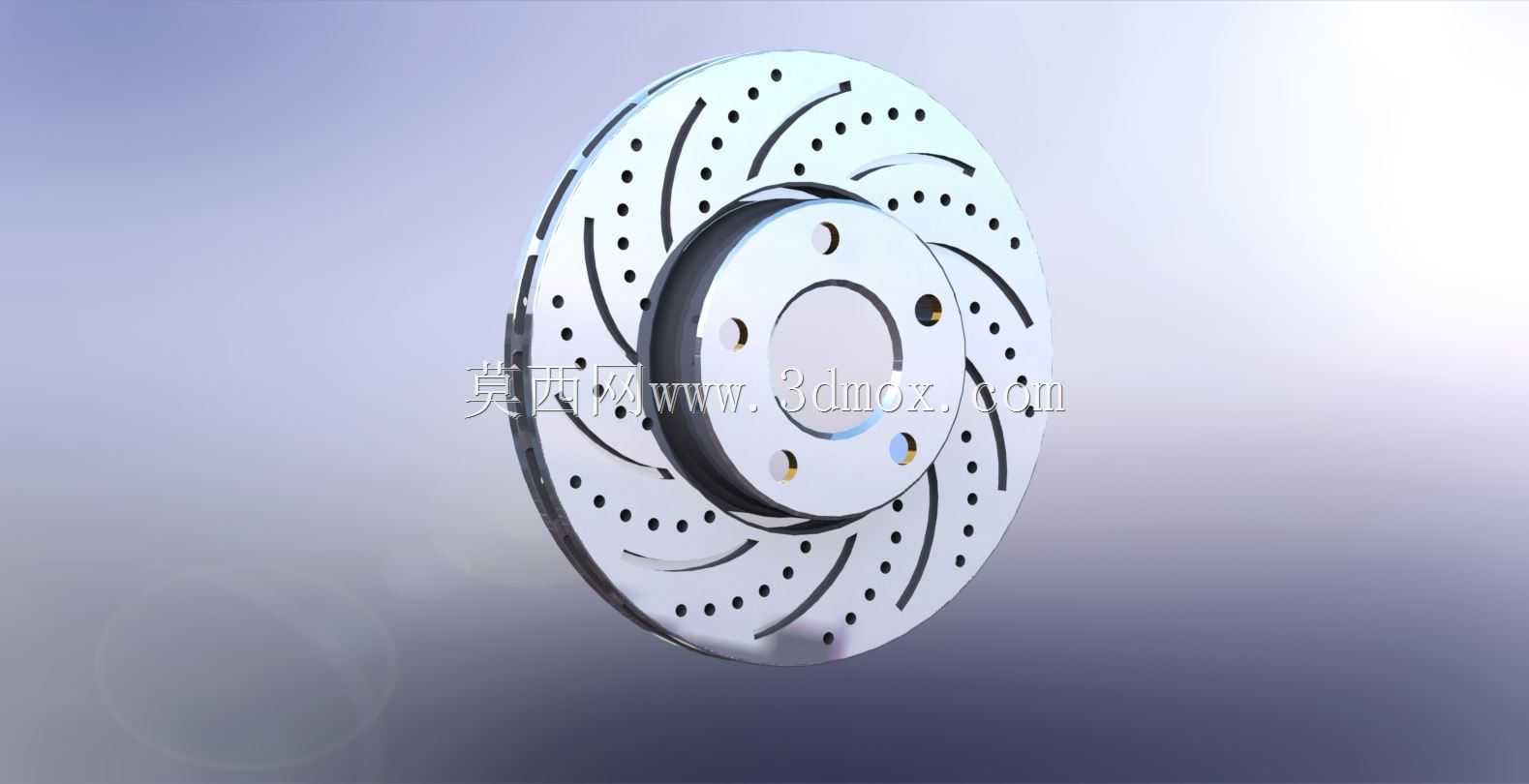

　　先从安装边界说起，这款转子的安装定位基准完全遵循主流紧凑型乘用车的前轮轮毂接口参数，中心定位孔直径、五个安装螺栓的孔位分布圆直径都和同规格量产车型的原厂轮毂轴承单元完全匹配，不需要额外做转接法兰或者改动轮毂安装面，安装的时候直接套在轮毂轴头上，拧紧车轮螺栓就能完成定位，不会出现安装偏心导致的制动抖动问题。转子的总厚度控制在22毫米，其中两侧摩擦工作面的初始厚度各为10毫米，中间通风风道的厚度为2毫米，这个厚度尺寸既保证了摩擦面有足够的磨损余量，也不会因为总厚度过大导致制动卡钳的安装位置需要调整，适配原厂单活塞浮动卡钳或者同规格的升级多活塞卡钳都没有干涉问题。

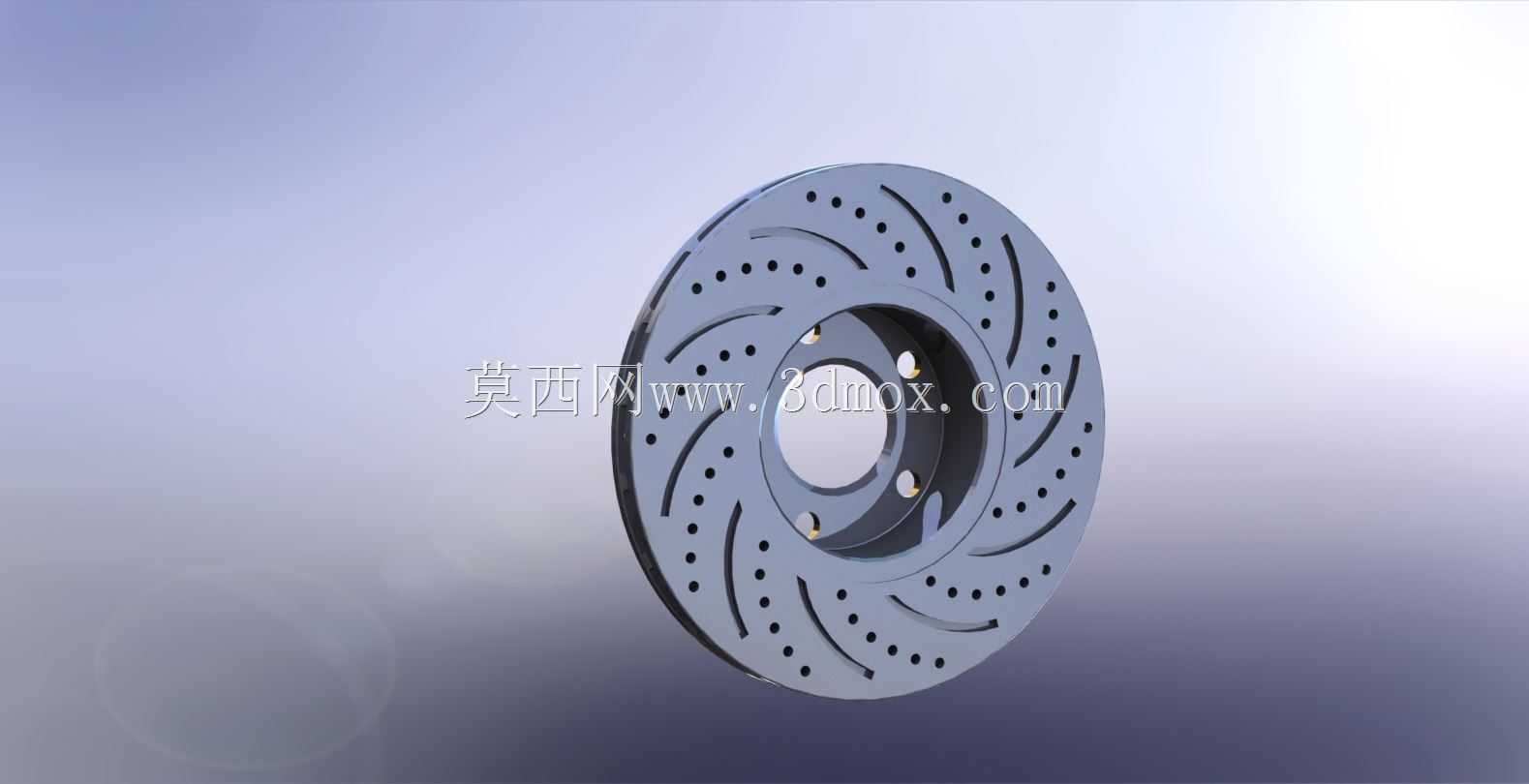

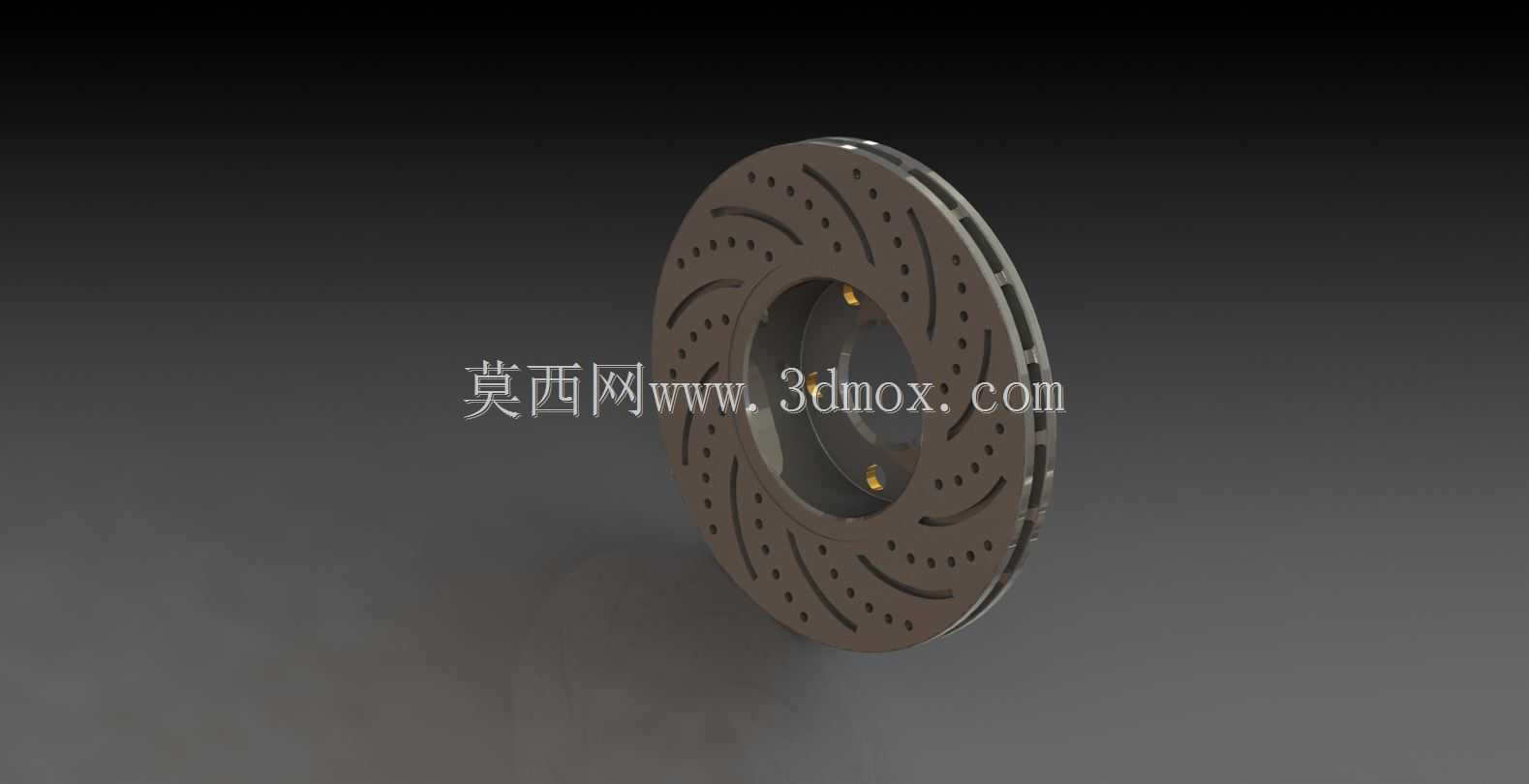

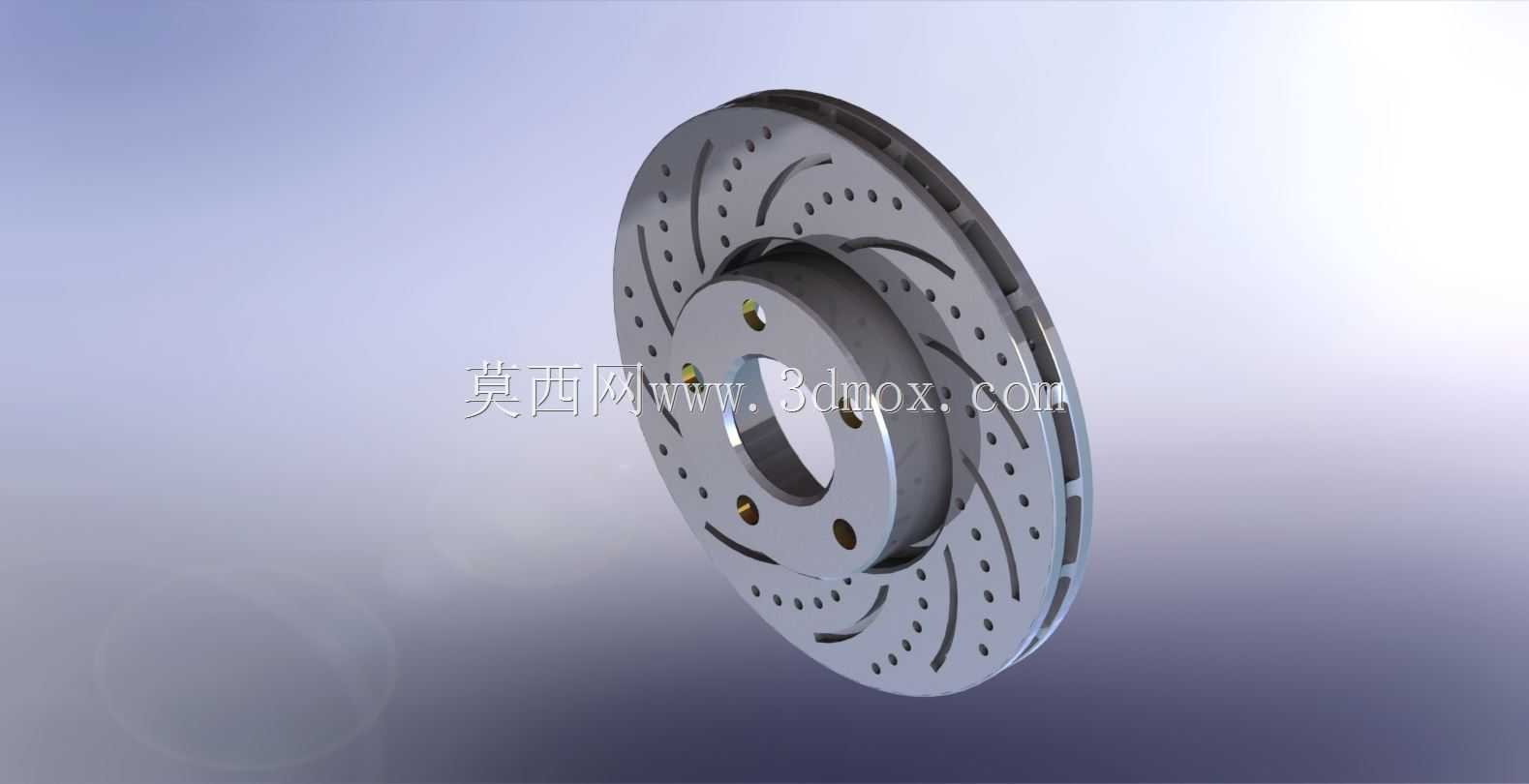

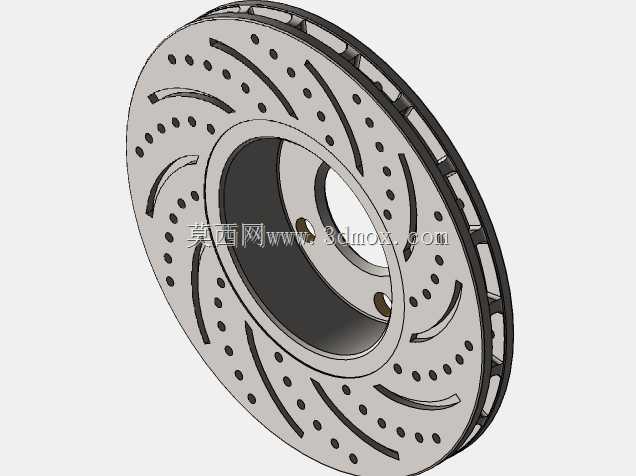

　　结构设计上没有采用传统的光面实心制动盘结构，而是做了双层夹壁的通风式结构，两层摩擦壁之间布置了36条径向直通风道，车轮转动的时候，风道内部会形成持续的空气对流，把摩擦产生的热量快速带走，相比同尺寸实心制动盘，连续制动工况下的盘面温度能降低18%左右，有效减少热衰减出现的概率。摩擦工作面的设计也做了针对性优化，表面加工了48条沿圆周均匀分布的弧形划线，同时钻有72个斜向的散热通孔，划线的作用是在制动片和盘面接触的时候，不断刮除制动片表面的高温碳化层，避免制动片表面形成光滑的釉质层导致摩擦系数下降，斜孔一方面可以辅助散热，另一方面能把制动过程中产生的磨屑快速从摩擦面之间排出，减少磨屑在摩擦面之间滚动造成的制动力波动，还能在涉水行驶的时候快速排走盘面的水膜，缩短湿滑路面的制动响应时间。

　　实际装车应用的时候，这款转子适配的是16寸及以上尺寸的轮毂，轮辋内部的避让空间完全足够，不会出现转动时蹭到轮辋内壁或者平衡块的问题。日常城市道路行驶中，频繁启停的工况下，划线和钻孔结构能让制动片始终保持良好的摩擦状态，制动脚感会比原厂光面盘更紧实，踏板虚位更小；跑山路连续下坡的场景里，通风风道的散热优势会更明显，连续十几次从60km/h减速到20km/h的制动循环后，盘面温度不会超过350摄氏度，不会出现明显的热衰退，制动力输出始终保持线性。需要注意的是，这类带划线和钻孔的制动转子，匹配的制动片最好选用半金属或者低金属配方的片型，陶瓷配方的制动片虽然噪音小，但是磨屑偏多，容易把钻孔堵塞，影响散热和排屑效果。

　　建模的时候特意把安装面的平面度公差控制在0.02毫米以内，摩擦工作面的端面跳动量控制在0.03毫米以内，避免装车后高速制动出现方向盘抖动的问题。转子的帽部过渡位置做了R3的圆角过渡，减少应力集中，避免长期使用后出现盘体开裂的情况，所有的钻孔边缘都做了0.5毫米的倒角处理，去除加工毛刺，也减少钻孔边缘对制动片的异常切削，延长制动片的使用寿命。
